风帆冲浪板结构设计与铣削加工方案

　　风帆冲浪板作为水上运动的核心承载器材，其曲面造型直接决定了滑行时的水动力表现，从三维建模到铣削成型的全流程设计，需要兼顾流体力学特性与加工可行性。日常滨海冲浪运动、帆板赛事训练场景中，板体需要承受高速滑行时的水流冲击、风帆拉力带来的交变载荷，同时还要满足使用者站立操控的人机工程需求，这就要求设计阶段既要把控曲面的流线度，也要预留足够的结构强度余量。

　　从设计思路来看，板体整体采用对称纺锤形曲面布局，首部做圆弧收窄处理来降低迎水阻力，中部保持平缓的弧面宽度以保障站立稳定性，尾部适度收窄来提升转向灵活性，曲面的曲率过渡全程保持G2连续，避免出现曲率突变导致的水流紊流，同时也能减少铣削加工时的刀具进给冲击。建模过程中先通过多截面曲面搭建主体轮廓，再对站立区域做局部的微凹处理，匹配人体站立时的脚部姿态，降低长时间操控的疲劳感，板体边缘做圆角过渡处理，既可以减少划水时的尖锐边缘阻力，也能避免搬运、使用过程中的磕碰损伤。

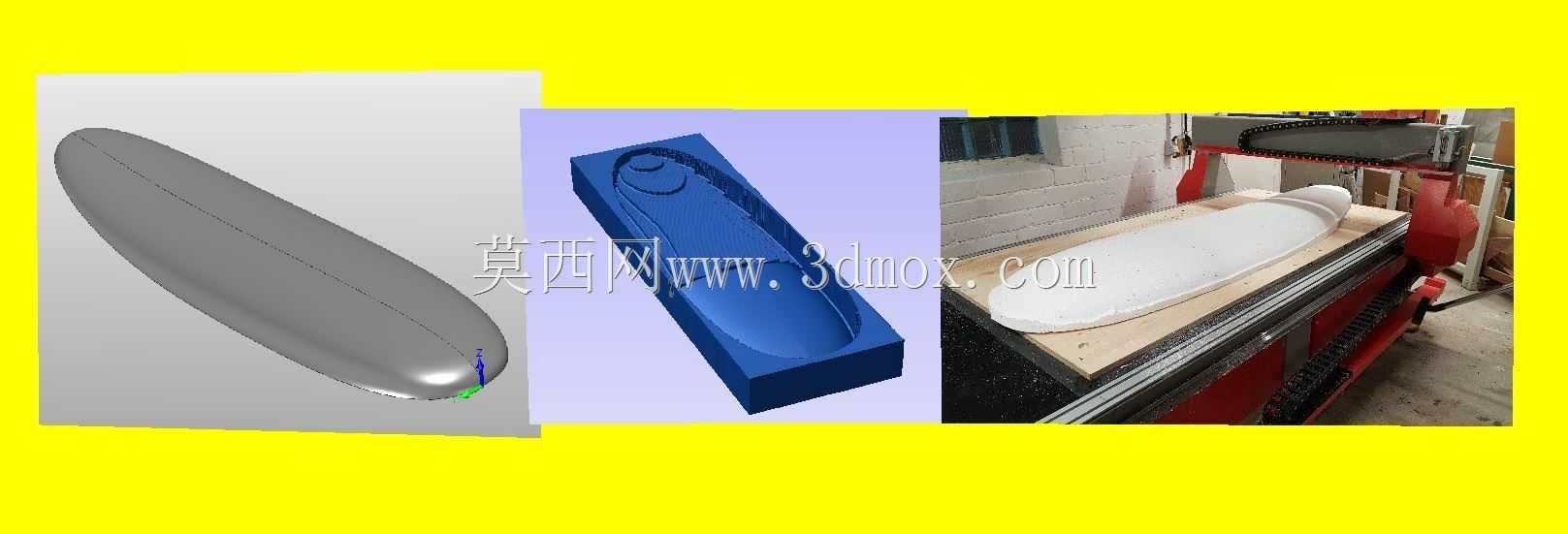

　　加工环节采用数控铣削工艺完成模具型腔的加工，从展示的加工场景来看，使用龙门式数控铣床对模坯进行分层铣削，粗加工阶段采用大直径平底刀快速去除余料，预留0.5mm的精加工余量，半精加工阶段用圆鼻刀对曲面进行分层走刀，消除粗加工留下的刀路台阶，精加工阶段采用球头刀沿曲面流线方向走刀，保障型腔表面的光洁度，减少后续手工打磨的工作量。加工前需要对模坯做可靠的装夹固定，因为冲浪板整体长度较长，装夹时要在模坯底部设置均匀的支撑点，避免加工过程中出现颤刀、模坯位移的问题，同时要根据不同加工区域的曲率变化调整进给速率，在曲率变化大的首部、尾部区域适当降低进给速度，避免刀具过切损伤曲面轮廓。

　　从安装边界与尺寸适配来看，板体的整体长度适配常规成人冲浪的操控需求，宽度控制在站立时双脚自然分开的合理区间，厚度从首部到中部逐步递增再向尾部递减，既保障中部的结构强度，也控制整体重量避免使用时过于笨重。加工模具的型腔尺寸要考虑后续成型工艺的收缩余量，根据成型材料的特性预留合理的缩放比例，保障最终成型的板体尺寸符合设计预期。模具的分型面设置在板体的最大轮廓处，方便后续成型后的脱模操作，模具周边预留装夹、锁模的工艺孔位，匹配后续成型工序的安装需求。

　　实际应用中，这类一体化铣削加工的模具成型出的冲浪板，曲面精度更高，水动力表现更稳定，相比传统手工打磨制作的板体，一致性更好，适合批量生产训练、赛事用的标准化冲浪板。设计过程中还要考虑板体与风帆配件的安装接口，在板体中部预留风帆安装座的嵌入位置，安装位的平面度要控制在合理公差范围内，保障风帆安装后不会出现倾斜、晃动的问题，安装位周边做局部加厚处理，承受风帆传递的拉力与力矩，避免长期使用出现结构开裂。同时板体表面的曲面要兼顾排水性能，滑行时板体表面的水流可以快速沿曲面流向两侧，减少水流附着带来的阻力，提升滑行速度。整个设计到加工的流程，需要建模人员既了解水上运动的实际使用需求，也要熟悉数控铣削的工艺特性，才能做出既好用又好加工的产品方案，避免出现造型好看但无法落地加工，或者加工难度过高导致成本失控的问题。
