方框内嵌球体铣削加工结构件

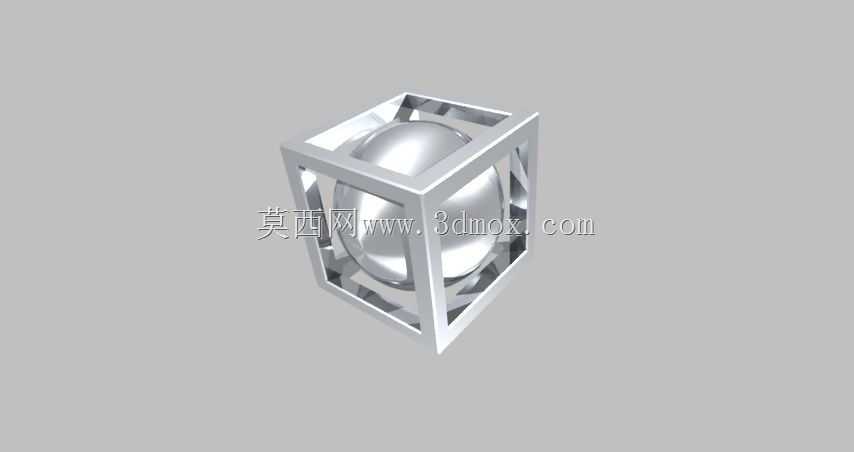

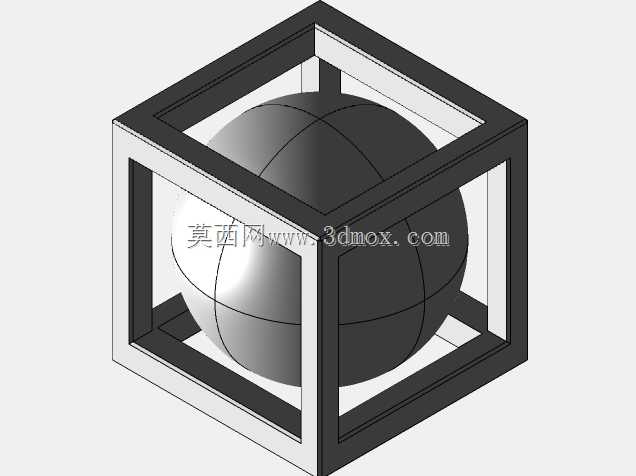

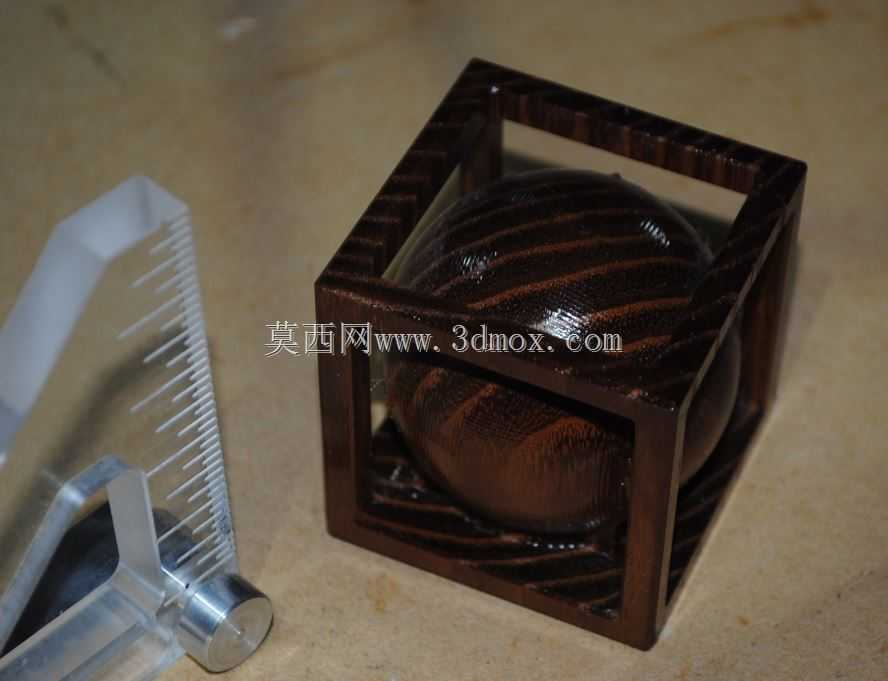

　　这款结构件的设计初衷，是用于多轴铣削加工的工艺验证场景，不少CNC加工车间在调试五轴机床联动精度、验证球头铣刀侧刃加工参数时，都会采用这类内嵌结构的试件作为加工对象。从结构本身来看，外部是边长2英寸的正方形镂空框架，框架的每一个面都开设了对称的方形通槽，槽边做了等宽的薄壁加强设计，既保证框架整体的结构刚性，又能在加工过程中直观观察到内部球体的加工状态，避免刀具与框架侧壁发生碰撞干涉。内部的球体直径同样为2英寸，球体与框架的内侧壁之间预留了均匀的加工间隙，这个间隙的设置是经过反复测算的，既要保证铣刀在加工球面时拥有足够的走刀空间，又要控制整体结构的尺寸边界，让整个试件可以直接装夹在常规台钳上完成全部加工工序，不需要额外设计专用工装。

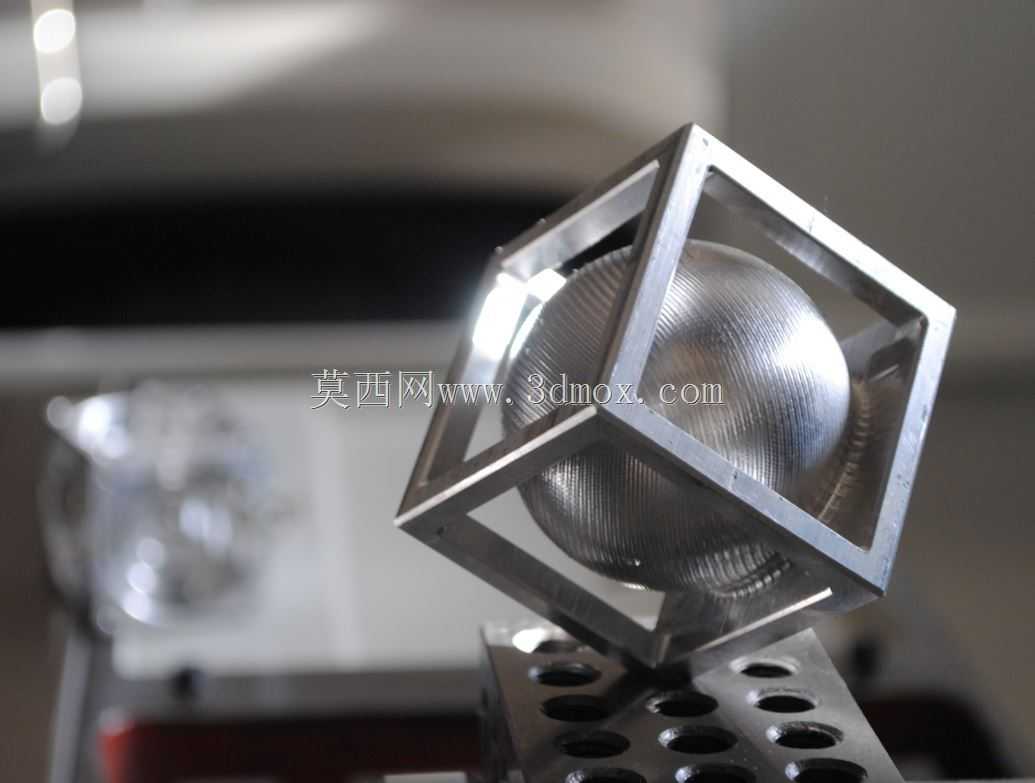

　　在实际加工场景中，这类试件可以一次性完成平面铣削、侧壁铣削、曲面联动铣削等多种加工特征的验证，加工完成后可以通过检测框架的平面度、槽位的对称度、球体的圆度以及球心与框架中心的同轴度，快速判断机床的定位精度、重复定位精度以及多轴联动的跟随误差，比单一的平面试件或者球面试件能覆盖更多的加工精度检测维度。设计这类结构的时候，需要重点考虑加工的工艺顺序，通常是先完成外部框架的粗加工，预留足够的精加工余量，再对内部球体进行粗加工去除大部分余量，之后交替完成框架和球体的半精加工与精加工，避免因为材料去除顺序不合理导致的应力变形，影响最终的加工精度。框架上的镂空槽除了方便观察内部加工状态，还能在加工过程中及时排出切屑，

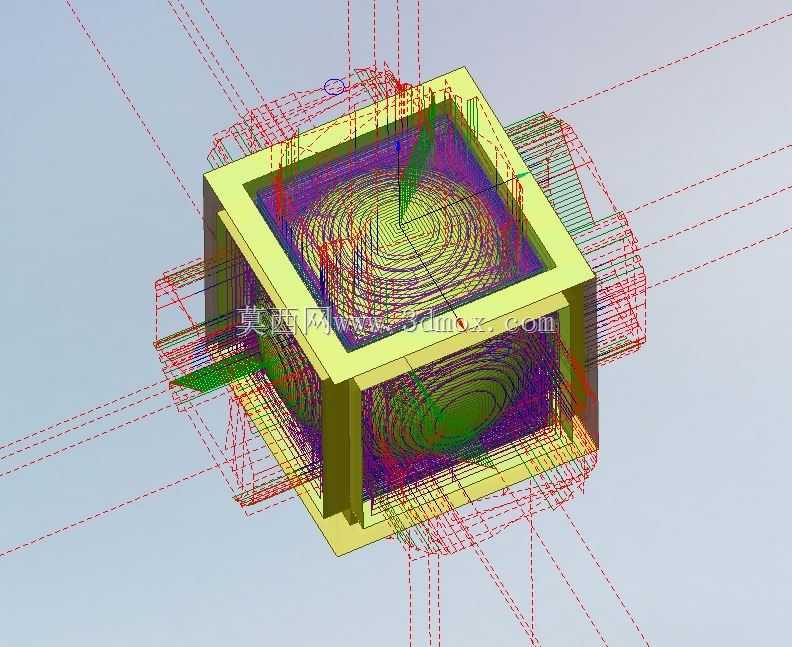

　　避免切屑堆积在框架内部刮伤已加工的球面，同时也能让切削液充分冲刷到加工区域，降低刀具切削时的温度，延长刀具使用寿命。整个结构的外形尺寸控制在2英寸见方，没有超出常规小型加工中心的行程范围，装夹时只需要夹持框架的底部端面即可，不需要复杂的找正步骤，适合作为日常机床精度校验的标准试件，也可以用于数控编程学员的多轴编程练习，帮助编程人员熟悉空间曲面的走刀路径设置、刀具补偿参数的调整以及碰撞干涉的检查方法。
