船载导航用NMEA0183双路信号扩展装置

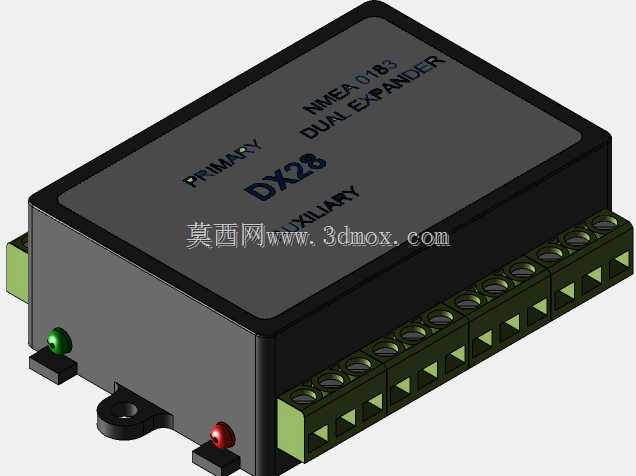

　　在船舶导航系统的现场布线作业里，经常会碰到单路NMEA0183导航信号需要同时供给多台终端设备的场景——比如GPS接收机输出的定位数据，要同时给到海图机、AIS系统、航行数据记录仪、雷达叠加单元，要是直接把多台设备的信号线并接在源端，很容易出现信号阻抗不匹配、电平衰减超限、端口负载过重的问题，轻则数据丢包、定位信息跳变，重则端口过载损坏，这类双路扩展装置就是为解决这类信号分路需求设计的。从结构设计来看，这款装置采用封闭式阻燃ABS外壳，整体为长方体盒型结构，外壳做了磨砂哑光处理，既可以避免船载环境下强光反射干扰值班人员视线，也能提升外壳的耐盐雾、抗油污能力，适配船舶驾驶台、设备舱这类相对复杂的使用环境。

　　外壳侧面预留了标准的法兰安装耳，安装耳上开有圆形固定孔，既可以通过M3螺丝直接固定在设备舱的安装背板上，也可以搭配导轨卡扣适配标准DIN导轨安装，安装边界预留了足够的接线操作空间，接线端子侧距离安装面至少留出15mm的走线间隙，方便现场施工时的线束弯折与固定，不会出现端子被线束顶死、无法插拔维护的问题。装置的端子侧采用插拔式绿色接线端子排，每一路信号都对应独立的输入、输出端子，端子间距为标准5.08mm，既可以适配0.5-1.5平方毫米的多股船用信号线，也能避免相邻端子之间的信号串扰，端子的螺丝采用防滑脱设计，即使船舶航行中出现持续振动，也不会出现接线松动、信号中断的问题。面板上设置了两个状态指示灯，绿色为电源正常指示灯，

　　红色为信号活动指示灯，现场调试时不需要外接测试设备，直接通过指示灯状态就能判断设备供电是否正常、有没有有效信号通过，大幅降低现场排查故障的时间成本。从电路结构的设计思路上，这款扩展装置的每一路信号通道都做了光电隔离处理，输入与输出端口之间没有直接的电气连接，既可以避免不同设备之间的共模电压差串入信号回路造成的干扰，也能在某一台终端设备出现端口短路故障时，不会波及信号源和其他连接的终端，提升整个导航系统的运行可靠性。双路的通道设计可以同时处理两路独立的NMEA0183信号，比如一路接GPS定位信号、一路接电罗经的航向信号，每一路都可以扩展出多路输出，不需要额外配置多台单路扩展器，既节省了安装空间，也减少了设备舱内的供电点位需求。

　　外壳的接缝处做了凹凸止口设计，配合内部的密封胶条，可以达到IP40的防护等级，能够阻挡设备舱内的灰尘、飞溅的水滴进入壳体内部，避免电路板出现积灰短路、凝露腐蚀的问题，适配船舶上高湿、高盐雾的长期使用环境。装置的供电端口做了反接保护和过流保护，即使现场施工时不小心把正负极接反，也不会烧坏内部电路，只需要纠正接线就能正常工作，降低现场施工的容错成本。在实际选型应用中，这类扩展装置不需要做复杂的参数配置，只需要按照端子标识接好电源、输入信号线和输出信号线，上电就能正常工作，不需要额外的调试步骤，对于船舶现场的施工人员来说上手门槛很低，不需要掌握专门的配置协议就能完成安装。装置的整体外形尺寸控制在紧凑的范围内，长度约100mm、宽度约60mm、高度约30mm，即使在空间紧张的小型船舶驾驶台内，也能找到合适的安装位置，不会占用过多的设备安装空间。外壳上的标识采用激光雕刻工艺，不会因为长期使用出现标识磨损、模糊不清的问题，后期维护时即使经过多年使用，也能清晰辨认每个端子的定义，减少维护时的接线错误概率。
