头插齿加工机床核心功能部件三维结构

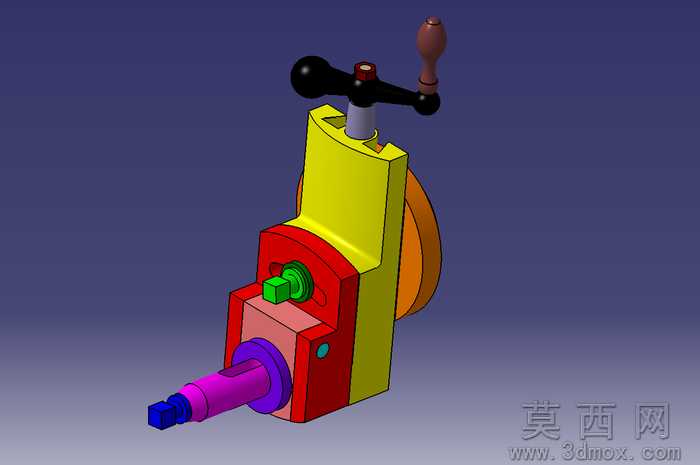

本模型为头插齿加工机床的核心执行功能部件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验，确保各部件的装配关系符合实际机械加工的公差要求。模型通过不同色彩的材质区分不同功能的组件：主体支撑结构采用醒目的亮黄色材质模拟机床铸件的基座部分，红色块体对应核心传动箱体结构，紫色轴件为插齿加工的动力输出主轴，蓝色端头为刀具装夹定位结构，顶部黑色带握柄的操作件为手动调节锁紧机构，棕色木质质感握柄对应进给微调操作手轮，橙色轮盘为传动分度轮结构，绿色小件为锁紧定位销组件。整体结构设计围绕插齿加工的核心工艺需求展开，集成了主轴进给调节、刀具装夹锁紧、分度传动、手动微调等多项功能模块，各部件之间的装配层级清晰，从基座支撑到传动组件再到操作执行件的连接逻辑严谨，既还原了实际插齿机床头箱的内部传动布局，也清晰展现了外部操作机构的交互位置。建模过程中对关键配合面做了精细化处理，比如主轴与箱体的配合轴段、锁紧机构的楔形压紧面、手轮与调节螺杆的连接部位都做了细节还原，没有过度简化核心功能结构，能够直观呈现头插齿加工部件的工作原理：通过顶部操作手柄完成机构锁紧与松开，转动侧方手轮可实现主轴的进给微调，主轴端头可装夹插齿刀具完成齿轮加工的切削动作，分度轮配合内部传动结构完成工件的分度转动，各部件协同实现插齿加工的精准动作。渲染阶段采用了工业产品常用的展示视角，配合渐变深色背景突出模型本身的结构层次，不同材质的色彩区分让各功能部件的辨识度大幅提升，即使是非机械专业人员也能快速理清各部分的功能归属，整体模型完整还原了头插齿加工机床核心部件的设计思路与结构特征，可用于机械原理教学、机床结构认知、同类设备设计参考等场景。
