张拉式反重力悬浮支撑结构

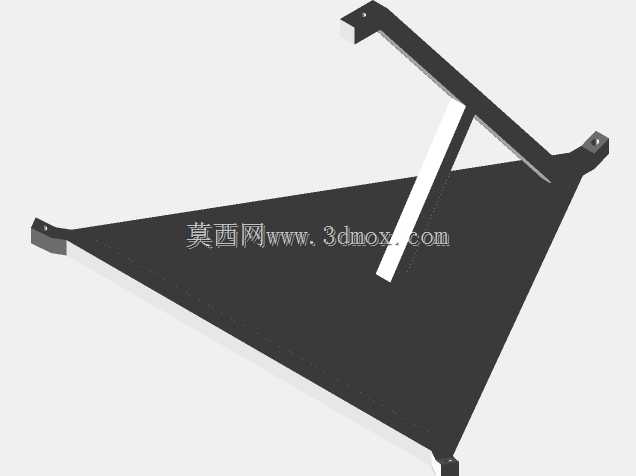

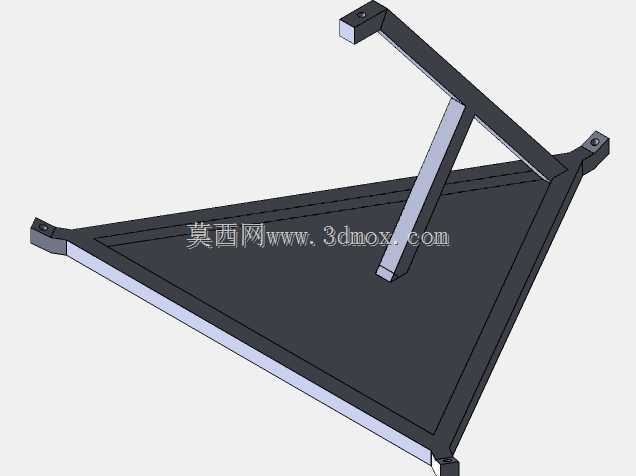

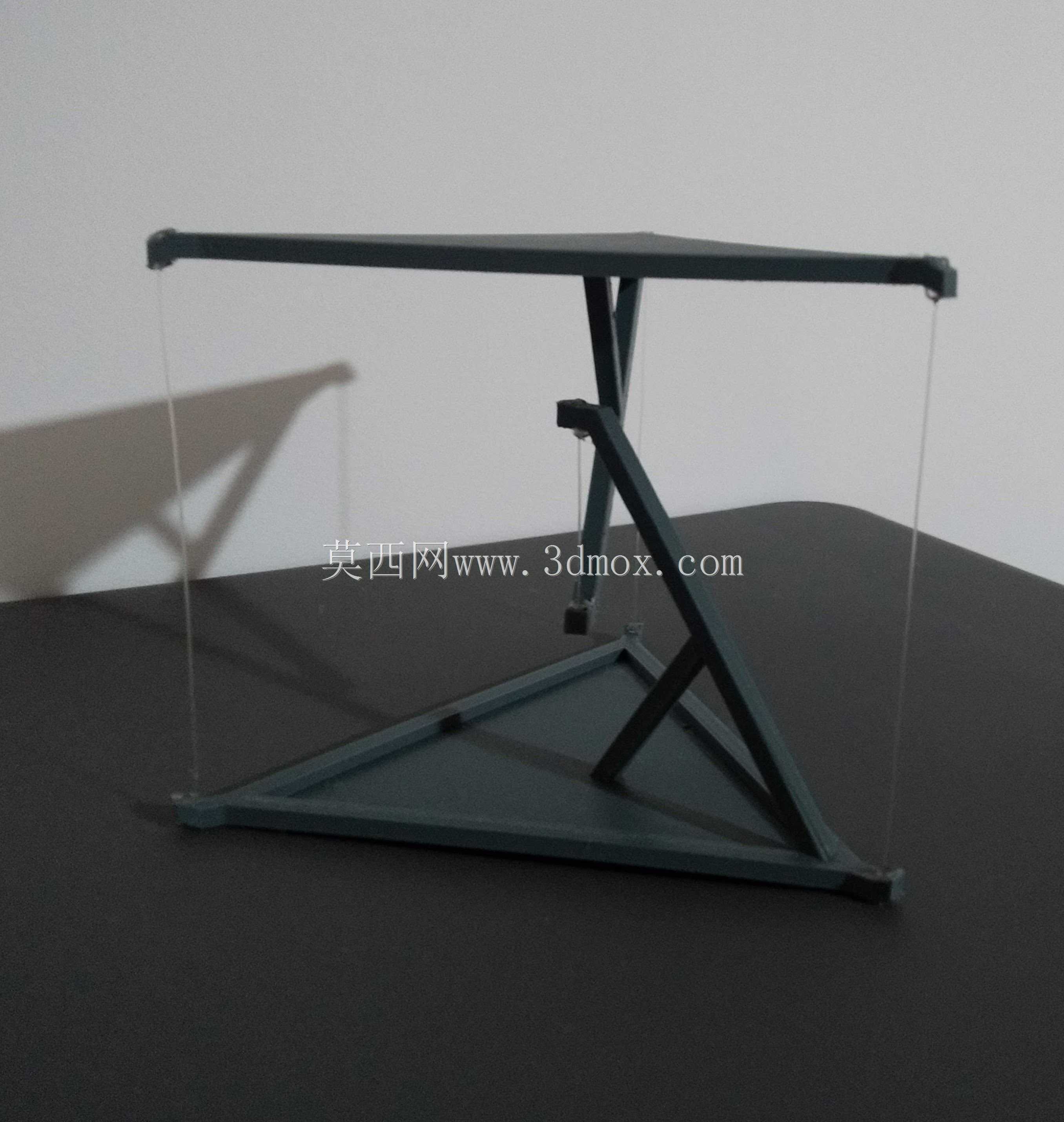

　　这款张拉式反重力支撑结构，核心依托拉压构件的受力平衡实现视觉上的悬浮支撑效果，在机械原理教学、科普展陈、创意装置设计领域有明确的应用场景。从结构组成来看，整套装置分为上下两个三角形刚性承载框架，中间采用交叉布置的刚性压杆传递竖向荷载，框架边角处采用高强度柔性线材作为张拉构件，替代传统的实体支撑柱，通过精准控制每根拉索的预紧力，让上层框架在无实体竖向支撑的状态下保持稳定的水平承载能力。

　　设计过程中首先需要确定上下三角框架的边长匹配关系，下层框架作为整个结构的安装基座，需要放置在水平硬质承载面上，其外接圆尺寸决定了整个装置的支撑稳定边界，上层框架的边长略小于下层框架，保证拉索张拉后形成向内的收束力，抵消上层荷载产生的外倾力矩。中间的交叉压杆采用两端铰接的连接形式，避免压杆承受附加弯矩，压杆的轴线交点需要与上下框架的形心垂线重合，保证竖向荷载的传递路径始终沿结构中心对称分布，不会出现偏载导致的结构失稳。

　　实际使用场景中，这类结构常作为机械力学课程的演示教具，用来直观展示张拉整体结构的受力特点，帮助学习者理解拉压构件协同工作的力学原理，也可作为创意桌面摆件、展陈装置的支撑骨架，在轻量化展示架设计中也有参考价值。结构的承载能力由拉索的破断拉力、压杆的长细比共同决定，设计时需要根据上层框架的预期荷载，计算每根拉索的初始张拉力，保证在额定荷载下拉索始终处于张紧状态，不会出现松弛导致的结构垮塌。

　　安装过程中需要先将下层框架固定在水平基准面上，依次装配中间的交叉压杆，调整压杆的上下铰接点位置，保证压杆处于自然受压状态无附加弯折，之后逐根安装边角处的张拉索，对称调整每根拉索的张紧度，过程中需要持续测量上层框架的水平度，避免单侧拉力过大导致上层框架倾斜。整个结构的外轮廓边界由下层三角框架的三个端点确定，安装时需要预留足够的周边空间，避免外部物体触碰张拉索导致拉力变化影响结构稳定性。

　　从结构特性来看，这种张拉式支撑相比传统实体支撑结构，整体重量更轻，材料利用率更高，因为柔性拉索几乎只承受轴向拉力，不存在稳定问题，刚性压杆只承受轴向压力，能充分发挥不同材料的力学性能。设计时需要注意压杆的长细比控制，避免压杆在受压过程中出现失稳弯折，拉索需要选用蠕变小的高强度线材，防止长期使用后出现拉力松弛导致结构下沉。上层框架的承载面可以根据使用需求加装不同的功能面板，作为小型展品的承载平台使用，其悬浮的视觉效果相比传统支撑结构更具科技感，在科普展示场景中能更直观地传递力学平衡的核心概念。
