CNC1610机床配套桌面工具收纳置物架

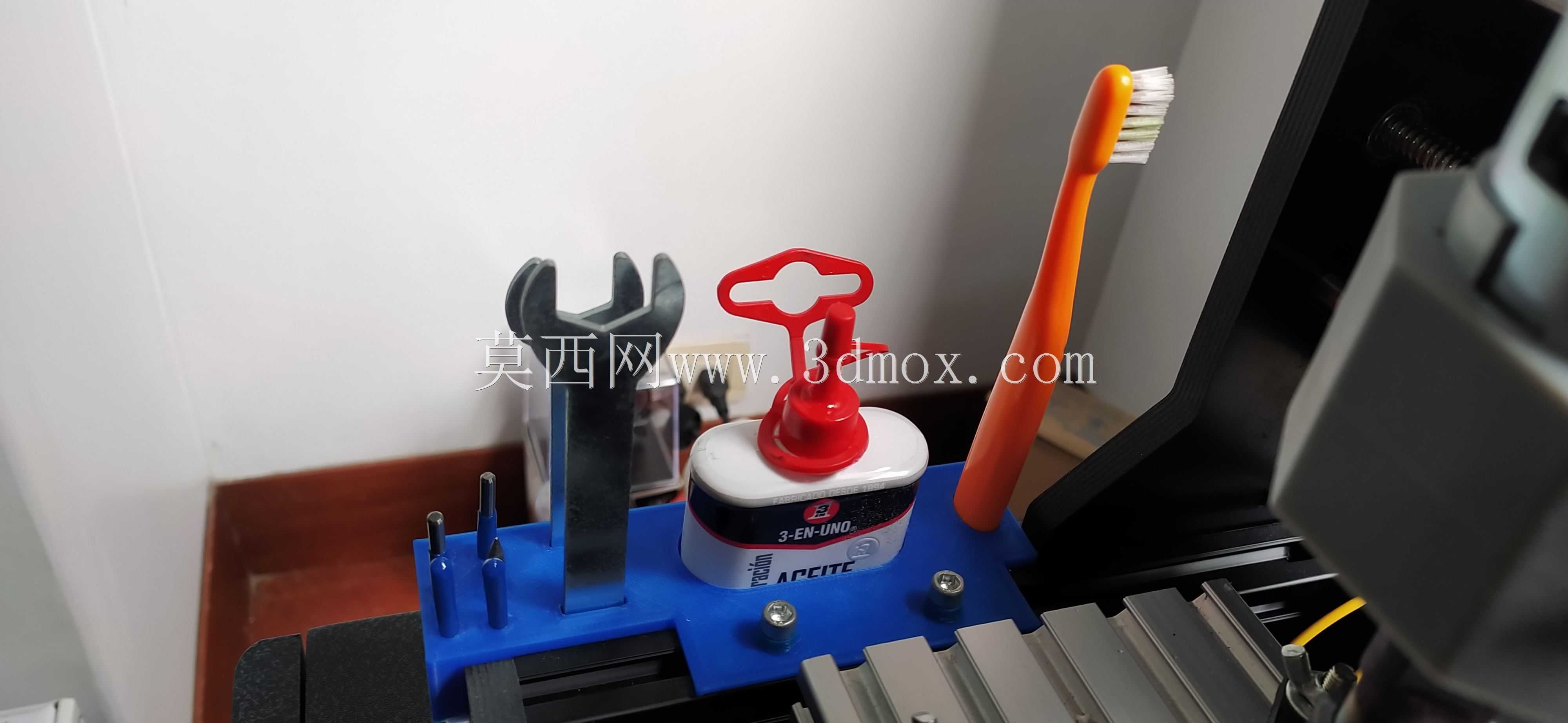

　　小型桌面级CNC加工设备的作业空间通常十分紧凑，以1610规格的机型为例，有效加工行程仅为160mm×100mm，机身周边可利用的置物区域十分有限，日常加工过程中频繁使用的开口扳手、定心钻头、润滑油脂、清洁毛刷等工具如果随意摆放在工作台面，不仅容易在设备移动轴运行时发生磕碰干涉，还会在换刀、调整行程的操作中反复寻找工具，打断作业节奏，甚至出现小规格钻头滚落遗失、润滑油瓶倾倒污染传动导轨的问题。这款配套置物架的设计完全贴合1610机型的机身安装边界，整体采用蓝色硬质工程塑料一体成型，底座预留的两个沉头安装孔位，刚好对应1610机型X轴滑台外侧的型材安装螺孔，不需要额外打孔或者加装固定件，直接用对应规格的内六角螺丝就能完成固定，

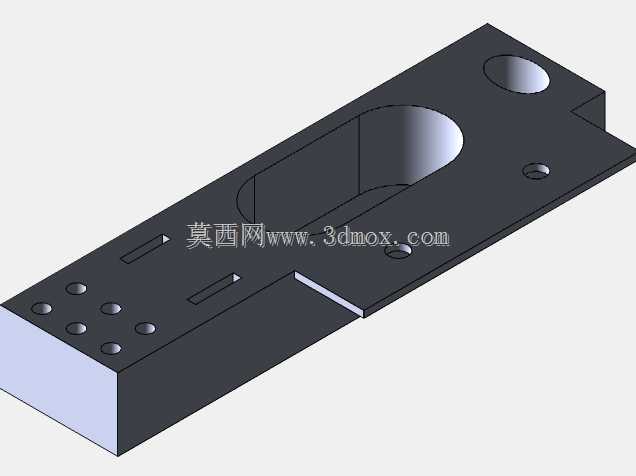

　　安装后不会超出机身原有外轮廓，也不会干涉X轴、Z轴的全行程移动，哪怕Z轴运行到最高限位、X轴移动到左右两端极限位置，架体和运动部件之间都保留了足够的安全间隙。架体的功能分区完全围绕小型CNC的日常作业流程设置，最左侧的六个等径竖直插孔，专门用来放置加工中最常用的1/8英寸柄径钻头，插孔深度经过反复调整，既可以保证钻头插入后不会因为设备运行的振动倾倒，又能露出足够的柄部长度，拿取时不需要抠挖就能直接拔出，插孔内径和1/8英寸柄径的配合间隙控制在0.2mm以内，既能顺畅插拔，又不会因为间隙过大导致钻头歪斜碰伤刃口。紧邻钻头插孔的是开口扳手专用卡位，卡位的开槽宽度刚好匹配1610机型配套的两个开口扳手的厚度，卡位底部做了承托结构，

　　扳手插入后会保持竖直状态，开口端朝上放置，拿取时可以直接握住手柄抽出，不需要调整角度就能直接用来锁紧主轴夹头、调整导轨压块。扳手卡位旁的环形限位槽，是专门为常用的小容量三合一机油瓶设计的，槽体内径和机油瓶的底座直径完全匹配，瓶身放入后不会因为设备振动发生移位，旁边预留的红色塑料提手避让位，刚好可以容纳机油瓶自带的红色按压提手，不会出现瓶身放歪、按压头无法正常弹出的问题，日常给导轨、丝杆加注润滑油时，随手就能拿到油瓶，加注完成后直接放回槽位即可，完全避免了油瓶倾倒污染工作台面的问题。最右侧的长条形卡位用来放置清洁用的牙刷，小型CNC加工木质、塑料、软金属工件时，会产生大量细碎切屑，用牙刷清理主轴缝隙、导轨表面的切屑比毛刷更灵活，

　　卡位的宽度刚好适配普通牙刷的柄部厚度，牙刷刷毛朝上放置，不会被其他工具碰弯变形，清理切屑时随手就能取用。整个架体的边缘都做了R1.5的圆角处理，没有尖锐的棱角，拿取工具时不会划伤手部，所有卡位的位置都经过作业动线优化，操作人员站在设备正前方操作时，所有常用工具都在手臂自然伸展的可达范围内，不需要侧身或者移动脚步就能拿到需要的工具，换刀、清理、润滑的整套操作流程可以缩短近三分之一的时间。架体的整体高度控制在50mm以内，不会遮挡操作人员观察加工区域的视线，加工过程中可以随时观察刀具的切削状态，不需要探身或者挪动架体。底座和型材接触面做了防滑纹理处理，就算是临时不拧螺丝放置在工作台面上，也不会因为设备运行的振动出现滑移。针对小型桌面加工设备的空间痛点，这种完全贴合设备安装边界的集成式工具收纳结构，不需要占用额外的桌面空间，把分散的常用工具整合在设备本体上，从根源上解决了小空间作业时工具摆放混乱、取用不便的问题，也避免了工具随意摆放带来的设备干涉、零件遗失的隐患，结构上没有多余的装饰性设计，每一个卡位、每一处尺寸都对应实际作业中的使用需求，没有冗余的结构，一体成型的加工方式也保证了架体的结构强度，长期使用不会出现卡位变形、断裂的问题。
