小型CNC设备铜板抓取固定夹具结构

　　在小型桌面级CNC加工场景中，薄型铜板的装夹一直是容易被忽略却直接影响加工精度的环节——这类工件厚度普遍在1-5mm区间，刚性差，常规平口钳装夹极易出现夹痕、翘曲，甚至因为夹紧力分布不均导致加工过程中工件移位，直接造成废品。这套适配1610规格CNC设备的夹具组，就是针对铝型材工作台的安装特性设计的专用装夹组件，整套组件包含多种不同结构的压紧块、快拆锁紧件，可根据铜板的尺寸、加工区域位置灵活组合装夹点位，避开走刀路径的同时保证装夹稳定性。

　　从实际使用场景来看，1610规格的小型CNC多用于小尺寸铜件的精雕、钻孔、轮廓铣削加工，工作台为标准工业铝型材，自带T型滑槽，这套夹具的安装基准完全匹配型材滑槽的槽宽与间距，不需要额外改造工作台，所有压紧件的安装孔位都对齐滑槽中心距，锁紧件采用蝶形手拧结构，日常换件装夹不需要额外使用扳手，单手即可完成锁紧与松脱，小批量多品种加工时能大幅缩短装夹辅助时间。

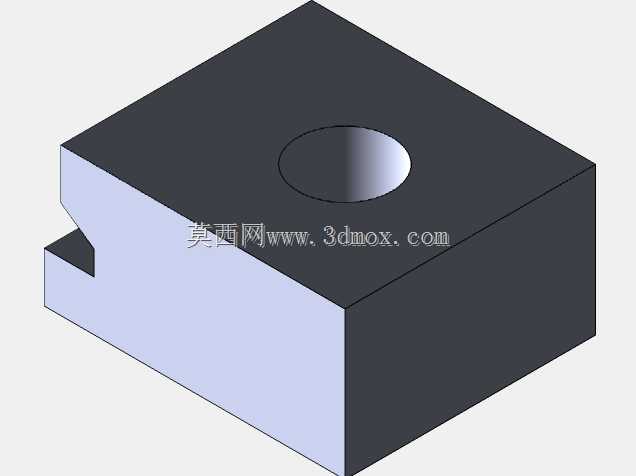

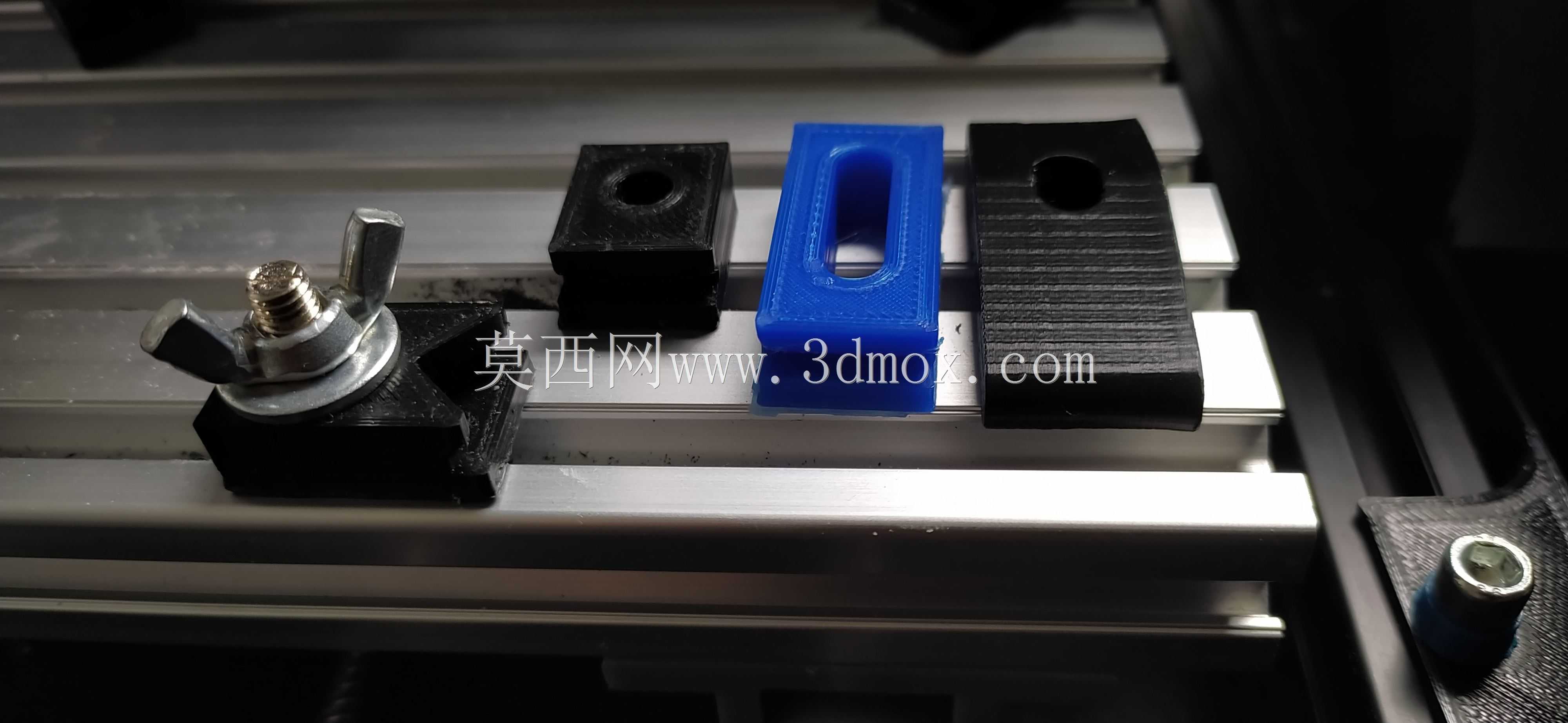

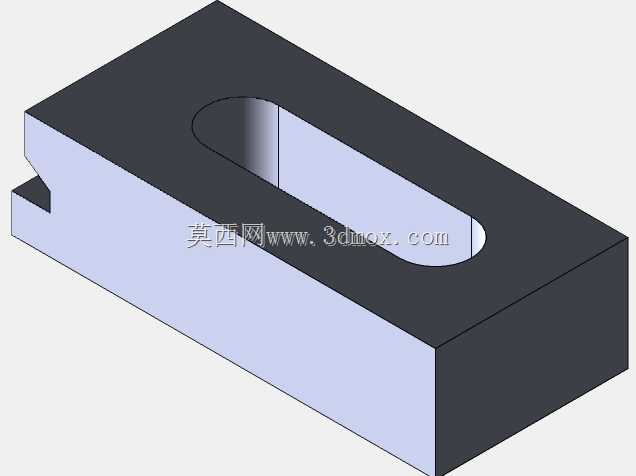

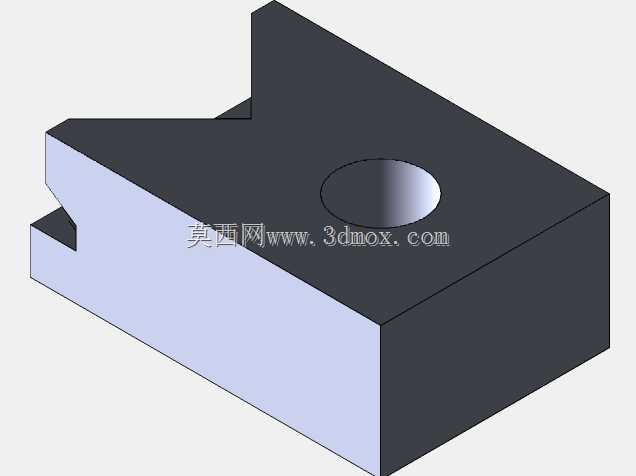

　　不同结构的压紧块对应不同的装夹需求：带阶梯卡槽的黑色压紧块适用于铜板边缘的压紧，卡槽深度匹配常用铜板厚度，压紧时接触面不会压伤工件表面；蓝色尼龙材质的长条形压块适用于大尺寸铜板的中段压紧，尼龙材质硬度低于铜材，即使压块接触到已加工表面也不会留下压痕，长条形结构可分散夹紧力，避免薄铜板局部受力产生翘曲；带防滑齿纹的压紧块适用于粗加工工况，齿纹嵌入工件边缘0.1mm左右即可提供足够的防滑阻力，即使大切削量走刀也不会出现工件移位。

　　设计过程中首先考虑的是安装边界的适配性：所有压紧块的高度都控制在15mm以内，不会超出1610设备的Z轴安全行程，锁紧件的最高点也预留了足够的刀具避让空间，不会出现加工过程中刀柄碰撞夹具的问题；压块的长度方向尺寸经过反复校核，当压块一端压紧工件、另一端支撑在铝型材台面上时，力臂比例经过优化，只需要很小的锁紧力就能在工件端产生足够的压紧力，避免锁紧力过大导致铝型材滑槽变形。

　　从结构细节来看，所有压紧块的压紧面都做了0.2mm的卸荷槽设计，压紧时只有压块边缘1mm宽度的区域接触工件，既保证了压紧力的集中，又不会因为压块平面度误差导致局部虚压；尼龙压块的中心腰型孔预留了±5mm的位置调节量，可根据工件的装夹位置灵活调整压块的固定点位，不需要严格对齐滑槽的固定位置，适配性更强；蝶形锁紧件的垫片做了加大处理，锁紧时压力均匀分散在压块表面，不会因为局部应力集中压裂尼龙压块，也不会在金属压块表面留下压痕。

　　实际加工测试中，使用这套夹具装夹1mm厚的T2紫铜板进行0.5mm深度的轮廓铣削，加工全程工件无移位，加工完成后工件平面度控制在0.02mm以内，边缘无夹痕，粗加工时使用带齿纹的压块装夹3mm厚铜板，单次背吃刀量1mm走刀无打滑现象，装夹效率相比传统压板提升60%以上。针对不同的加工工况，使用者还可以自由组合不同压块的装夹位置：加工铜板边缘轮廓时，可使用多个尼龙压块在工件非加工区域均匀布点压紧；加工铜板内部型腔时，可使用阶梯压块在工件边缘多点固定，完全避让开内部走刀区域；当加工小尺寸铜件时，还可以将两个压块配合使用，形成类似简易台钳的夹持结构，夹持尺寸范围在10-100mm之间，可满足绝大多数小型铜件的装夹需求。

　　整套夹具的结构没有复杂的传动部件，所有零件都是模块化设计，单个压块出现磨损后可单独更换，不需要整套替换，长期使用的维护成本极低；所有金属零件都做了发黑处理，在车间加工环境下不易生锈，尼龙压块采用耐磨尼龙材质，反复锁紧松开的使用寿命可达万次以上，完全满足小型加工场景的长期使用需求。
