带法兰接口的金属摇摆联合装置结构设计

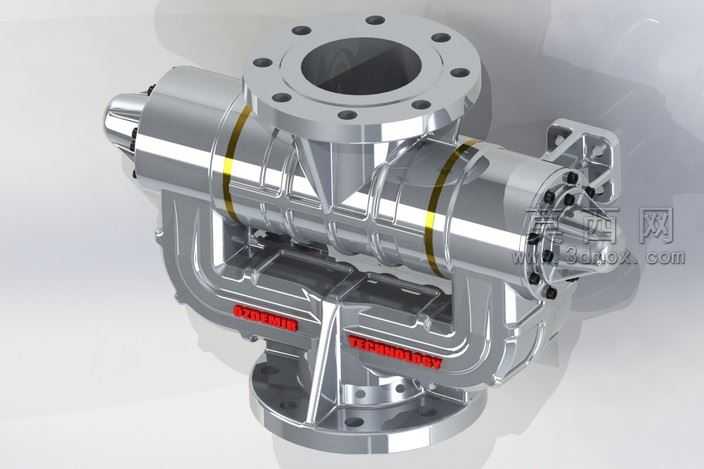

本作品为工业管路用摇摆联合装置的三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，首先完成整体结构的基准定位，以装置上下两端的法兰盘为核心装配基准，确定主筒体的中心轴线，再依次搭建两侧对称分布的摇摆管路、端部连接组件以及底部支撑结构，所有零件的配合公差均按照工业管路部件的通用标准设定，保证各活动部件的运动行程无干涉、静态连接部位无错位。材质渲染阶段采用抛光金属材质为主，还原不锈钢工业构件的真实质感，对筒体表面的环形密封槽、法兰盘上的螺栓孔做了精细化的倒角与纹理处理，金属表面的反光参数根据工业摄影棚的光照环境调试，既体现金属材质的冷硬质感，又清晰呈现各结构的边界轮廓，管路外侧的标识条采用醒目的红色哑光材质，与银色金属主体形成视觉区分，便于快速识别部件功能分区。结构设计上采用对称式布局，主筒体为中空通径结构，上下法兰盘均设置均匀分布的螺栓连接孔，可直接与对应通径的工业管路实现法兰对接，两侧的摇摆管路通过回转连接结构与主筒体连通，可实现一定角度范围内的摆动调节，满足管路系统的流向切换或缓冲补偿需求，端部的端盖组件采用螺栓紧固结构，内置密封件安装位，可保证装置在承压工况下的密封性能，底部的支撑法兰与主筒体为一体化结构，可实现装置的落地固定或与下部管路的对接。建模过程中对所有零件的壁厚做了统一规范，既保证结构强度满足工业管路的承压要求，又避免冗余材料增加装置自重，各活动连接部位预留了合理的装配间隙，保证摆动动作顺畅无卡滞，同时兼顾密封件的安装空间需求，整体结构兼顾功能性与工艺性，可直接用于工业管路系统的方案展示、结构验证以及生产加工的参考依据。
