手动内螺纹直通式球阀三维结构设计

项目分类:阀门 发布时间:2014-04-28 ID:54182
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计
  • 手动内螺纹直通式球阀三维结构设计

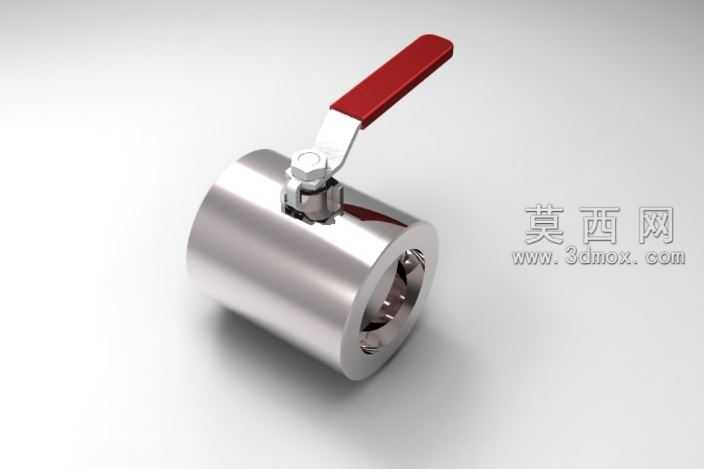

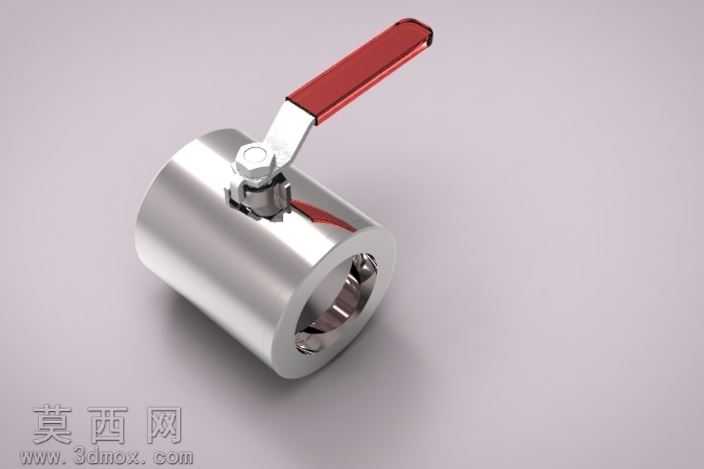

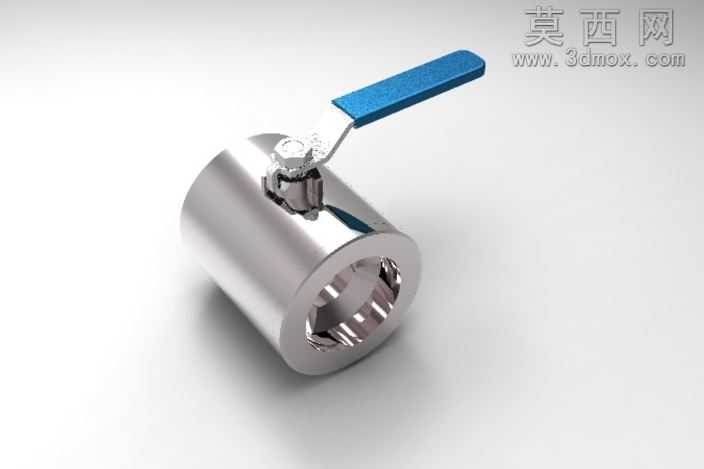

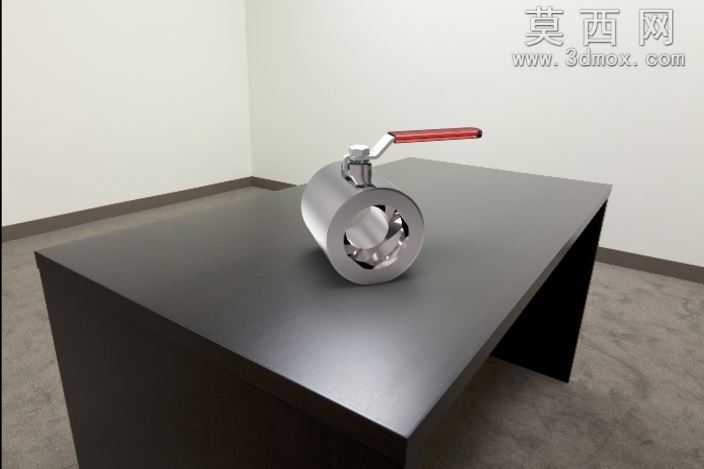

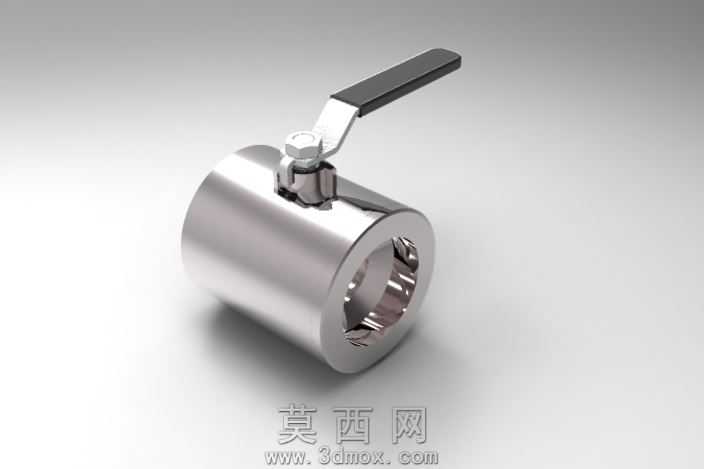

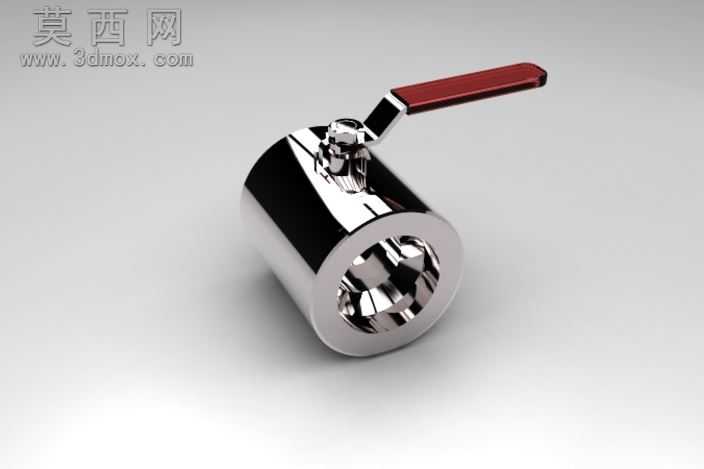

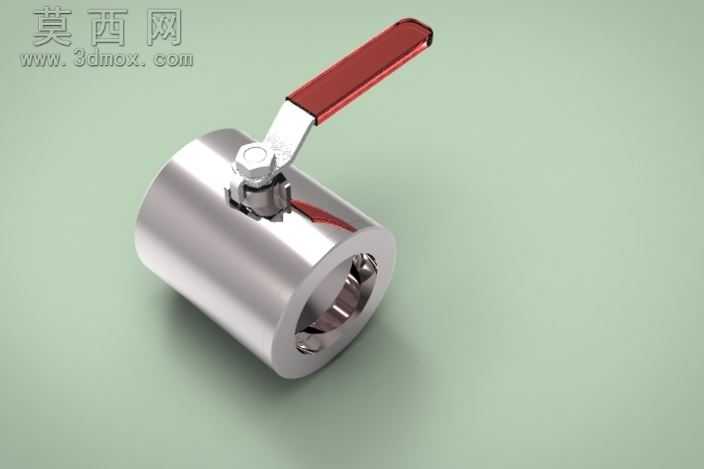

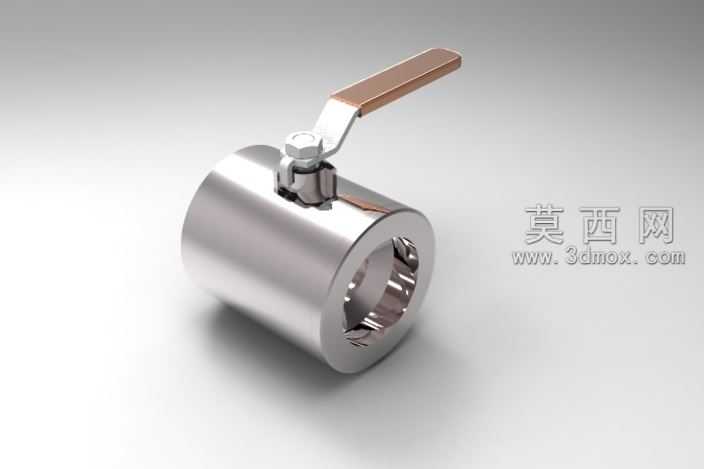

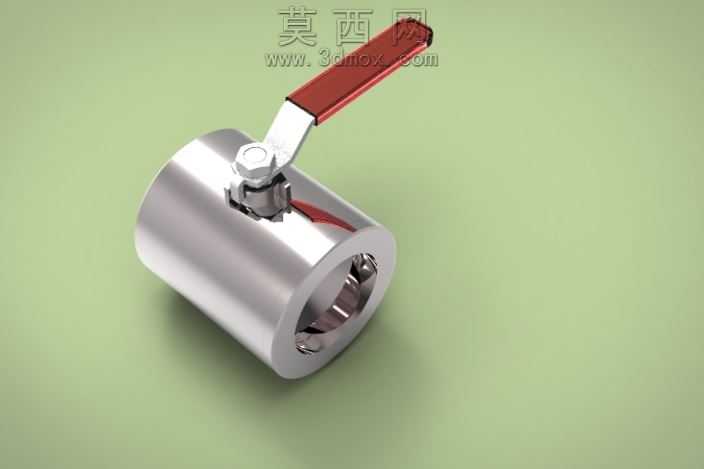

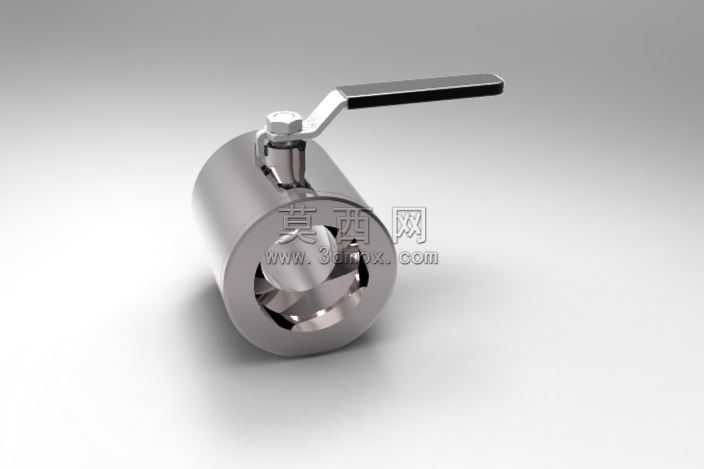

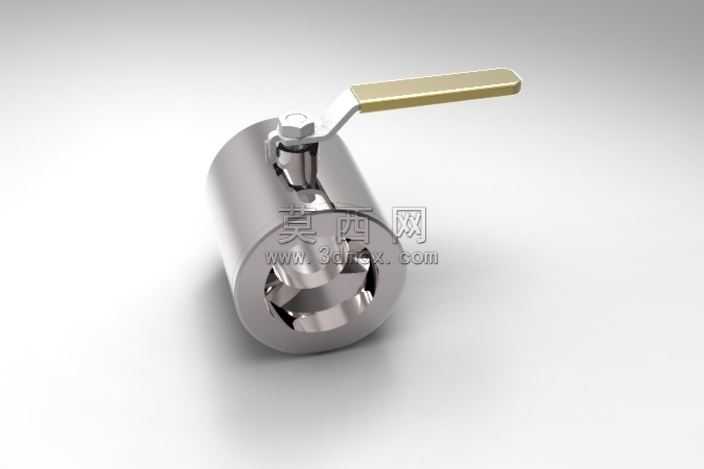

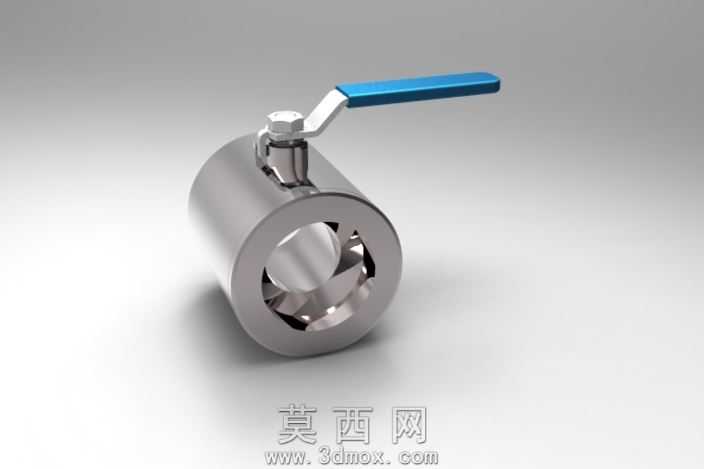

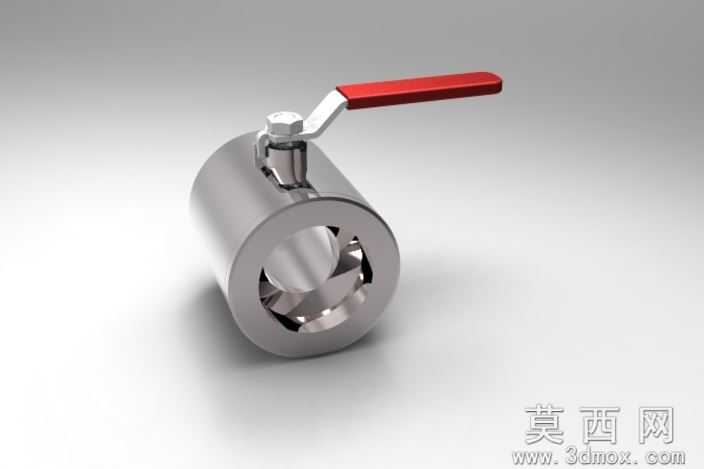

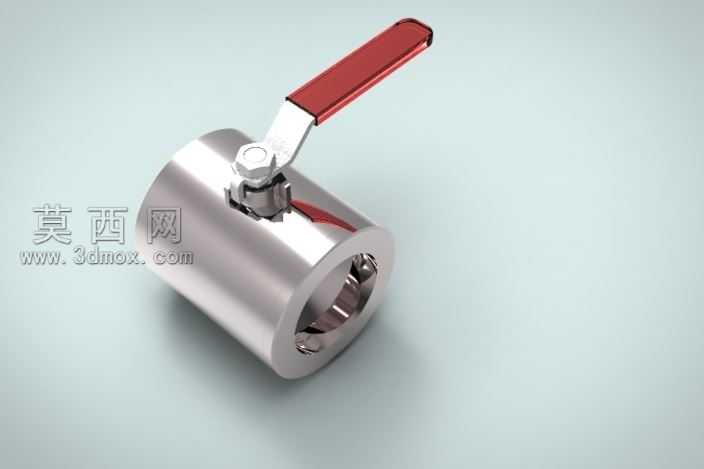

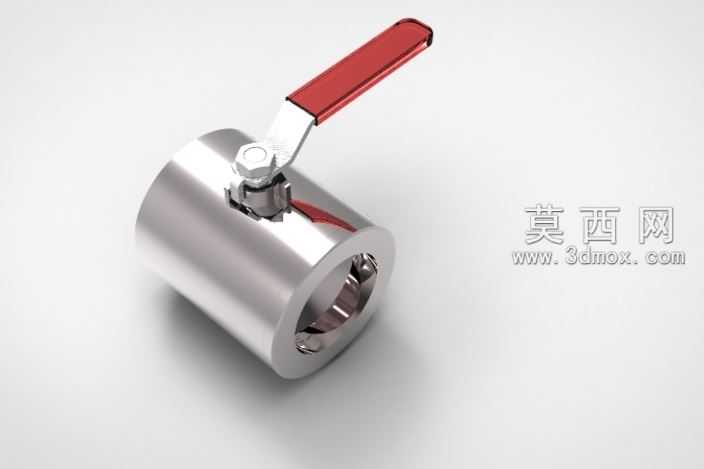

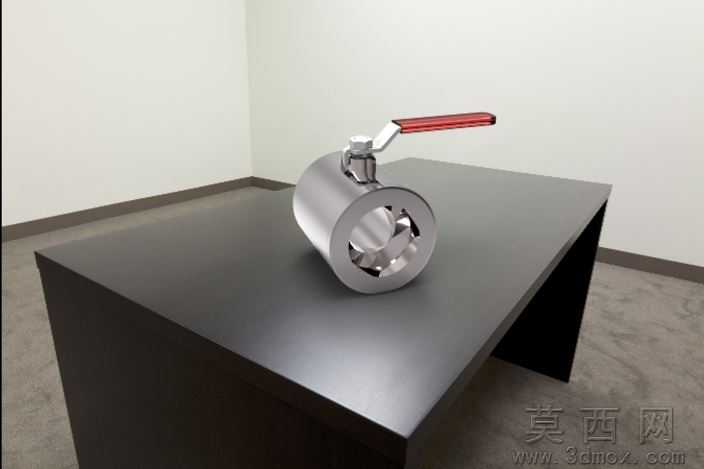

本款球阀三维模型采用主流三维工程软件完成全参数化建模,建模过程严格遵循机械设计规范,从核心启闭件球体开始逐步构建各组成部分,首先绘制球体的回转基体,精准加工出贯通的流体通道,保证通道孔径与公称通径参数匹配,通道内壁做平滑过渡处理,减少流体流经时的阻力损失。随后构建阀体部分,阀体采用一体式圆柱锻造结构造型,建模时精准预留球体安装腔、阀杆装配孔以及两端的内螺纹连接接口,接口螺纹参数符合通用管路连接标准,保证与常规管路配件的适配性。阀杆部分采用下装式结构设计,建模时设置了防吹出结构台阶,避免阀门承压时阀杆被介质压力顶出,同时在阀杆与阀体的配合位置预留密封件安装槽位,可适配O型圈、填料等多种密封结构。手柄部分采用扁平长杠杆式造型,建模时做了符合人体工学的弧度处理,表面设置防滑纹理结构,与阀杆的连接位置采用扁方配合结构,保证扭矩传递的稳定性,避免开关操作时出现打滑问题。材质渲染阶段,阀体、球体、阀杆等金属部件采用抛光镀铬金属材质,调整材质的反射率、粗糙度参数,还原金属件亮面镀铬的高光泽镜面质感,清晰呈现金属表面的光影反射效果;手柄部分采用红棕色酚醛塑料材质,调整材质的漫反射颜色与轻微磨砂质感,区分金属部件与非金属操作件的视觉差异,整体渲染效果真实还原工业球阀的实物外观。结构设计上充分考虑球阀的实际工作逻辑,球体与阀座的配合面做了贴合度优化,保证阀门关闭时的密封性能,开关行程设置为90度旋转,匹配手柄的操作角度,从全开至全关仅需转动四分之一圈,操作便捷省力。建模过程中所有装配部件均保留完整的装配约束关系,各部件之间无干涉问题,可直接用于虚拟装配验证、结构受力仿真、产品展示宣传以及生产加工参考,完整还原了手动直通球阀的全部结构细节,包括阀体上的铸造标识位、密封件安装间隙、手柄限位结构等易被忽略的细节都做了精准还原,保证模型的工程实用性与展示效果。
