微型单音机械警报器结构设计

　　在工业现场安全警示、小型设备状态告警这类场景里，纯机械结构的单音警报器始终有不可替代的应用价值——它不需要依赖复杂的电控发声模块，靠机械结构的运动谐振就能产生稳定的警示音，在强电磁干扰、供电不稳定的工况下，可靠性远高于普通电子蜂鸣器。这款微型单音机械警报器的核心发声逻辑，是靠斩波器与叶轮的相对运动切割气流，产生固定频率的单频声响，声响辨识度高，不会和现场其他设备的运行杂音混淆，适合安装在小型自动化设备端侧、低压配电点位、小型输送线的异常告警位，也可集成在便携安全警示装备里，作为触发式机械告警单元使用。

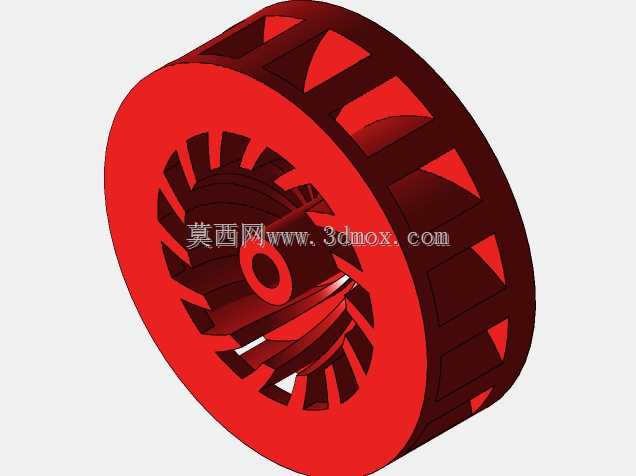

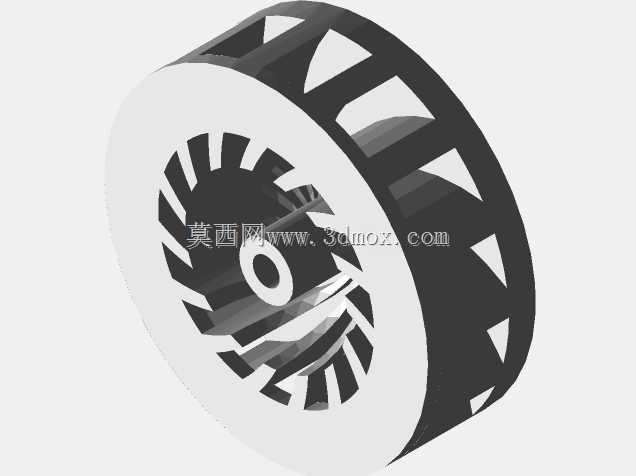

　　从结构设计逻辑来看，这款警报器的核心配合间隙做了针对性的参数预留，斩波器和叶轮之间的初始配合公差设为0.025英寸，这个间隙值是平衡发声效率与转动阻力的折中选择：间隙过大会导致气流泄漏量增加，发声响度不足，间隙过小则会提升叶轮转动的阻尼，甚至在温变工况下出现结构卡滞。针对有更高响度需求的应用场景，该结构预留了间隙优化空间，可将配合间隙缩小至0.0125英寸，缩小间隙后气流切割效率提升，同转速下的声响强度可提升30%左右，但需要同步提升叶轮与斩波器的同轴度加工精度，避免高速转动下出现剐蹭。叶轮中心预留了0.5英寸的安装轴孔，这个尺寸适配市面上多数小型驱动电机的输出轴径，不需要额外做轴套转接就能完成装配，轴孔的公差带选用H7级配合，既可以保证装配时的顺畅度，也能避免轴孔间隙过大导致的叶轮动平衡失效，减少转动时的结构振动与异音。

　　考虑到后期的维护与结构迭代需求，当前设计预留了明确的升级空间：计划在斩波器的背板位置嵌入嵌件结构，用来加装轴承压装位，实现电机轴的两端支撑固定。现有结构里叶轮为单端悬臂支撑，在高转速长时间运行的工况下，轴端会产生微小的径向跳动，长期运行会加剧轴孔磨损，缩短警报器的使用寿命；增加轴承压装位后，电机轴可实现双点支撑，大幅提升转动结构的刚性，即使在12000rpm的高转速下运行，径向跳动量也能控制在0.002英寸以内，既可以提升运行稳定性，也能进一步缩小斩波器与叶轮的配合间隙，提升发声效率。

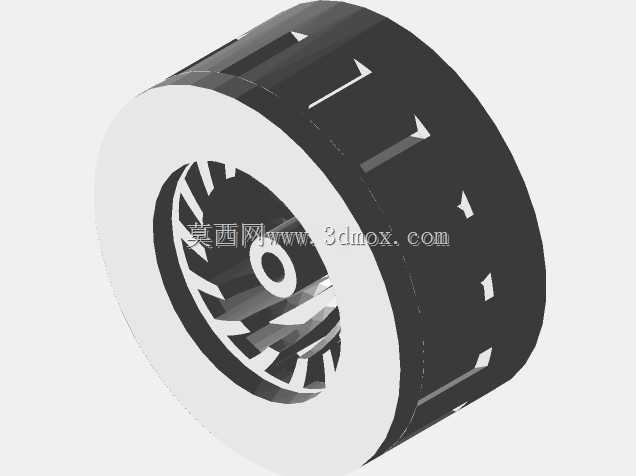

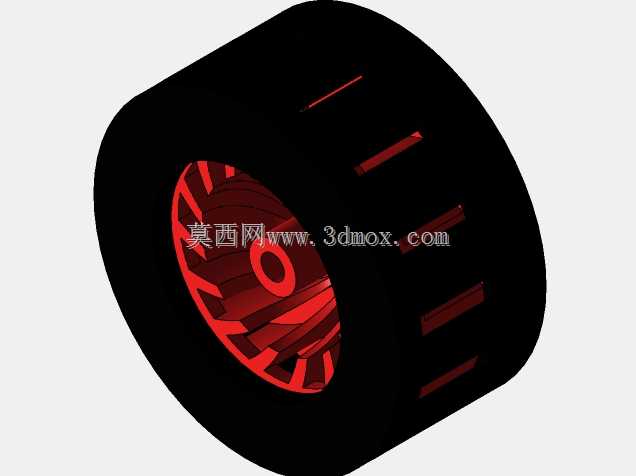

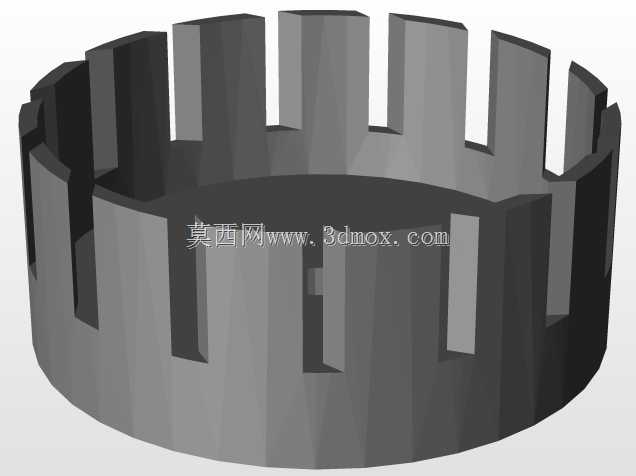

　　从外形与安装边界来看，这款警报器采用圆柱形外壳结构，外壳侧面开设了多道平行的出声槽，出声槽的角度与叶轮的气流流出方向匹配，可减少气流在壳体内的紊流损耗，让声响传播的指向性更明确。外壳的外径尺寸控制在紧凑区间，适合在安装空间局促的小型设备上部署，安装时可通过外壳端面的预留孔位完成螺钉固定，也可采用卡接方式嵌入设备面板，安装方式灵活。外壳内壁做了消光纹路处理，既可以减少内部声波的无序反射，避免出现杂音，也能提升外壳的结构强度，减少壳体自身的谐振异音。叶轮采用辐条式结构，在保证结构强度的前提下尽可能降低自身重量，减少转动惯量，让警报器在触发后可以快速达到额定转速，缩短警示音的响应延迟，从触发到达到额定响度的时间不超过0.2秒，满足突发异常场景下的快速告警需求。

　　在实际选型适配时，需要注意这款警报器的驱动转速与发声频率的对应关系，不同转速下会产生不同频率的单音，可根据应用场景的环境噪音特性选择适配的驱动转速：在环境噪音低于70dB的普通车间场景，选用6000rpm的驱动转速即可满足10米范围内的警示需求；在环境噪音高于85dB的高噪音工况场景，可提升至10000rpm以上的驱动转速，同时将斩波器与叶轮的间隙调整至0.0125英寸，保证警示音可以穿透环境杂音被清晰识别。结构装配时需要注意叶轮与斩波器的同轴度校准，装配完成后需要手动盘动叶轮确认无剐蹭卡滞，再进行通电测试，避免带载启动时出现结构损坏。
