汽轮发电机厂房安装基座结构设计

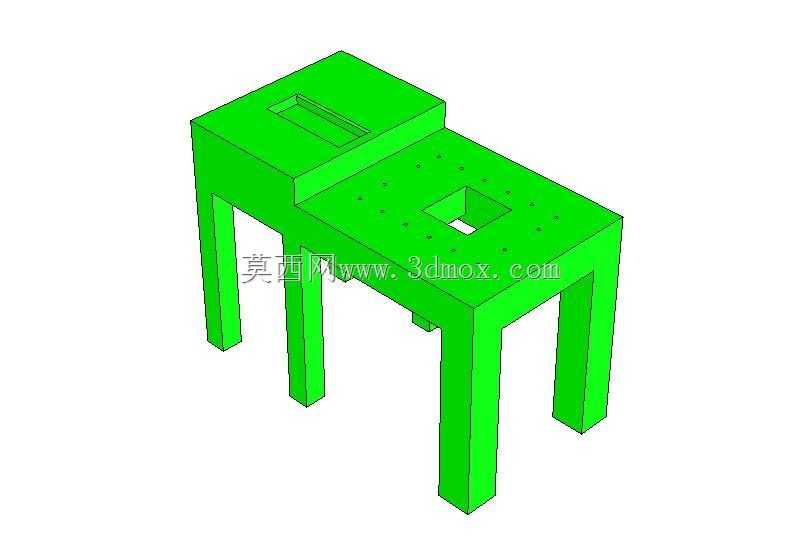

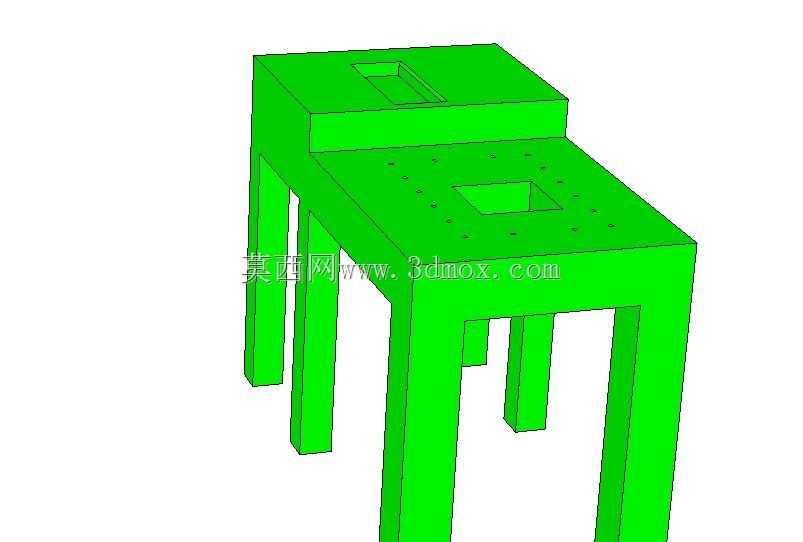

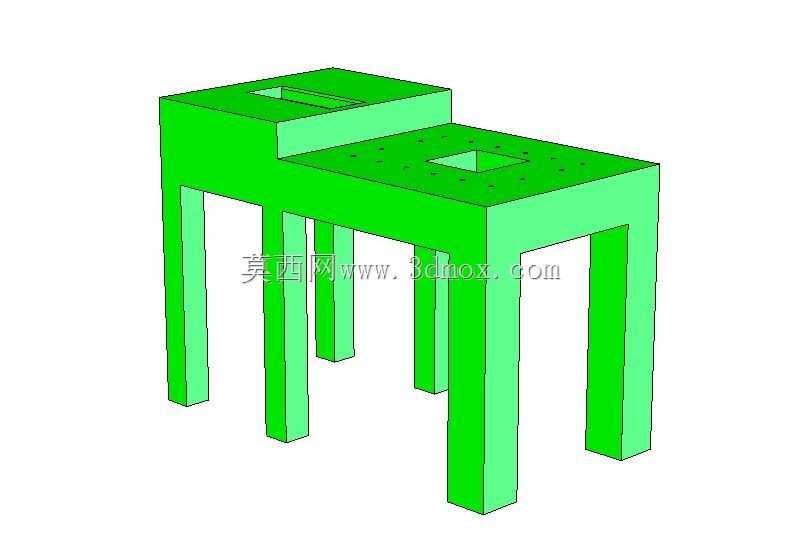

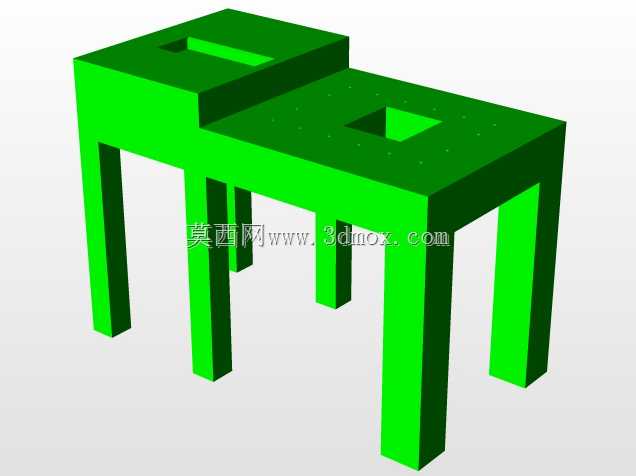

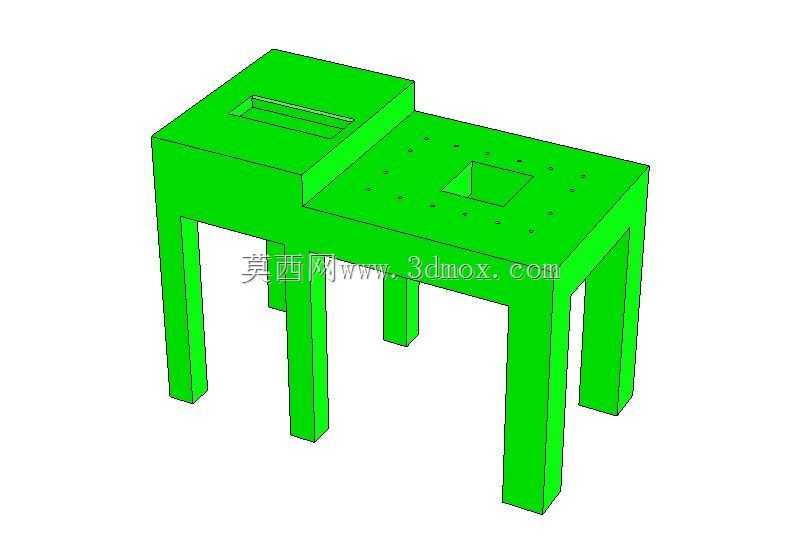

　　在火力发电厂及工业自备电站的汽机房核心区域，汽轮机与交流发电机的安装基座是整套动力系统稳定运行的核心承载结构，这类基座并非简单的混凝土支撑台，而是需要同时兼顾设备静载荷承载、运行动载荷隔振、管线排布避让、检修操作空间预留的复合型结构构件。从现场安装的实际需求出发，该基座采用高低错落的台体布局，高位台体对应汽轮机缸体的安装位置，低位台体匹配发电机定子与转子的安装标高，两者的衔接段做了一体化刚性连接处理，避免不同台段在设备运行时出现不均匀沉降或相对位移。台体的支撑腿采用等截面矩形立柱布局，立柱的排布位置完全避让开汽轮机的抽汽管道、润滑油管路、发电机的出线母线沟以及凝汽器的连接接口，每根立柱的截面尺寸经过载荷核算，能够承受台体自重、

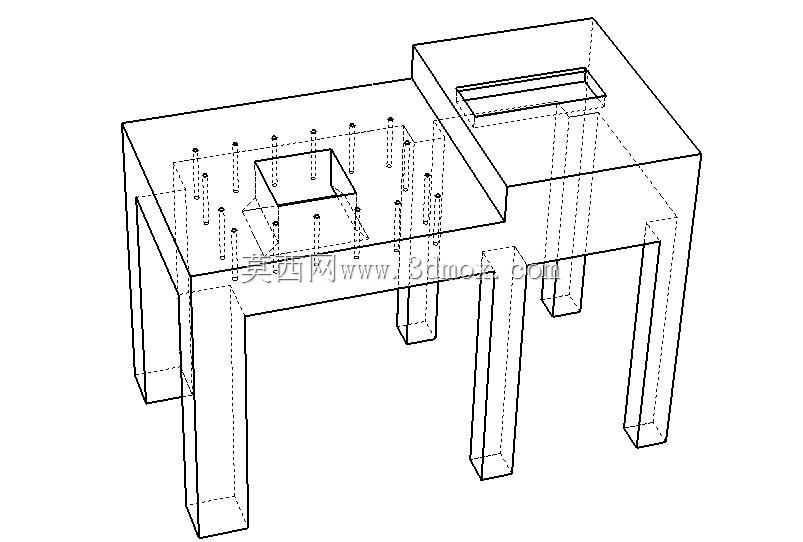

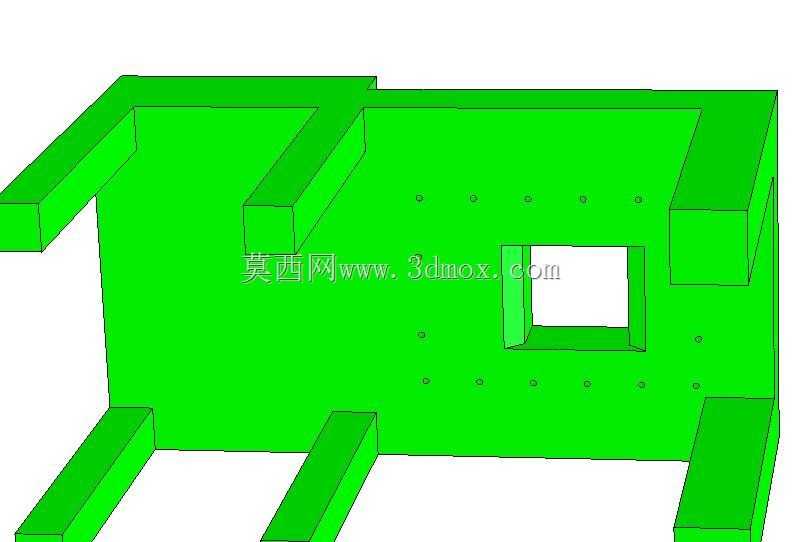

　　设备满负荷运行时的垂直载荷，同时抵消转子高速旋转产生的水平方向扰动力。台面上预留的方形开孔并非通用结构，其中高位台面上的长条形开孔对应汽轮机的轴承座安装定位槽，低位台面上的方形开孔为发电机的空气冷却器风道预留接口，台面上密布的小型沉孔是设备地脚螺栓的预埋位置，孔位的坐标精度直接决定后续设备安装的对中偏差，建模过程中所有孔位的相对位置严格按照主机设备的安装接口尺寸做1:1还原，避免现场施工时出现二次开孔破坏基座结构强度的问题。从设计逻辑来看，这类动力设备基座首先要满足的是刚度要求而非单纯的强度要求，因为汽轮发电机组的转子工作转速通常在每分钟数千转，一旦基座的固有频率与设备运行频率接近，就会引发共振现象，轻则导致机组振动超标、轴瓦磨损，

　　重则造成转子弯曲、设备损毁的严重事故，因此在结构建模时，台体的壁厚、立柱的跨度、整体的重量分布都经过了固有频率校核，确保基座的一阶固有频率避开设备的工作转速区间与临界转速区间。基座的底部边界与厂房的基础底板做刚性连接设计，立柱底部的预埋板尺寸与厂房底板的钢筋排布做了对应匹配，保证上部载荷能够均匀传递到厂房基础层，不会出现局部应力集中。在安装边界的处理上，基座的外侧预留了足够的检修通道空间，低位台体侧面的空间可容纳发电机的抽转子作业，高位台体的侧面预留了汽轮机主汽门、调节汽门的操作与检修空间，台体的边缘做了倒角处理，避免应力集中同时也防止现场作业时的磕碰损伤。不同于普通的设备工作台，这类汽机基座的台体内部并非实心结构，

　　而是预留了纵横交错的管沟，用于布置润滑油管路、控制电缆、冷却水管道，建模过程中这些内部管沟的走向也做了清晰的体现，避免后续管线安装时与台体的内部钢筋结构发生干涉。从实际应用场景来看，这类基座不仅应用于常规的燃煤火力发电机组，在燃气电站、生物质发电站、工业企业的余热电站中，只要涉及汽轮机与发电机的成组布置，都需要采用同类型的高低台结构基座，只是根据机组功率的不同，台体的整体尺寸、立柱的数量、开孔的位置会做对应调整。建模过程中对台体的所有安装面都做了平面度要求的标注，设备安装的基准面平面度偏差需要控制在每米0.1毫米以内，确保设备安装后能够保持水平状态，减少转子运行时的附加不平衡力。基座的支撑腿高度根据厂房的零米层与运转层的标高差做匹配设计，保证台体的上表面标高与汽机房运转层的地面标高齐平，方便运行人员巡检与设备检修操作。在结构的过渡区域，高低台的衔接位置做了加强筋处理，增强两个台段的连接刚性，避免长期运行后衔接位置出现结构裂缝。
