20英尺休闲运动快艇三维结构设计

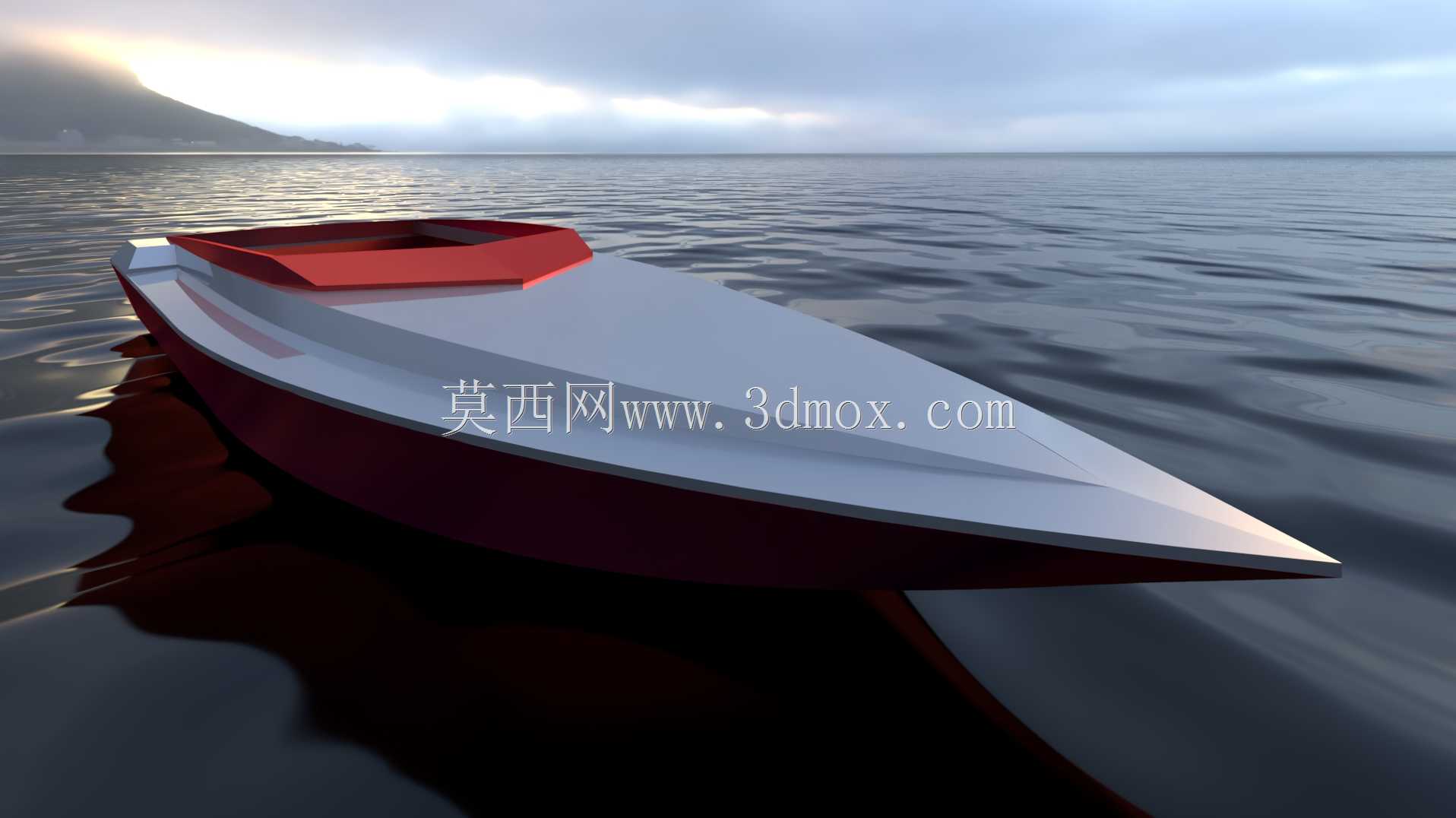

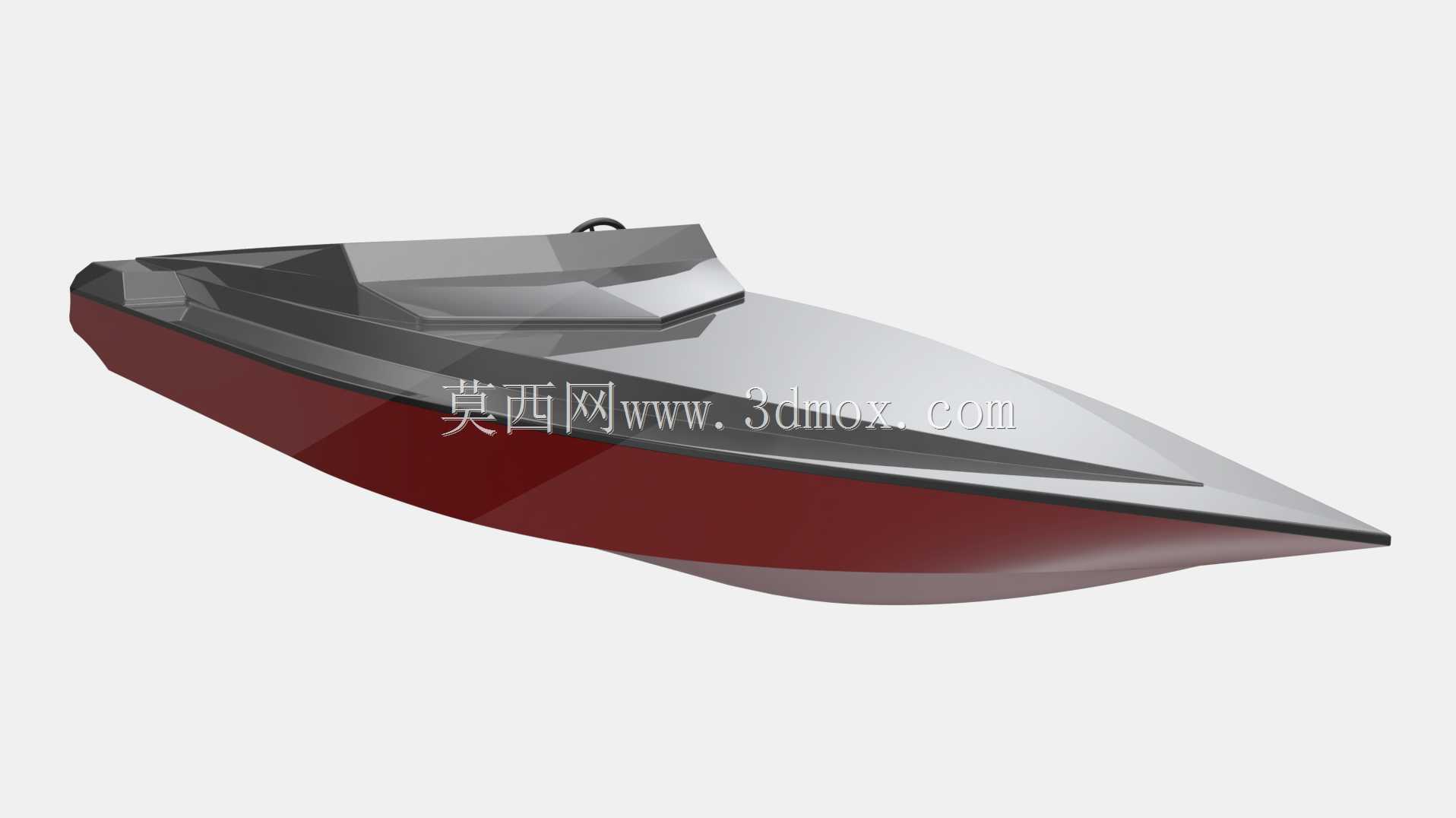

　　这款20英尺尺度的小型快艇，在近岸休闲水域的适配性极强，日常可覆盖滨海水上休闲、内陆湖泊垂钓、短程水岸通勤等多类场景，整体尺度控制在20英尺级别，艇身总长约6.1米，型宽控制在2.3米左右，吃水深度设计为0.45米，这个尺寸边界刚好适配国内绝大多数中小型游艇码头的泊位规格，不需要额外改造泊位限位结构，普通家用拖车即可完成陆路转运，不需要办理超宽超限的运输审批，对于个人船东或者小型水上运营点来说，落地使用的门槛很低。从结构设计逻辑来看，艇体采用深V型滑行艇底设计，这种线型在航速提升到20节以上时可以快速抬升艇身，大幅降低艇底与水面的接触面积，有效减小航行阻力，同时在遇到近岸常见的碎浪、尾浪时，深V结构可以更好地劈开浪体，

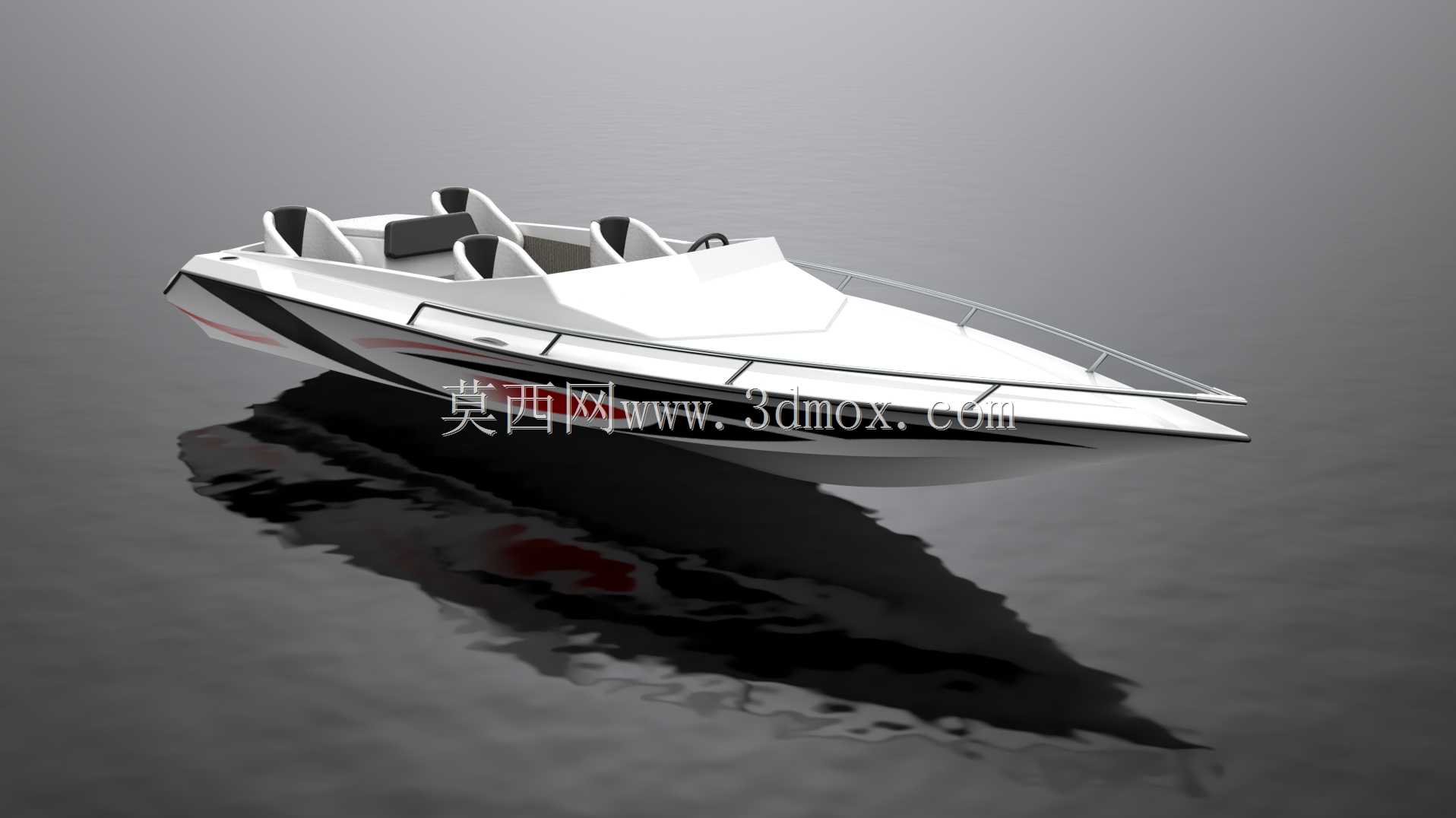

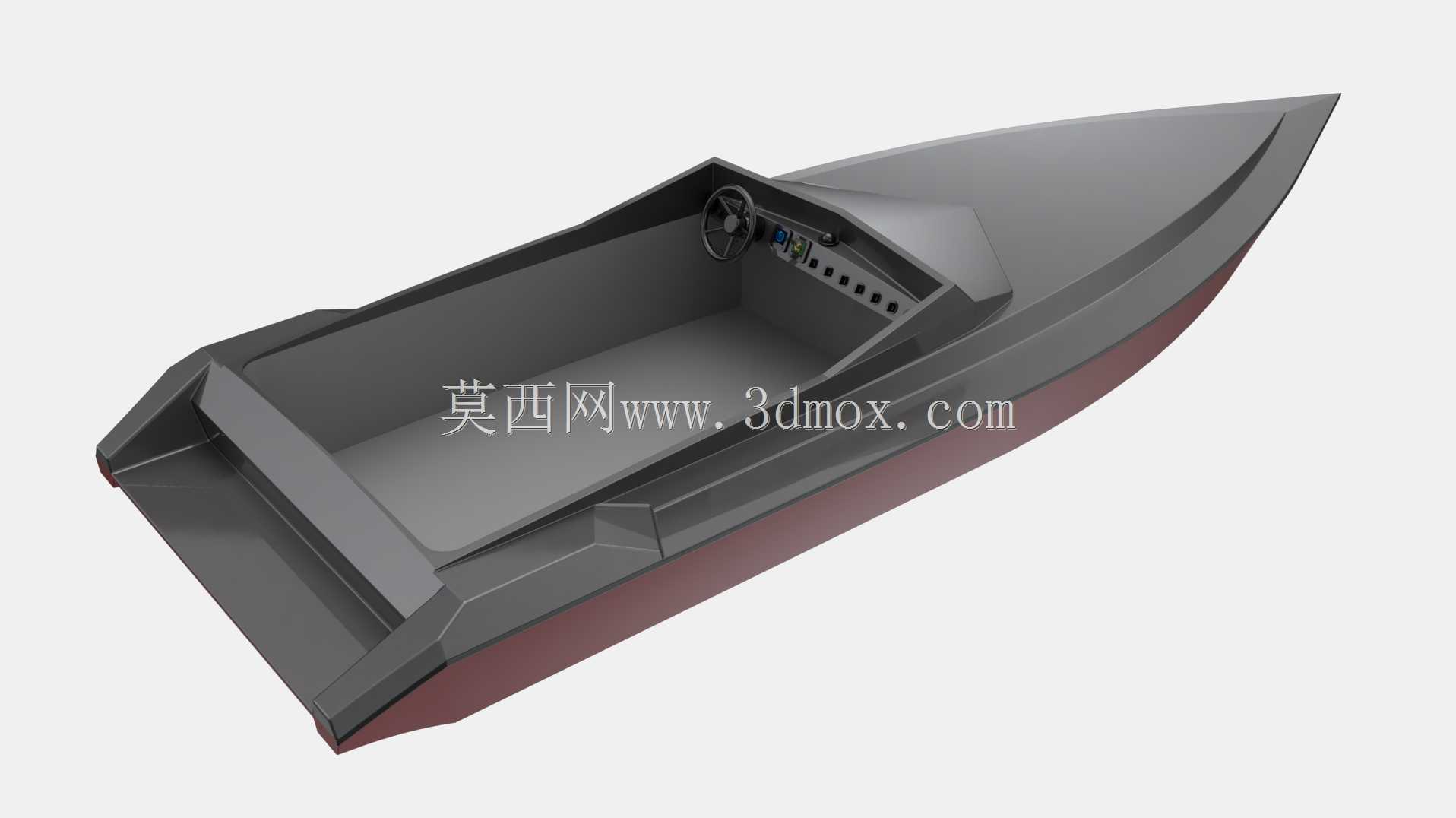

　　减少艇身的横摇和纵摇幅度，提升高速航行时的乘坐稳定性，艇底的舭部设计了连续的舭龙骨结构，不需要额外加装减摇鳍，就能在低速滑行或者停泊状态下降低横摇角度，兼顾了高速性能和停泊时的舒适度。上层布局采用开放式座舱设计，座舱内设置了4个独立的运动座椅，座椅位置按照人体工程学排布，驾驶位位于座舱右前侧，前方预留了仪表台、方向盘以及操纵档位的安装空间，操纵界面的视野角度经过校核，驾驶员坐姿状态下可以完整观察艇首前方180度范围的水面情况，不存在视觉盲区，座舱中部预留了储物空间以及小型冷藏箱的安装位，满足短途出行的物品存放需求，艇首区域设置了带护栏的开放式甲板，甲板表面做了防滑纹理设计，人员在艇首区域作业或者抛锚时可以获得足够的摩擦力，

　　降低滑倒风险，护栏高度控制在30厘米，既可以起到防护作用，也不会遮挡航行视线。动力适配方面，这款艇型的艉板结构按照外挂舷外机的安装标准设计，预留的安装平面可以适配70-115马力范围的汽油舷外机，对应的最大航速可以达到40节以上，艉板区域同时预留了燃油箱的安装舱位，燃油舱做了独立的密封隔断设计，和座舱区域完全分隔，避免燃油挥发的气体进入座舱带来安全隐患，艇身内部的浮力舱按照小型船舶的安全规范做了分舱设计，即使出现局部舱室进水的情况，剩余浮力舱也可以支撑整艇保持漂浮状态，满足基本的安全要求。细节结构上，艇身的干舷高度从艇首到艇艉做了渐变设计，艇首干舷高度约1.1米，可以有效阻挡航行时艇首上浪打进座舱，艇艉干舷高度降低到0.6米，

　　方便人员上下艇以及开展水上垂钓、戏水等活动，座舱边缘设置了连续的扶手结构，人员在艇身晃动时可以随时抓握固定，艇身两侧预留了系缆桩、锚架的安装位置，所有外露的金属件都按照水上使用环境做了防腐设计，适配淡水以及近岸咸淡水交界水域的使用场景，不会因为短期接触盐水出现快速锈蚀的问题。在建模过程中，艇体曲面做了连续的G2曲率过渡，既保证了外观的流线型，也可以降低高速航行时的水流阻力，所有安装接口的尺寸都按照通用船舶配件的标准做了匹配，后续生产或者改装时可以直接选用市售的标准配件，不需要单独定制结构件，大幅降低后续的落地成本，整体结构没有复杂的异形曲面，无论是采用玻璃钢手糊成型还是铝合金焊接工艺，都可以顺利实现生产制造，对于小型船舶生产厂家或者个人DIY建造来说，都有很强的实操性。
