双体竞速帆船浮体支架结构设计

　　该双体帆船结构围绕近岸休闲航行、静水竞速训练与小型水上作业平台的使用需求展开，核心采用左右对称的双浮体布局，相比单体船拥有更宽的支撑跨距，航行时横向倾覆力矩被两侧浮体的浮力差有效抵消，无需额外加装厚重龙骨压重，整体自重更轻、吃水更浅，能够在水深不足半米的浅滩、内河汊道、近岸礁区通行，适配普通单体帆船无法进入的浅水水域作业场景。

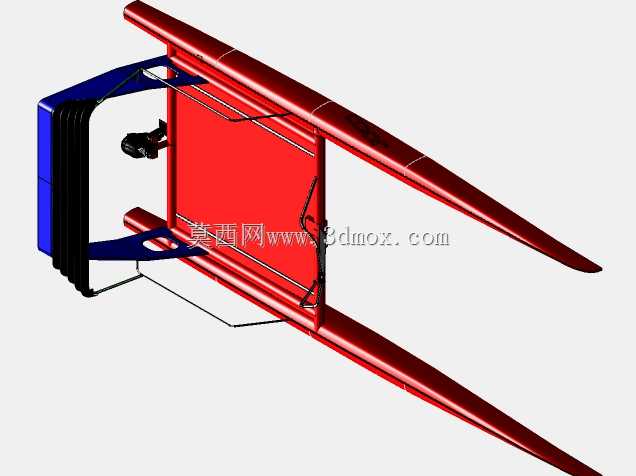

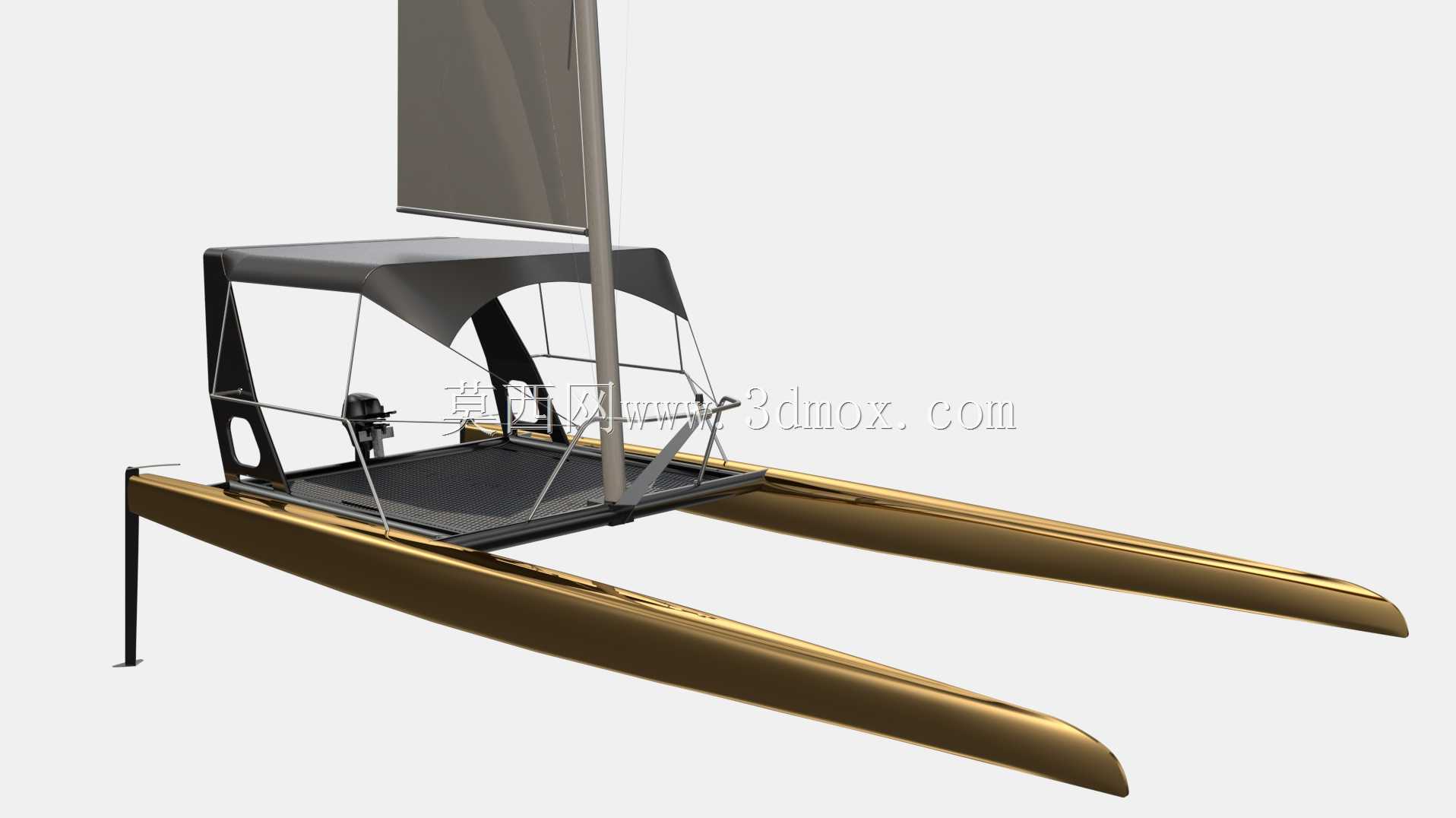

　　建模过程中优先完成两侧浮体的线型搭建：浮体整体采用细长流线型截面，首部做上翘收窄处理，降低航行时的迎浪拍击阻力，尾部保持平直截面，保障航行时的航向稳定性，浮体内部预留密闭空腔，保障单侧浮体意外进水时仍可提供足够剩余浮力，满足水上载具的抗沉设计要求。中部连接平台采用框架式桁架结构，主梁沿船长方向贯通两侧浮体，横向支撑梁按等间距排布，既保证平台整体抗弯扭刚度，又尽可能减少镂空区域的迎风、迎水面积，降低航行风阻与水阻。平台上方预留防滑铺装安装位，可承载2至3名乘员站立操作，框架前部设置帆具安装基座，可适配不同面积的三角帆挂载，基座周边预留操控索具的走绳孔位，后部设置小型舵机安装位与操舵支架，可直接挂载外挂小型动力装置，实现无风工况下的机动航行。

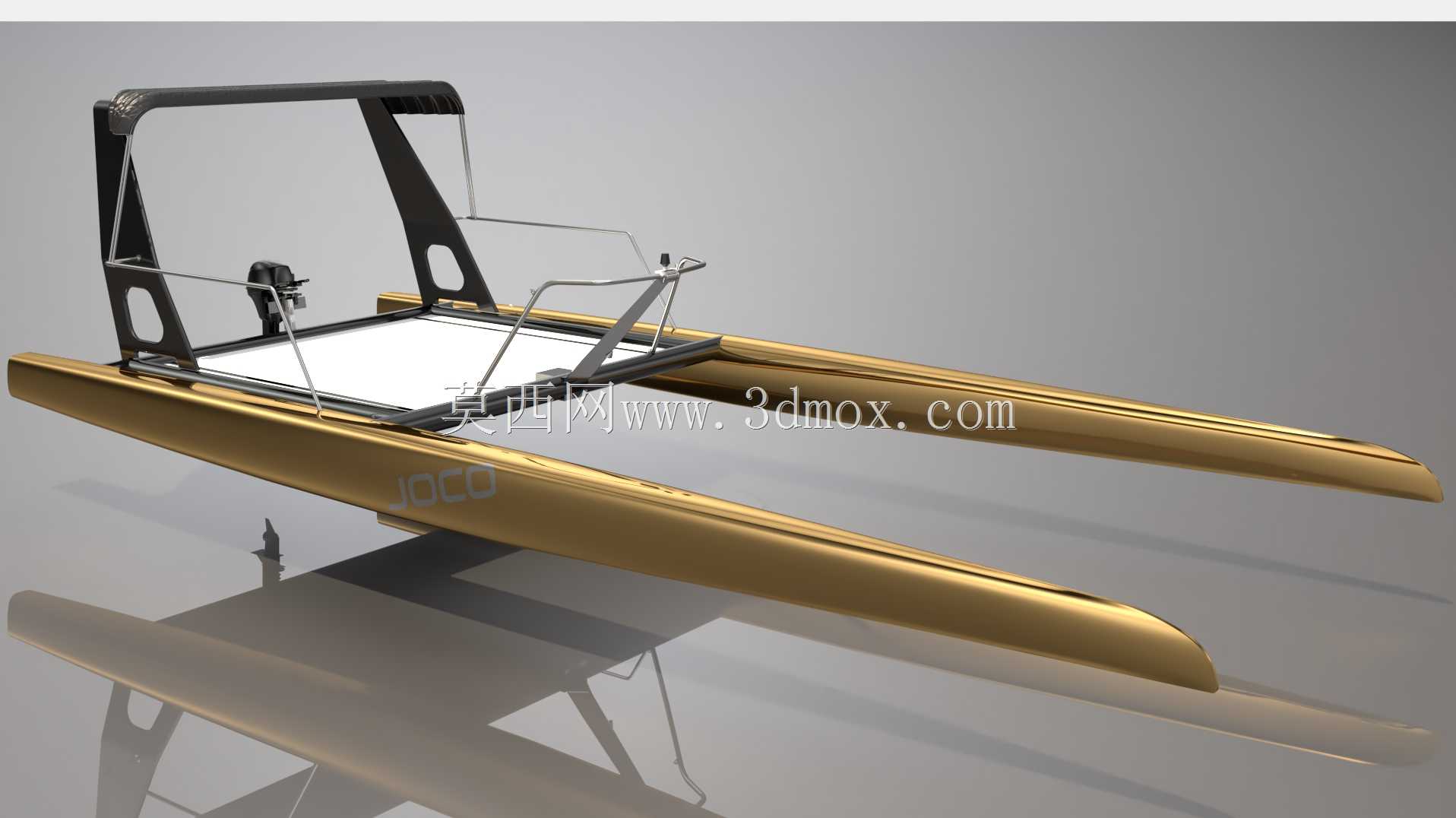

　　两侧浮体与中部框架的连接位置做了加厚安装凸台设计，凸台上预留多组螺栓安装孔，实际装配时可通过紧固件完成浮体与框架的可拆卸连接，方便分体运输——普通家用车顶架即可分别承载两个浮体与中部框架，无需大型拖车转运。框架上部的弧形防翻架采用弯管成型结构，高出乘员站立平面，在船只出现大角度侧倾时可先接触水面，限制侧倾角度，同时可作为遮阳棚、航行灯具的安装基座。建模时已核对所有安装边界：浮体外侧最大宽度控制在常规小型泊位的限宽范围内，船体总长度适配普通小型码头的停靠位，所有突出构件均未超出浮体外侧轮廓，靠泊时不会直接碰撞码头护舷，结构各部件的连接位置均预留了装配公差，实际生产时可采用玻璃钢覆层成型浮体、铝合金型材焊接框架的工艺方案，兼顾耐海水腐蚀与结构轻量化要求。
