近海作业测量船三维结构设计方案

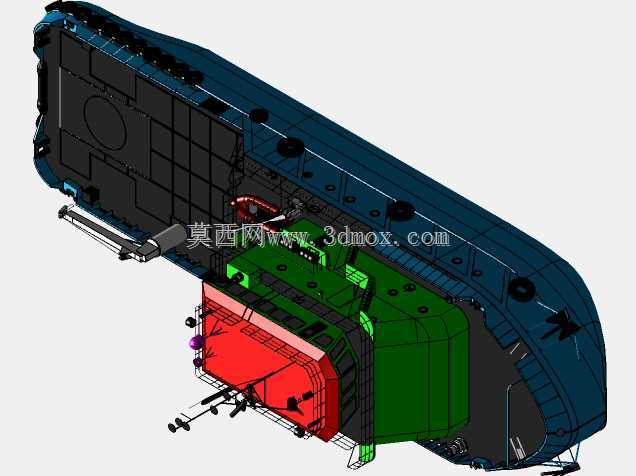

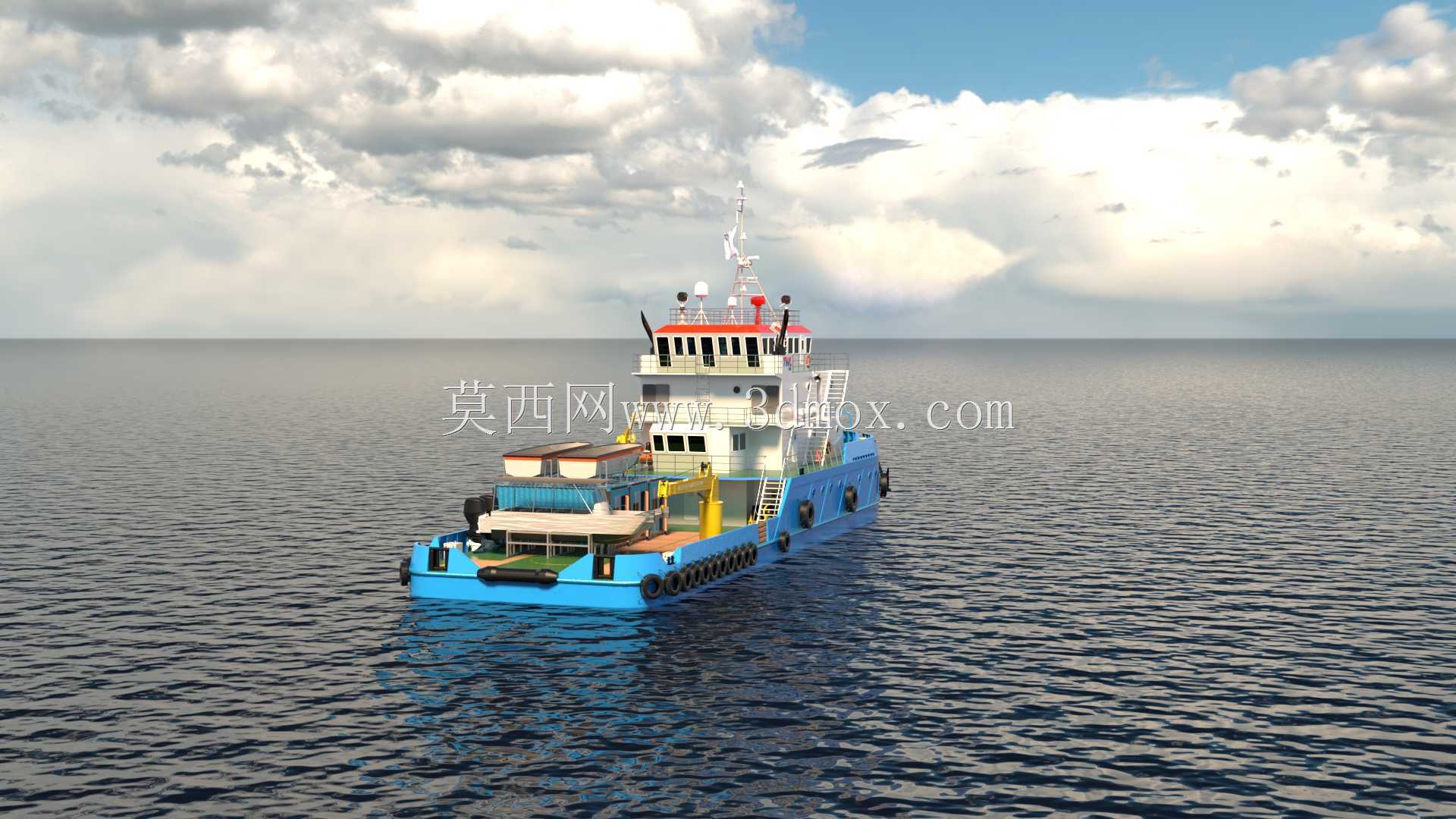

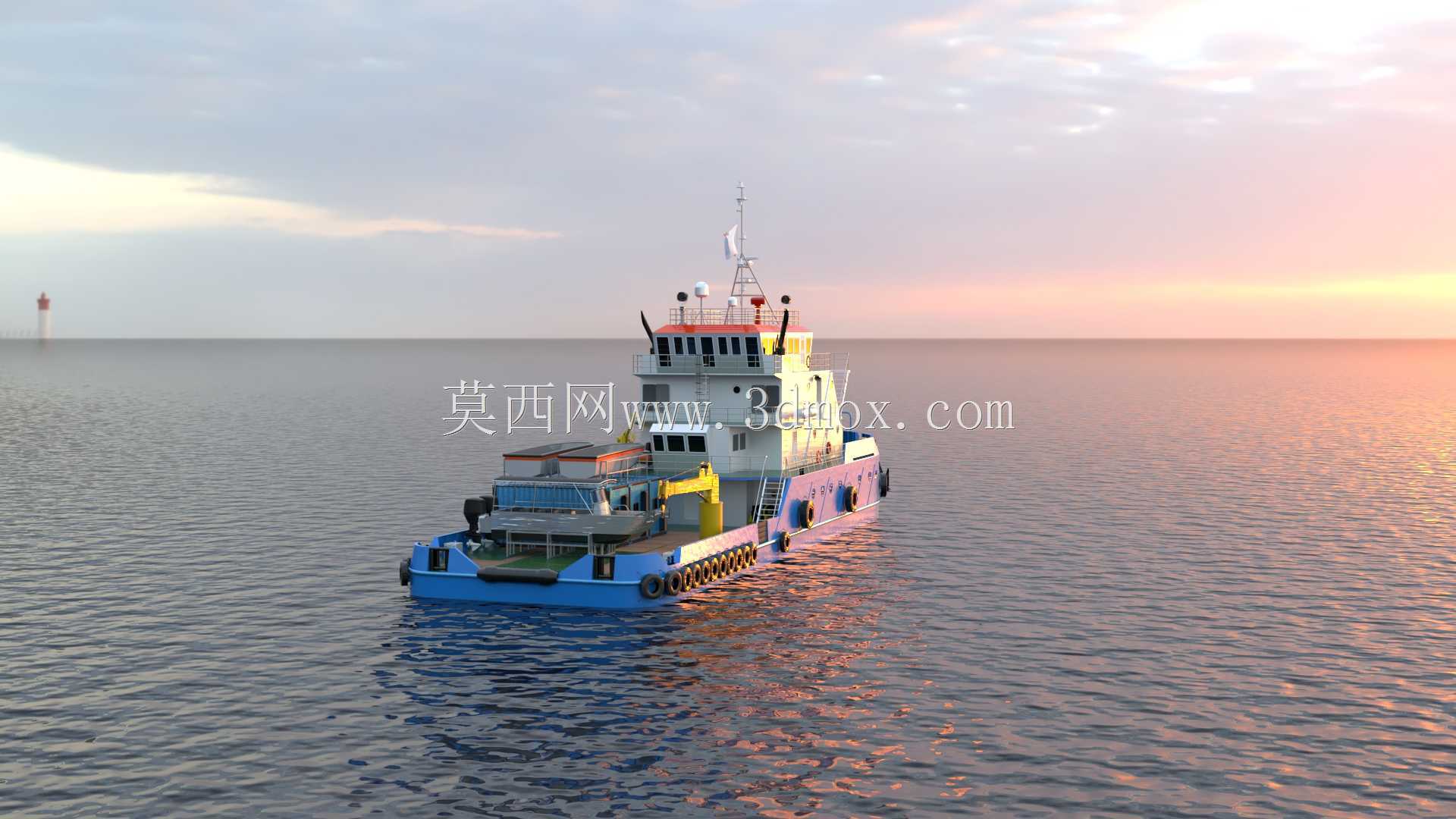

　　这款近海测量作业船的三维结构设计，核心围绕近岸水文勘测、航道巡检、离岸工程辅助测量的实际作业场景展开，整体结构布局完全贴合沿海浅水区域的作业需求，兼顾航行稳定性与作业平台的实用性。从船体主尺度设计来看，船长控制在适配近岸通航的尺寸区间，船宽经过稳性校核，满足近海三类航区的抗风浪要求，吃水深度控制在1.2米以内，可顺利进入近岸浅滩、港池、河口等常规作业船舶难以抵达的区域，覆盖绝大多数近岸测量作业的水域边界。船体主结构采用横骨架式设计，舷侧、船底的骨材间距经过载荷计算优化，既保证船体结构强度应对近岸不规则浪涌的冲击，又控制整体结构重量，提升船舶的载重余量，预留足够的设备安装空间。上层建筑集中布置在船中偏后位置，

　　将船首区域完全留作作业甲板空间，作业甲板面积可满足测量设备架设、采样作业、临时物资堆放的需求，甲板边缘设置可拆式防护栏杆，作业时可根据设备架设需求局部拆除，不影响大型测量仪器的吊装与操作。甲板区域预留了多组标准化设备安装基座，基座位置经过振动校核，避开主机、螺旋桨传递的主要振动频带，保证测量仪器作业时的稳定性，基座接口采用通用海事安装尺寸，可适配水文测量仪、测深仪、采样绞车等多种常规作业设备的快速安装，无需额外现场改制。上层建筑内部设置有驾驶操控区、设备机柜间、临时休息舱，驾驶舱视野经过人机工程校核，操舵位置可无遮挡观察船首作业甲板区域与两舷通航环境，满足单人操舵同时兼顾作业现场观察的需求；设备机柜间预留标准机柜安装位与走线槽，

　　可搭载测量数据采集、存储、传输的相关电子设备，舱室设置独立通风散热结构，保证电子设备长时间连续作业的环境温度要求。动力系统采用双机双桨配置，主机选用船用高速柴油机，配套定距螺旋桨，双机布置可提升船舶的操纵灵活性，在狭窄航道、近岸礁区作业时可实现小半径转向，单机运行模式下可满足低速走航测量的航速要求，降低燃油消耗与作业振动。船舷两侧设置有可拆卸式护舷结构，护舷采用高弹耐撞材质，靠泊离岸码头、临时作业平台时可缓冲碰撞冲击，避免船体结构与外板漆面受损，护舷安装座为标准化快拆结构，可根据作业需求快速更换不同规格的护舷，或是临时加装作业靠梯。船尾区域设置有小型尾甲板与尾门结构，可释放小型作业艇、水文采样浮标，也可满足潜水作业人员的上下水需求，

　　尾门处设置有防滑格栅与安全系缆点，保证作业过程中的人员操作安全。管系设计方面，压载水系统可根据作业载荷分布调整各压载舱的水量，保证架设不同重量测量设备时的船体浮态平衡，避免出现过大纵倾、横倾影响测量精度；消防系统按照近海作业船舶规范配置，覆盖机舱、作业甲板、上层建筑所有区域，舱底水系统设置多级泵组，可应对近岸作业时可能出现的舱底进水情况。电气系统采用双回路供电设计，主机带动的主发电机为全船提供主电源，配套独立蓄电池组作为应急电源，可在主电源失效时保障导航、通讯、应急照明的连续供电，作业甲板区域设置多组防水电源插座，可为外接测量设备提供稳定供电，所有外露电气接口均满足海事防水等级要求，可适应高盐雾、高湿度的近海作业环境。整船的外形设计兼顾功能性与识别性，上层建筑顶部设置有桅杆、导航灯、雷达天线、通讯天线安装位，桅杆结构经过风阻计算，降低强风环境下的风阻载荷，船体外板采用分块建模设计，后续可直接用于生产下料，各结构件的连接节点完全按照船舶建造规范设计，建模过程中预留了焊接余量与装配公差，可直接对接生产制造环节的工艺要求。
