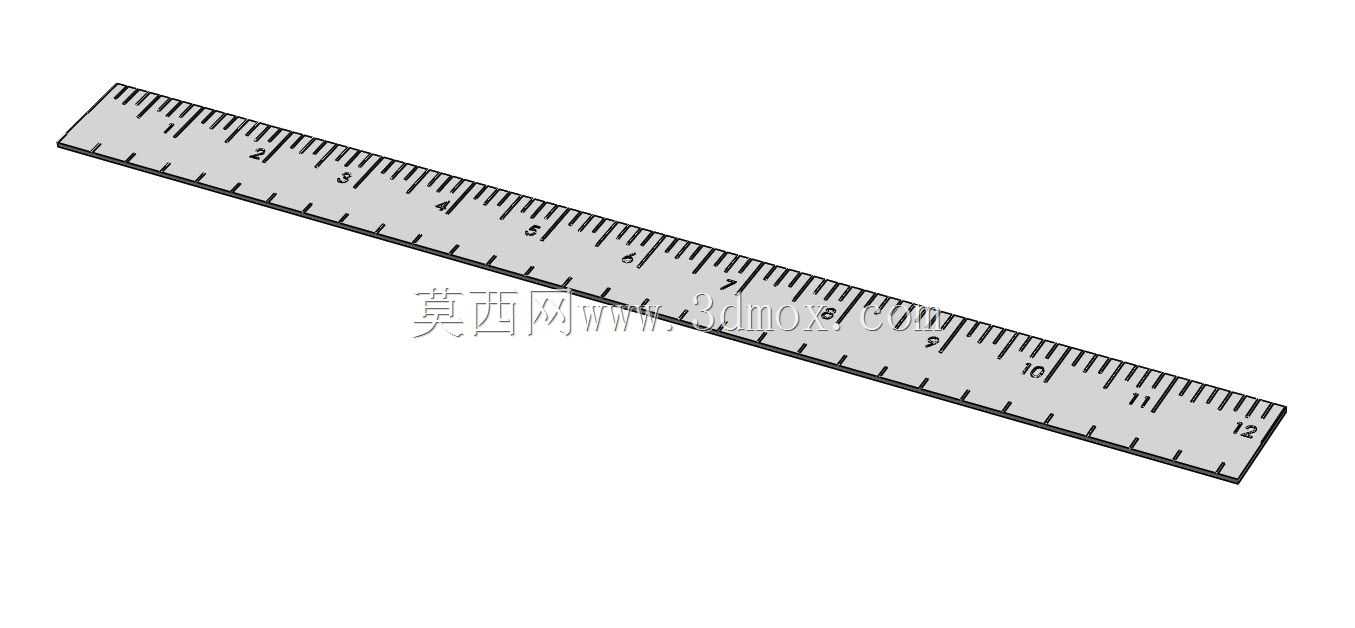

双刻度公英制测量直尺三维数模

　　在机械加工车间的工位旁、装配流水线的检验台、产品设计的打样工作室里，这类带双刻度的直尺是出现频率极高的基础测量辅具，不需要复杂的调校步骤，随手拿起就能完成快速尺寸核验，是一线操作和设计人员手边离不开的基础工具。不同于实验室里高精度的量块、千分尺，这类直尺的核心定位是快速传递尺寸参考，不需要追求微米级的测量精度，而是要在足够的测量范围内，让使用者一眼就能读取出大致尺寸，完成工件初检、物料裁切定位、装配对位参考这类对精度要求在毫米级的工作。从结构设计上看，这款直尺采用了等截面薄型长条结构，整体截面为矩形，厚度控制在1.5mm左右，既保证了尺身的平直度，不会因为日常拿取产生弯折变形，又不会因为厚度过大导致刻度与被测表面存在视差，

　　读取刻度时视线只要垂直于尺面，就能获得准确的读数。尺身的两个长边都做了0.1mm左右的倒角处理，去除冲压或裁切产生的毛边，避免使用过程中划伤操作人员的手部，同时也能让尺边更好地贴合被测工件的表面，减少尺身与工件之间的间隙带来的测量误差。刻度设计上采用了双制式并行的布局，其中一侧为厘米毫米刻度，整厘米位置标注长刻度线与对应数字，每毫米位置设置短刻度线，5毫米位置设置中等长度刻度线，符合国内公制测量的使用习惯；另一侧为英寸刻度，整英寸位置标注长刻度线与数字，每1/16英寸位置设置细分刻度线，适配外贸产品校验、英制图纸核对这类需要用到英制单位的场景，不需要使用者额外做单位换算，就能直接读取对应制式的尺寸。尺身的起始端做了零位对齐处理，

　　零刻度线与尺身端面的位置公差控制在0.1mm以内，日常测量时可以直接将尺端抵靠在工件的台阶面上，不需要额外找零位，提升测量效率。从安装和使用边界来看，这款直尺不需要额外的固定安装结构，日常使用时直接平放在被测表面即可，也可以通过背面的磁吸贴片吸附在机床床身、金属工作台面上，作为固定的长度参考标尺使用，尺身整体长度为300mm，能够覆盖绝大多数小型机械零件、包装物料、手工打样件的尺寸测量需求，宽度控制在28mm，拿取时手指能够稳定捏住尺身，不会因为尺身过窄导致拿捏不稳滑落。在建模过程中，首先要保证尺身的平直度公差，整个尺身的平面度控制在0.05mm以内，避免因为尺身翘曲导致测量时出现贴合间隙；刻度线的建模采用表面蚀刻纹理的处理方式，不需要做出过深的凹槽，既还原实际产品上刻度的视觉效果，也不会因为凹槽结构导致数模文件过于冗余，同时刻度线的位置严格按照公制和英制的尺寸标准排布，数字标识的位置与对应刻度线对齐，不会出现刻度偏移的问题。尺身的边角全部做了小圆角过渡，还原实际产品的安全设计，避免尖锐边角带来的使用风险。在实际生产场景中，这类直尺除了直接用于尺寸测量，还常被用作设备调试的对位参考，比如调整传送带的挡边位置、核对工装夹具的安装间距、给裁切设备做进料定位参考，甚至在三维建模工作中，也常被用来快速比对实物样件的大致尺寸，给逆向建模提供初始尺寸参考。不同于专业级的测量量具，这类直尺的耐用性设计也很重要，尺身表面做了哑光氧化处理，

　　不会因为车间的灯光反射导致刻度看不清，同时表面硬度足够，日常与金属工件摩擦也不会轻易磨掉刻度，能够适应车间复杂的使用环境。建模时还要注意尺身的比例协调，刻度线的长度区分要符合实际使用习惯，长刻度线长度不短于5mm，中等刻度线长度3mm，短刻度线长度1.5mm，数字的字号大小适中，在正常视物距离下能够清晰辨认，不会因为字号过小导致读数困难，也不会因为字号过大挤占刻度排布空间。整个尺身没有多余的装饰结构，所有设计都围绕实用功能展开，没有冗余的造型元素，完全符合工业量具的功能优先设计逻辑，不管是用于机械结构的教学演示、车间场景的三维可视化搭建，还是量具类产品的结构设计参考，这款数模都能准确还原实物的结构特征与功能细节。
