高精度机械式游标卡尺结构设计

　　在机械加工现场、精密装配工位、来料检验区域，游标卡尺是一线作业人员随身携带的基础测量器具，从毛坯件的余量核查到精加工件的尺寸确认，从工装夹具的装配对位到维修环节的磨损量检测，都能看到这类量具的使用场景。不同于数显类测量工具依赖电池供电、对油污粉尘耐受度有限的特性，机械式游标卡尺依靠纯机械结构实现尺寸读数，在切削液飞溅、金属粉尘弥漫的车间环境中，长期使用的稳定性更有保障，哪怕是在没有供电的野外维修、户外安装场景下，也能快速完成尺寸核验工作。

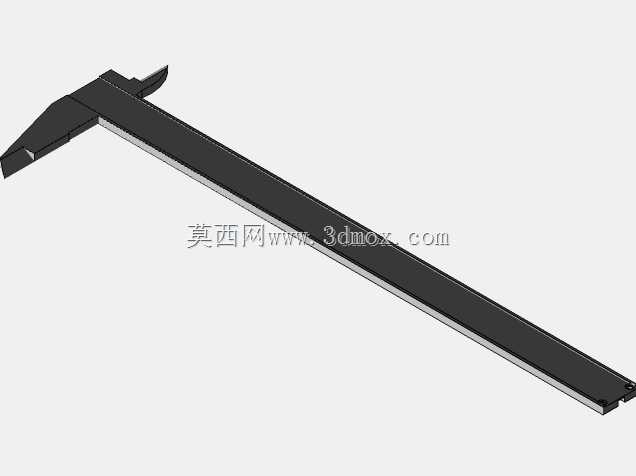

　　这套游标卡尺的结构设计完全遵循机械测量的实用逻辑，主尺本体采用长条形刚性结构作为测量基准，尺身表面的刻度线经过等距划分，配合可沿尺身滑动的游标组件，通过主尺刻度与游标尺刻度的错位差值实现高精度读数，不需要额外的电子转换元件就能达到0.02毫米级的测量精度。尺身一端设置的两组测量爪分别对应不同测量需求，内侧的内测量爪可用于检测工件内径、槽宽等内轮廓尺寸，外侧的外测量爪可完成工件外径、长度、厚度等外轮廓尺寸测量，尺身尾部延伸的深度测杆则能深入盲孔、台阶槽内部，检测孔深、台阶高度等常规测量爪难以触及的尺寸参数，单把量具就能覆盖绝大多数常规尺寸的检测需求，减少工位上多类量具切换的繁琐流程。

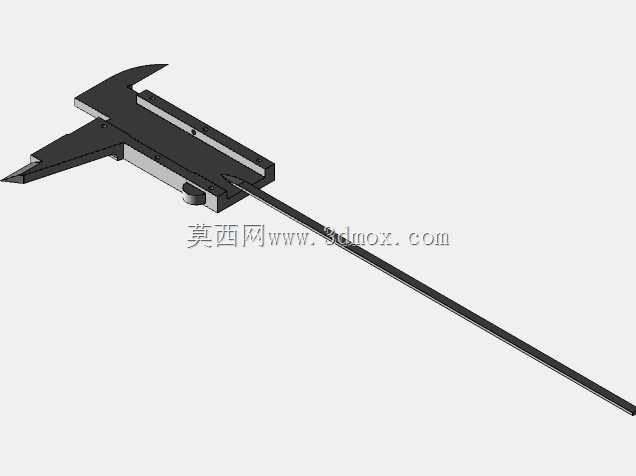

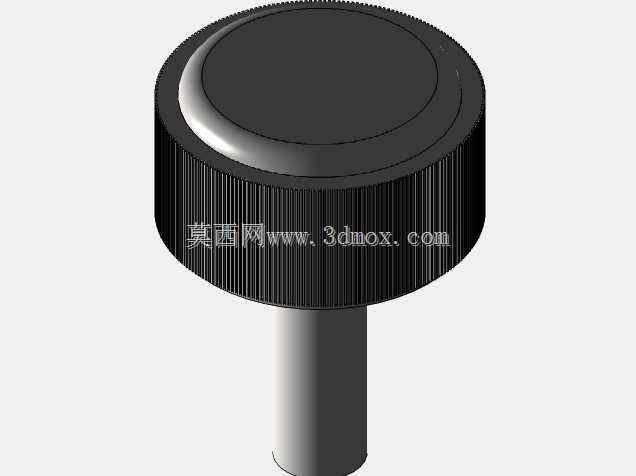

　　设计过程中首先考虑的是长期使用的结构刚性，主尺截面采用带加强筋的异形结构，避免尺身过长时出现弯曲形变导致测量基准失准，滑动游标与主尺的配合面设置了可调间隙的压紧结构，使用者可根据自身操作习惯调整滑动阻尼，既保证游标沿尺身移动时顺滑无卡滞，又能在测量定位后不会因为轻微触碰出现滑移，保障读数的准确性。测量爪的工作面做了淬硬处理，长期与金属工件接触摩擦也不会出现磨损凹陷，避免因为测量面损耗带来的系统误差；深度测杆与主尺尾端的导向孔采用小间隙配合，测杆伸出过程中不会出现偏摆，保证深度测量时的基准统一。

　　从安装与使用边界来看，这套游标卡尺的主尺总长度对应150毫米的常规测量量程，整体外形宽度控制在可单手握持的范围内，重量适配长时间手持作业的负荷，不会因为量具过重导致操作疲劳。尺身的滑动行程做了硬限位设计，游标滑动到量程两端时会被限位结构阻挡，不会从主尺上滑脱掉落，日常使用时不需要额外的安装固定，握持尺身即可完成所有测量操作，配套的防护盒可在闲置时容纳整尺，避免尺身刻度被磕碰划伤、测量面被外物撞击变形。

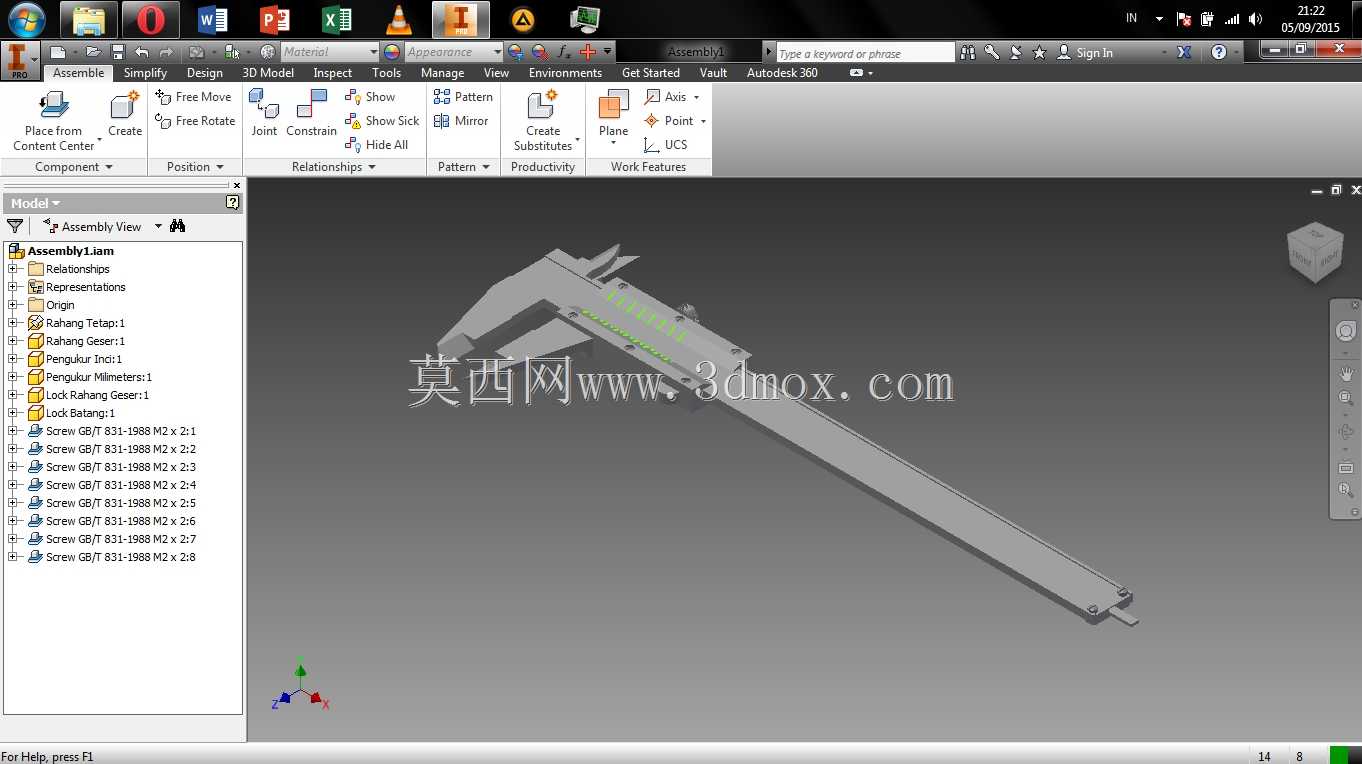

　　在实际建模过程中，所有配合面的公差都按照量具的实际装配要求设定，游标与主尺的配合间隙控制在合理范围内，既不会因为间隙过大出现测量时的晃动误差，也不会因为间隙过小导致滑动卡涩；测量爪的工作面平面度、两测量面的平行度都在模型中做了对应结构体现，完全还原实物的装配关系，不管是用于量具类的结构参考，还是用于教学场景下的原理演示，都能清晰呈现机械式游标卡尺的运作逻辑。
