水下作业用TriClops长度测量装置结构

　　在水下工程检测、近岸运维、潜水器搭载作业的场景里，传统接触式长度测量受水流扰动、水体能见度限制，常规带红外激光、测距处理器的测量模块又存在密封难度大、电路模块易受水压侵蚀、水下信号衰减快的问题，这款TriClops测量装置的设计初衷，就是为了适配小型遥控潜水器的搭载需求，在不依赖复杂激光测距处理单元的前提下，完成水下固定点位间的长度尺寸测量。

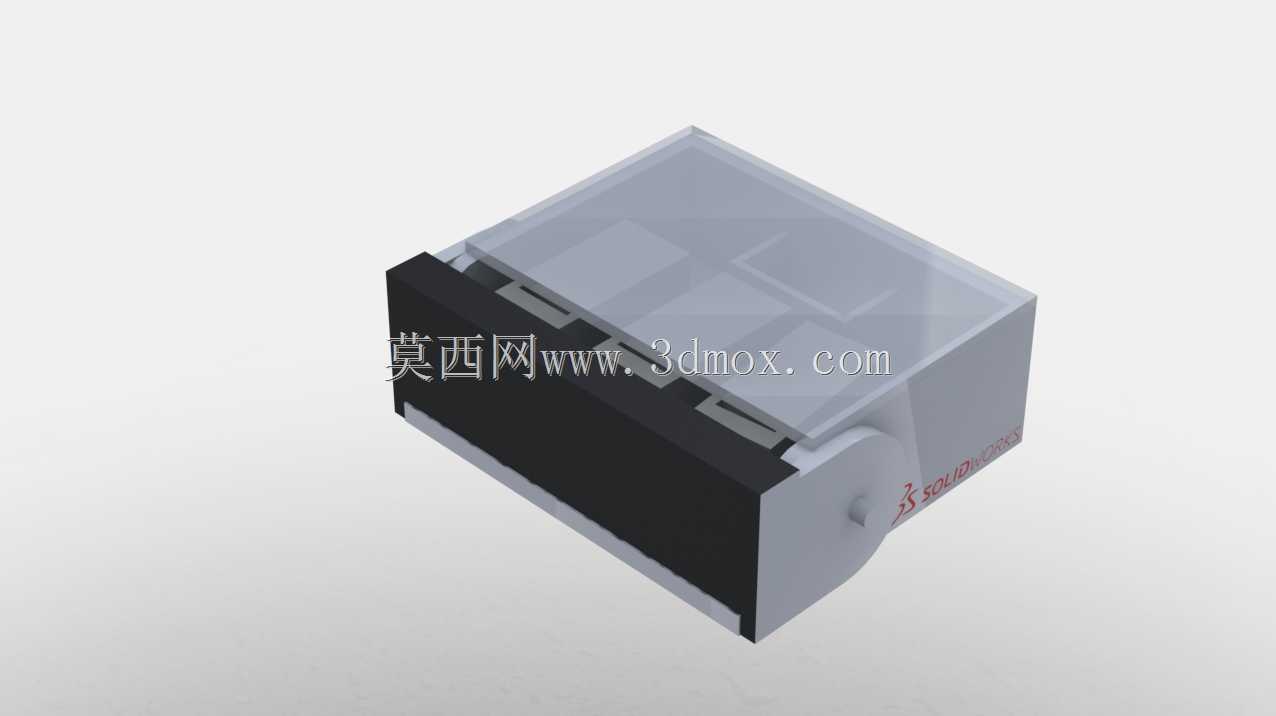

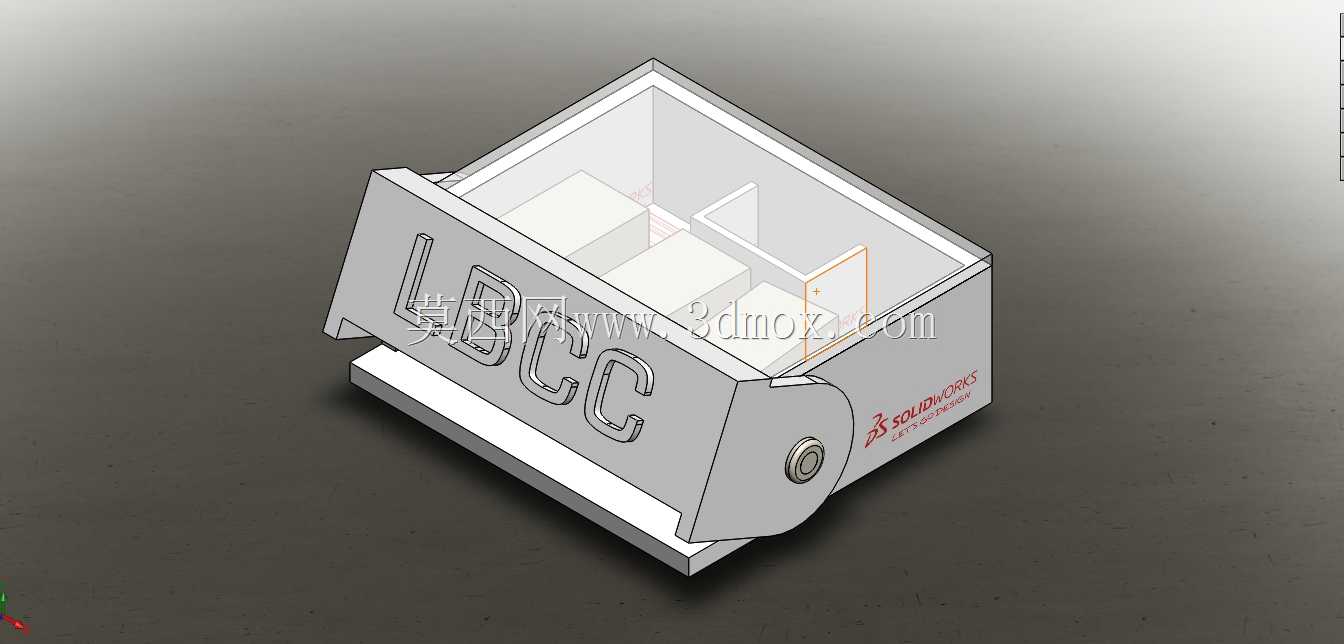

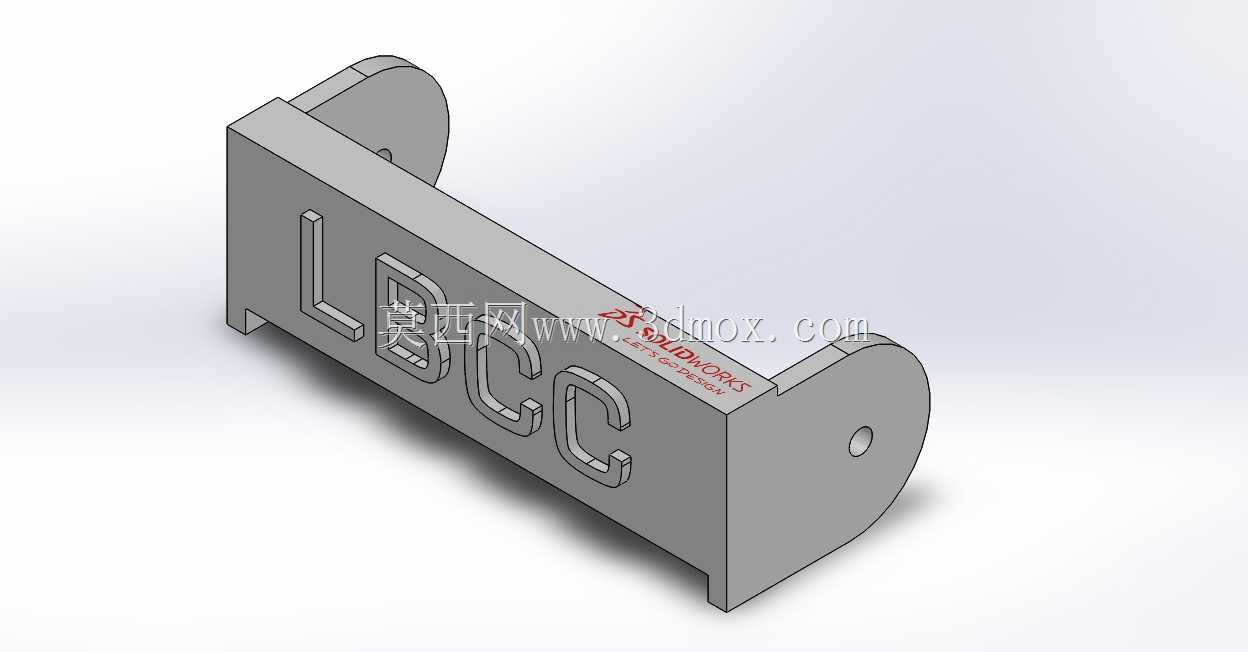

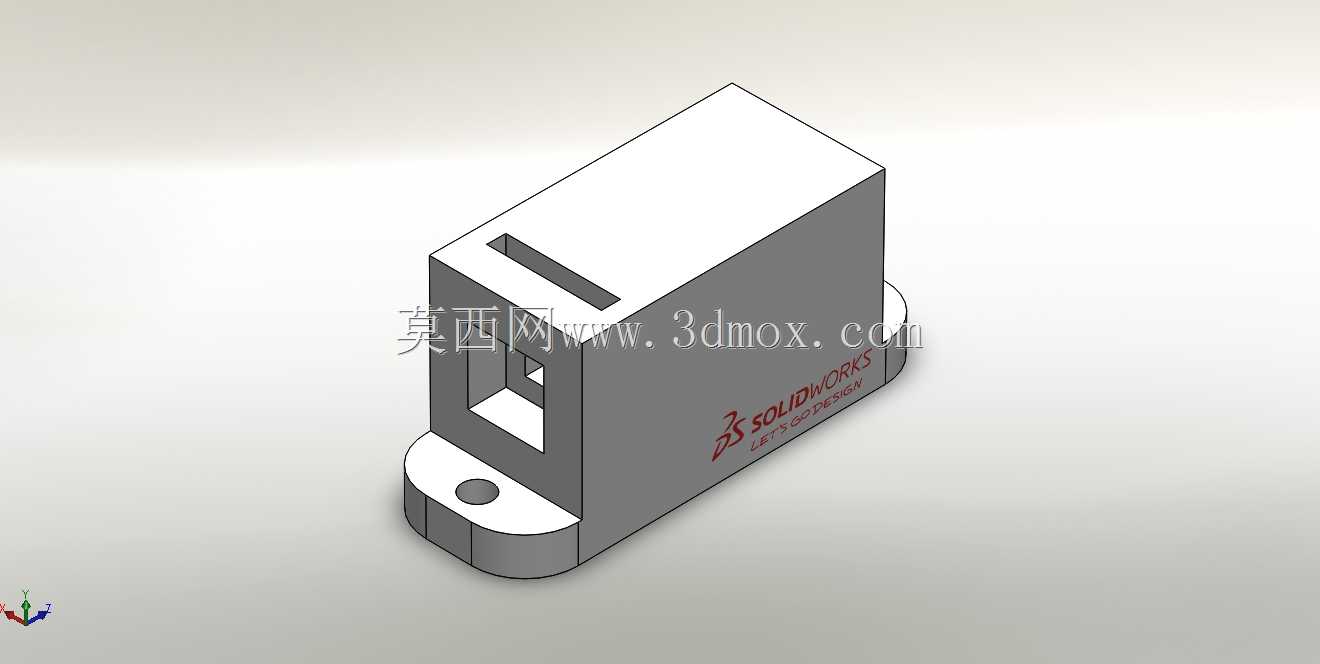

　　从结构设计逻辑来看，装置整体采用密封式盒体承载结构，外壳做了圆角过渡处理，避免水下航行时勾挂水草、缆线等杂物，盒体一侧设置铰接式开合端盖，端盖与盒体的配合面嵌入环形密封胶条，铰接轴位置采用双O型圈动密封结构，保证开合操作时不会出现水体渗入内部腔体的问题。盒体正面做了凹凸标识结构，既可以在低能见度水下通过触觉识别装置朝向，也能作为视觉标记点，配合潜水器搭载的视觉摄像头完成测量基准对位。装置底部设置标准快装卡接导轨，和主流小型遥控潜水器的搭载平台尺寸匹配，安装时不需要额外定制转接件，直接滑入导轨卡槽后拧紧紧定螺钉即可完成固定，安装边界控制在长120mm、宽80mm、高75mm的空间范围内，整体重量控制在300g以内，不会给小型潜水器带来过多负载负担，也不会改变潜水器原有的浮力配平参数。

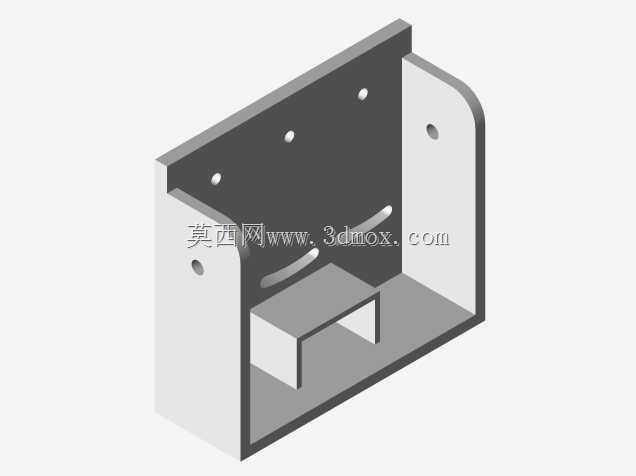

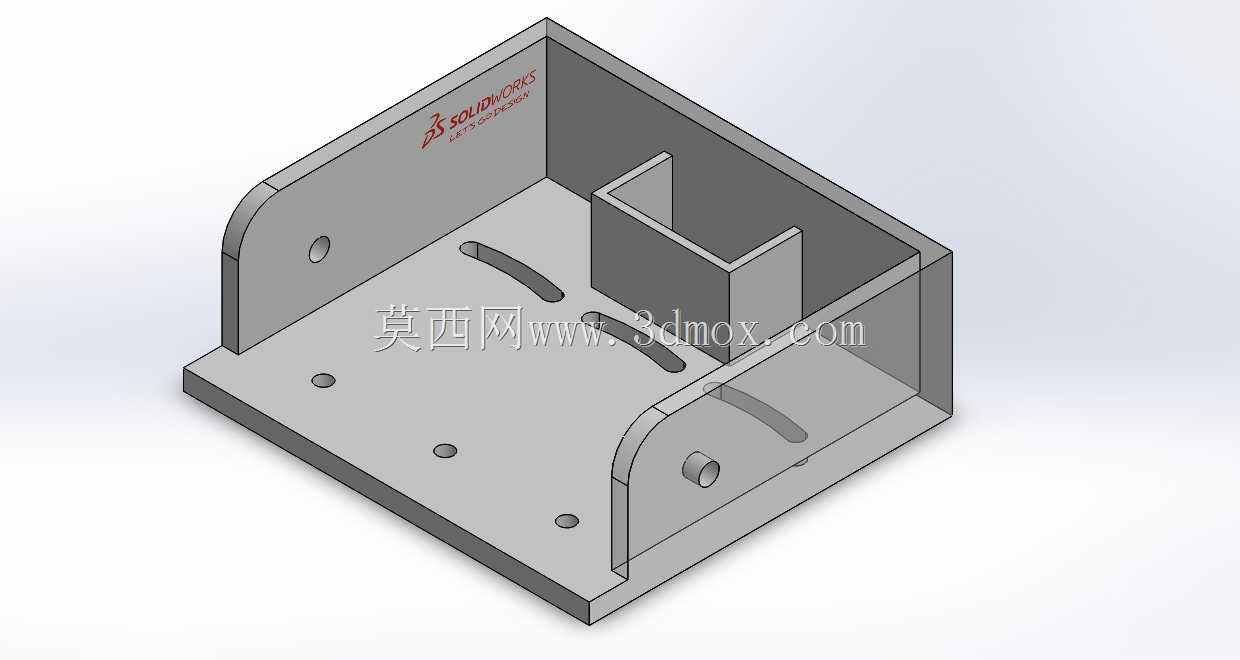

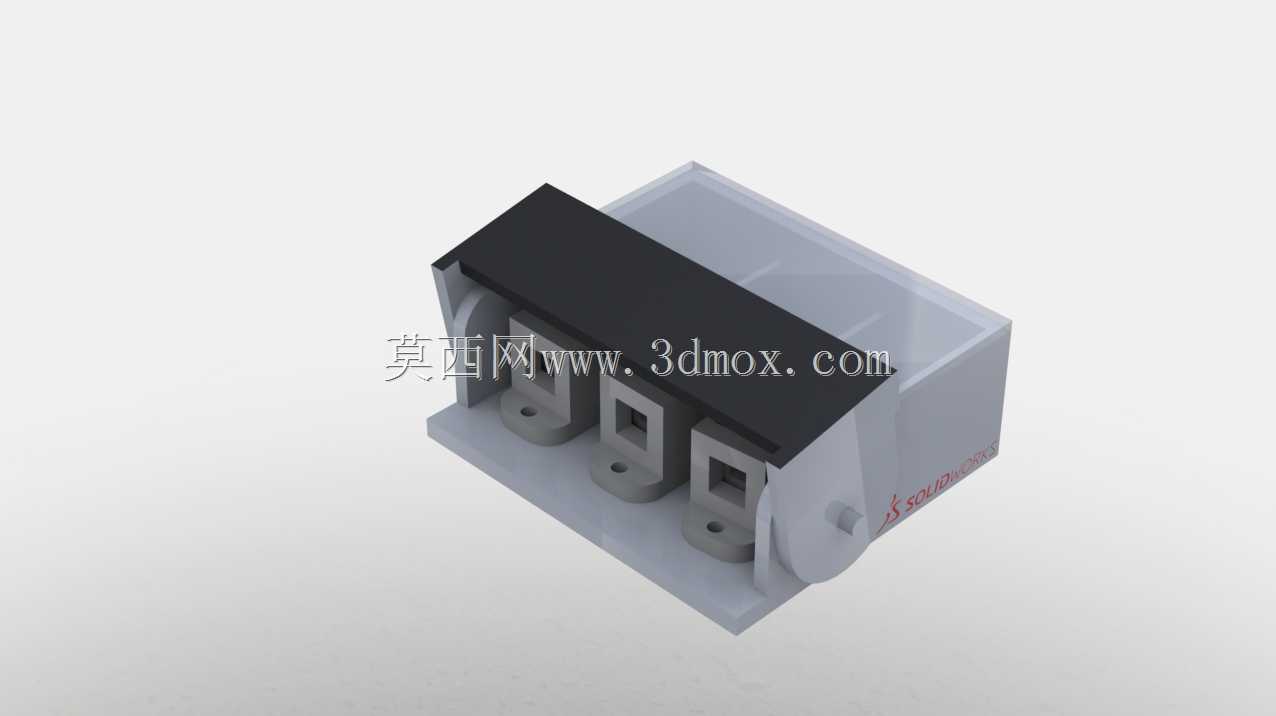

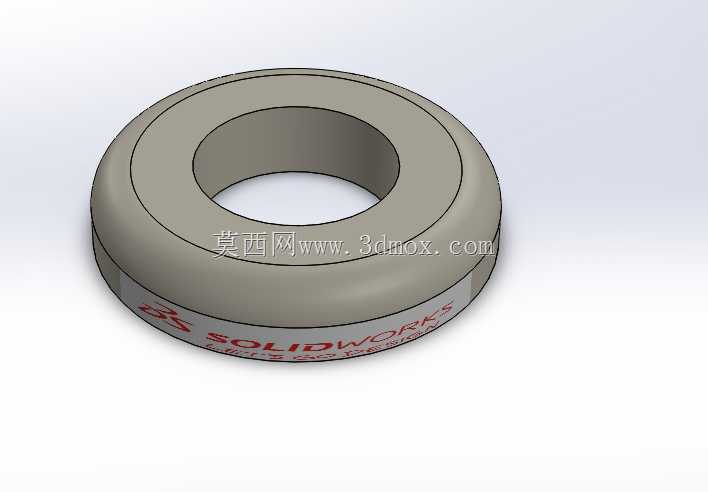

　　装置内部的腔体做了分区隔断设计，靠近端盖的区域预留三个光学窗口位，不需要额外配置激光发射与信号处理电路板，而是通过三个预设角度的通光孔形成固定视场夹角，依托潜水器自身搭载的单目视觉摄像头，结合固定夹角的视场几何关系，通过三角测量原理计算被测物体的长度尺寸，这种设计直接省去了独立的测距处理电路、激光发射模块，既降低了装置自身的密封难度，也减少了电路故障点，在淡水、浅海100米以浅的水压环境下都能稳定工作。光学窗口采用高透亚克力材质，表面镀有防刮疏水涂层，减少水下附着物对通光效果的影响，窗口和盒体的配合处采用密封胶灌封加压圈固定的结构，杜绝水压作用下的渗漏风险。

　　实际作业时，潜水器搭载该装置航行至被测目标附近，调整姿态让装置正面的标识对准被测物体的两个端点，三个光学窗口会将被测点位的影像传递至潜水器自带的摄像头，通过预设的几何标定参数，就能直接换算出两点之间的实际长度，不需要额外的信号传输与处理单元，测量数据直接通过潜水器自身的通讯链路回传至水面操作端。装置的端盖可以快速开启，方便定期清理光学窗口内侧的凝露、检查密封胶条的老化情况，日常维护不需要拆解整个装置主体，运维效率更高。

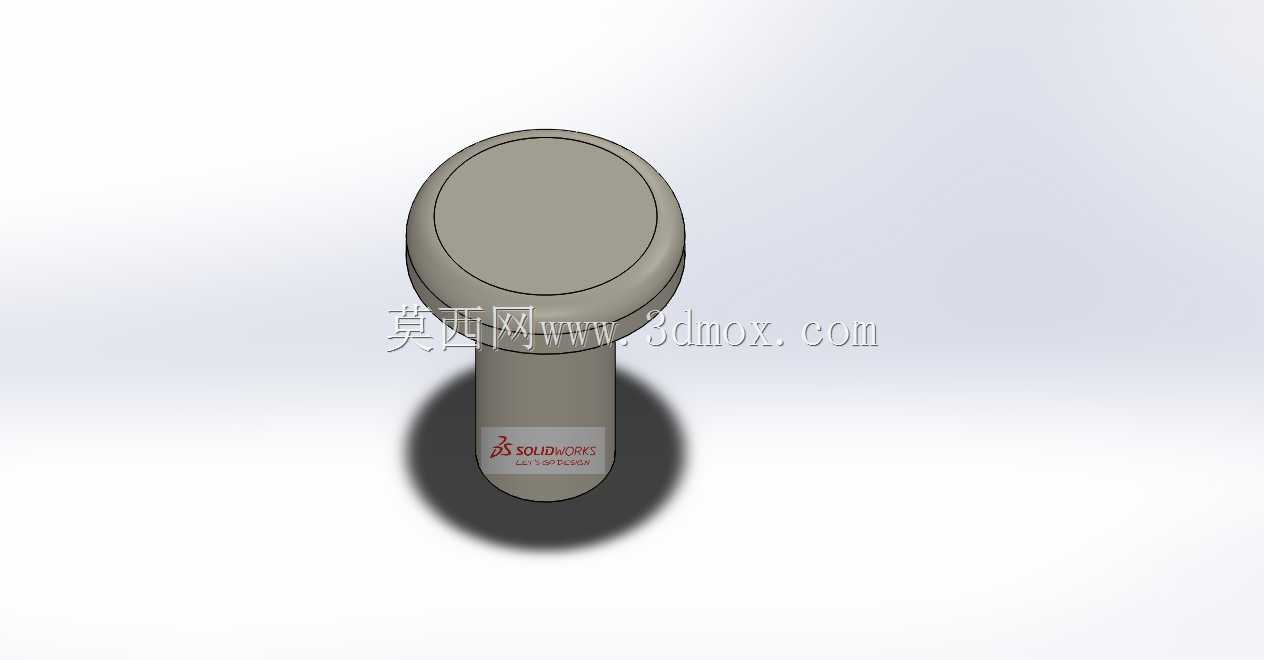

　　考虑到水下作业的碰撞风险，装置外壳采用ABS工程塑料一体注塑成型，边角位置做了加厚处理，能够承受1.5m/s速度下的硬质物体碰撞，不会出现壳体开裂的问题。铰接端盖的锁扣采用按压式不锈钢结构，在水下也能通过潜水器搭载的机械臂完成开合操作，不需要将装置回收至水面就能完成内部检查。装置整体没有外露的电线、活动易掉零件，所有配合面都做了顺滑过渡，航行时的水阻系数控制在0.3以内，不会给潜水器的姿态控制带来额外干扰。

　　不同于常规水下测量设备需要独立供电、独立信号传输的设计，这款装置完全依托搭载平台的现有硬件完成测量功能，自身不需要配置电池、通讯模块，结构可靠性大幅提升，适配各类小型观察级遥控潜水器的搭载需求，可用于水下管道破损长度测量、结构件焊缝尺寸检测、水下残骸尺寸勘测等多种作业场景，在低能见度水体中也能依靠固定视场的几何基准完成稳定测量，不会因为水体悬浮颗粒过多出现激光信号散射失效的问题。
