港口货运绞车安装承载通道钣金构件

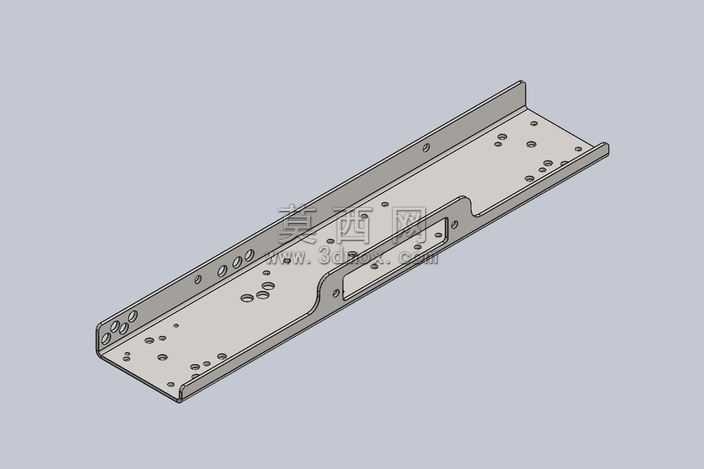

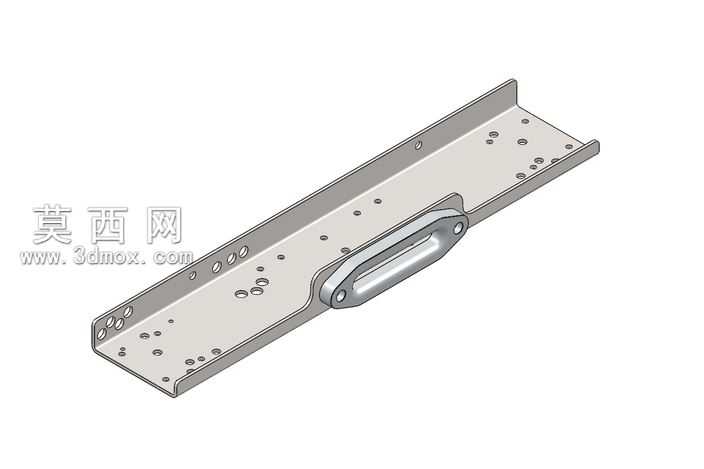

本模型为港口货运场景下通用绞车配套的安装通道承载构件，采用三维参数化建模方式完成全结构构建，建模过程严格遵循钣金加工工艺逻辑，完整还原了构件的折弯成型特征、孔位排布特征与局部加强结构。建模阶段首先依据绞车安装的承载需求与装配尺寸要求，绘制构件的主体展开轮廓草图，通过基体法兰特征构建构件的基础承载平板，再依据安装空间的避让需求，对平板侧边进行折弯操作，形成单侧立边的防护限位结构，折弯半径严格匹配常规钣金冷弯加工的工艺参数，避免出现无法落地加工的尖锐折弯或应力集中结构。在孔位设计环节，针对绞车主体的固定安装需求、通道与货运载体的装配连接需求、管线穿设的避让需求，分别排布了不同孔径的安装孔、定位孔与过线孔，所有孔位均采用拉伸切除特征完成构建，孔位间距、边距均符合机械装配的通用公差要求，同时在构件中部的受力薄弱区域，设计了内凹式的折弯加强筋结构，通过局部折弯成型提升构件的整体抗扭、抗弯承载能力，无需额外焊接加强筋即可满足绞车工作时的载荷承载需求。材质配置上，模型默认赋予热轧钢板的金属材质，还原了钣金构件经裁切、折弯、去毛刺处理后的哑光金属质感，渲染阶段采用正交等轴测视角展示构件全貌，清晰呈现各安装孔位的排布位置、折弯结构的成型角度与加强结构的形态，方便使用者直观理解构件的装配逻辑与结构特点。设计思路上，该构件以适配市面主流通用型港口货运绞车的安装尺寸为核心，兼顾不同货运车辆的安装接口兼容性，在保证结构强度满足绞车拖拽作业载荷要求的前提下，尽可能优化板材利用率，减少不必要的材料冗余，同时所有边角均做了圆角钝化处理，避免安装作业过程中出现尖锐边角划伤的安全隐患，整体结构完全适配常规钣金下料、折弯、冲孔的加工流程，可直接导出工程图用于生产制造，也可用于港口货运设备的装配模拟、运维培训等三维场景搭建。
