高精度离心式叶轮三维结构设计作品

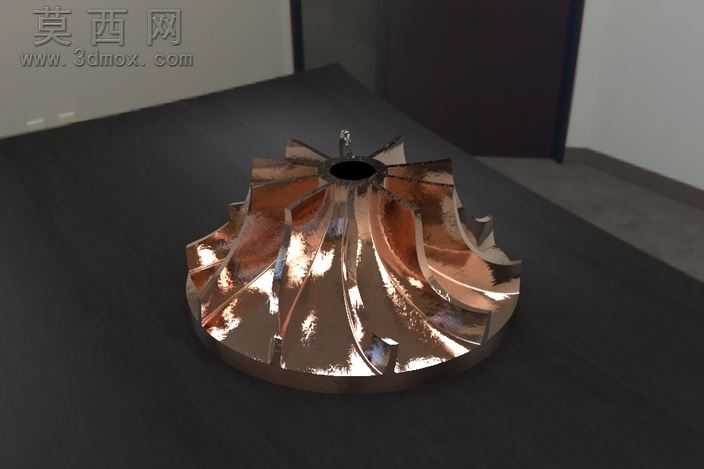

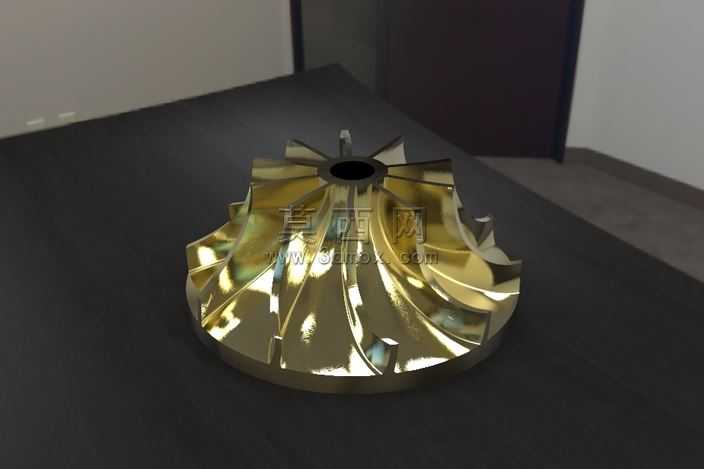

本次叶轮设计采用三维参数化建模思路完成，首先基于流体动力学基础原理确定叶轮的基础参数，包括轮毂直径、叶片数量、叶片进出口安装角、轮盖轮盘的厚度参数，建模过程中先绘制中心轮毂的回转基体，通过旋转凸台特征生成带中心安装孔的轮毂主体，中心孔预留标准轴配合尺寸，满足后续装配定位需求。叶片部分采用曲面建模方式构建，先绘制叶片的翼型截面轮廓，通过引导线放样生成单个叶片的实体结构，叶片型线采用后弯式设计，兼顾流体做功效率与结构强度，完成单个叶片建模后通过圆周阵列特征，围绕轮毂中心轴均匀阵列所有叶片，阵列过程中严格控制叶片间的节距误差，保证整体动平衡性能。建模完成后对叶片与轮毂、轮盘的衔接位置做圆角过渡处理，消除应力集中隐患，提升零件的结构可靠性。材质渲染阶段采用抛光金属材质，模拟高强度铝合金或不锈钢的表面质感，调整材质的反射参数与粗糙度，还原金属加工后的高光镜面效果，同时添加环境反射贴图，让渲染效果更贴近真实机加工零件的视觉表现。结构设计上充分考虑叶轮的实际工况，轮盘部分采用等强度设计思路，从轮毂到外缘厚度逐步平滑过渡，既降低整体转动惯量，又保证高速旋转下的结构强度，叶片前缘做圆滑修型处理，减少流体入口冲击损失，叶片尾缘做厚度收窄设计，降低流体出口尾迹损失。建模过程中对所有特征做全参数化关联，后续可根据不同的流量、压升工况需求，快速调整叶片角度、叶片数量、轮毂比等核心参数，快速生成适配不同场景的叶轮模型，整体模型结构完整，特征树逻辑清晰，无冗余几何元素，可直接导入后续仿真模块做流场分析、结构强度校核，也可用于数控加工编程生成加工刀路，满足从设计到生产的全流程使用需求。
