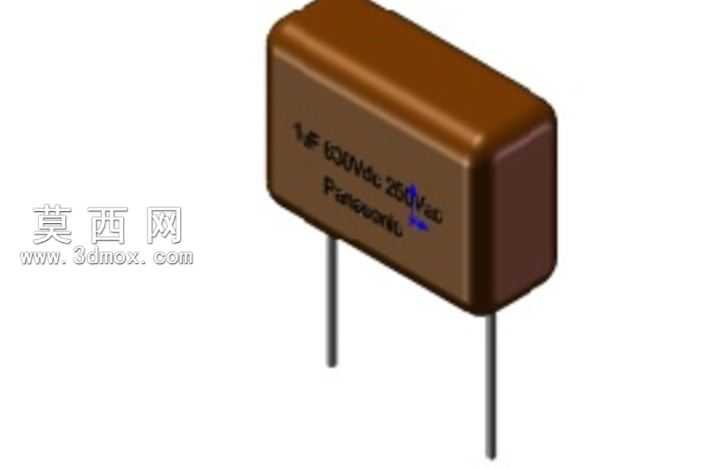

直插式聚酯金属薄膜电容器三维建模

本模型为直插式聚酯金属薄膜电容器的三维数字化建模成果，建模过程以真实工业级同规格电容实物的测绘尺寸为基准，严格还原元件的真实外观与结构比例。建模初期先梳理直插电容的结构组成，将整体拆分为环氧封装主体、引脚两大核心模块，先通过草图绘制封装主体的截面轮廓，采用拉伸倒圆角的方式构建出棕褐色环氧外壳的基础实体，对外壳边缘做符合注塑工艺特征的小圆角处理，还原真实塑封元件的边角质感，避免生硬直角带来的失真感。外壳表面的标识区域采用包覆特征实现参数刻印效果，精准还原额定容量、耐压参数、品牌标识的排版位置与字符比例，确保标识信息和实物排布逻辑一致。引脚部分以圆柱体特征为基础，根据直插元件的引脚间距、引脚直径、引脚伸出长度做参数化建模，对引脚与封装主体衔接的位置做微小的过渡处理，还原真实电容引脚根部的包封固定结构，避免引脚与主体衔接处出现生硬的拼接断层。材质渲染阶段，环氧封装主体赋予哑光棕褐色塑封材质，调整材质的粗糙度参数模拟真实塑壳的微磨砂质感，避免过高反光带来的塑料廉价感；引脚部分赋予镀锡金属材质，调整金属的反射率与细微粗糙度，还原直插元件引脚的半光亮镀锡表面质感，既体现金属材质的反光特性，又不会出现镜面反射的失真效果。建模全程采用全参数化设计逻辑，所有尺寸均关联全局参数变量，可根据不同容值、不同耐压规格的同系列电容快速调整封装尺寸、引脚间距、标识内容，适配不同电路设计场景的元件选型展示需求。模型整体结构简洁严谨，无多余冗余特征，所有曲面与实体均经过几何检查，不存在破面、重叠面、非流形几何等建模错误，可直接用于电子电路装配模拟、PCB布局干涉检查、产品爆炸图制作、电子教学演示等多个场景，能够精准还原直插聚酯电容在整机装配中的空间占位与外观特征，为电子产品的结构设计、装配验证提供可靠的数字化元件参考。
