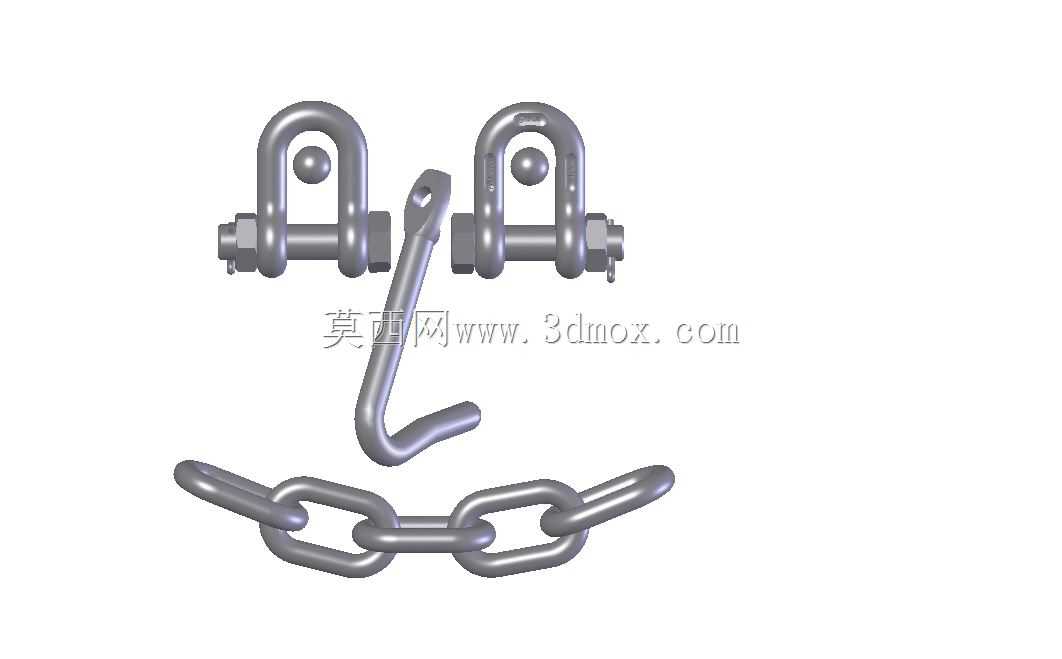

创意笑脸造型起重索具组合结构

　　这套创意组合构件将常规起重索具的标准零件通过排布组合形成笑脸视觉效果，核心组成包含两个弓形卸扣、一个眼型吊钩、三连环链条段，所有零件均采用起重索具通用的合金结构钢材质设计，表面做镀锌钝化处理的工艺预留，适配常规户外起重作业的防腐蚀需求。从实际应用场景来看，这类构件的基础功能单元可单独拆分使用，弓形卸扣多用于起重作业中吊索与被吊物的快速连接，额定载荷覆盖0.5T到5T的常规轻型起重区间，其销轴采用螺纹旋紧结构，安装时需保证销轴完全拧入卸扣本体的螺纹孔内，避免受载后销轴脱出引发安全事故；眼型吊钩可配合卸扣或钢丝绳索具使用，钩头处设有防脱卡板的安装位，防止吊装过程中吊索从钩口滑出；三连环链条段采用短环起重链的标准尺寸设计，

　　链环之间的铰接间隙控制在0.5mm到1mm之间，既保证链条受载时的力传递均匀，也避免间隙过大导致链条晃动幅度过高。设计过程中首先对每个标准索具零件做1:1的参数化建模，卸扣的本体圆弧过渡处采用R12的圆角，避免应力集中，销轴头部的六角尺寸匹配常规19号扳手的操作空间，方便现场安装拆卸；吊钩的钩身弯曲段按照等强度梁原理做变截面设计，钩尖位置厚度比钩身根部薄3mm，在保证额定载荷强度的前提下降低整体自重；链条的每个链环采用圆钢弯制后对焊的工艺结构建模，焊口位置做打磨平滑处理，避免焊渣残留导致的应力集中问题。在安装边界上，两个卸扣平行排布作为笑脸的眼部结构，横向中心距控制在120mm，吊钩倾斜布置作为鼻部结构，钩头朝向左侧，

　　钩尾的吊环与上部卸扣的销轴保持20mm的安全间隙，避免作业时两个构件发生碰撞干涉；下部的链条段水平布置作为嘴部结构，链条两端的链环分别与对应侧卸扣的本体保持15mm的间距，既保证视觉上的笑脸造型完整，也不会影响每个零件单独作为索具使用时的活动自由度。从结构受力角度验证，当每个零件单独承受额定载荷时，卸扣本体的最大应力出现在弯曲段内侧，数值控制在材料屈服强度的60%以内，符合起重索具的安全系数要求；吊钩的最大应力出现在钩身与吊环的过渡位置，通过R8的圆角过渡有效降低应力集中系数；链条链环的最大应力出现在链环相互接触的挤压面，建模时预留了表面热处理的硬化层深度，提升接触位置的耐磨性能。

　　这类创意排布的索具模型一方面可作为起重索具教学的演示素材，帮助新入行的结构设计人员快速识别不同索具零件的外形特征与安装位置，另一方面也可作为五金产品宣传的创意展示方案，将冰冷的工业零件通过趣味化的排布传递出更具亲和力的品牌感知。建模过程中对每个零件的配合间隙做了精准控制，卸扣销轴与本体的配合采用H8/f7的间隙配合，保证销轴可手动顺畅旋入，不需要借助工具强行敲击；吊钩的吊环内孔直径比配套卸扣的销轴直径大2mm，方便现场快速挂接；链条链环之间的铰接间隙保证链条可在水平和垂直方向各做30度以内的弯折，适配不同吊装角度的使用需求。
