互锁双环创意曲面造型结构设计

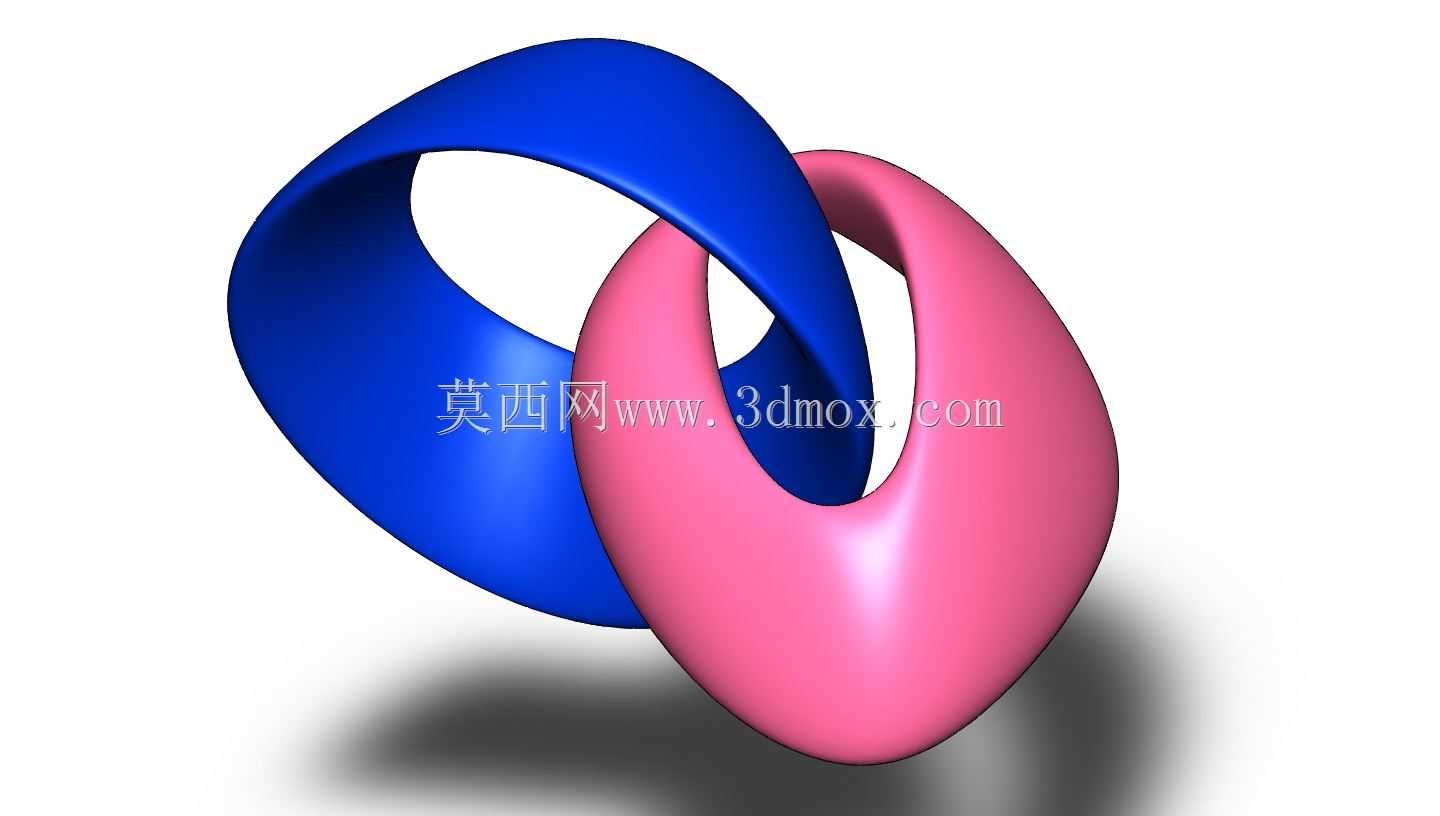

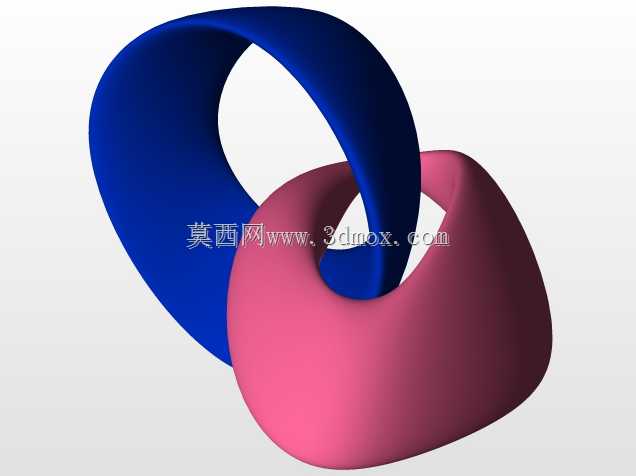

　　该造型采用双环互锁的拓扑结构设计，两个独立的闭合曲面环体以空间交错的方式实现无紧固件的嵌套配合，环体之间保留均匀的活动间隙，既保证了结构的视觉整体性，又避免了实体干涉问题。从结构设计逻辑来看，这类曲面互锁结构最初的应用场景可追溯至工业产品的装饰性连接部件，比如高端消费电子的外观装饰环、文创产品的结构连接件，以及工业设计领域的概念造型验证件，在实际生产中可通过五轴加工、3D打印或者注塑成型实现批量制作。

　　设计过程中首先需要确定两个环体的空间运动轨迹，两个环的中心曲线均采用非闭合的莫比乌斯衍生曲线变体，通过调整曲线的曲率变化率，让环体从粗到细的过渡段保持均匀的壁厚，避免出现局部壁厚过薄导致的结构强度不足问题。环体的截面采用渐变的椭圆截面，在两个环的交错接触区域，截面长轴方向顺着环体的空间扭转角度调整，保证两个环在交错位置的最小间隙控制在0.2mm到0.5mm之间，既不会因为间隙过大显得结构松散，也不会因为间隙过小导致装配卡滞或者运动摩擦。

　　从安装边界来看，该造型整体外轮廓的最大包络尺寸可根据实际应用场景缩放，作为桌面文创摆件使用时，整体高度控制在120mm到180mm之间即可，底部可通过增加平面支撑座实现平稳放置，支撑座与环体的连接采用隐藏式的插接结构，不破坏外观曲面的完整性；如果作为工业产品的装饰部件使用，可在其中一个环体的非外观面预留安装螺柱或者粘接定位面，安装时需要注意两个环体的相对角度，保证互锁结构的活动自由度不会被安装位限制。

　　在曲面建模阶段，需要重点处理两个环体相交区域的曲面连续性，所有外露曲面均达到G2连续标准，避免出现曲面棱线或者光影断层，保证后期渲染或者实体加工后的表面质感。环体的壁厚根据加工工艺调整，采用3D打印制作时壁厚不小于1.2mm，采用注塑工艺时壁厚控制在1.5mm到2.5mm之间，同时在环体的曲率变化较大的位置做局部加厚处理，避免注塑过程中出现缩痕或者填充不足的问题。

　　这类互锁曲面结构的实际用途并不局限于装饰摆件，在机械传动领域，类似的空间环扣结构可作为柔性连接部件的原型，通过调整环体的截面形状和间隙大小，实现特定角度的扭矩传递或者缓冲减震功能；在工业设计教学领域，该造型可作为高阶曲面建模的练习案例，帮助建模人员掌握空间曲线构建、曲面连续性调整、实体干涉检查等核心建模技能。设计时需要注意，两个环体的空间位置不能出现完全对称的结构，否则会导致互锁结构无法装配，必须在其中一个环体的曲率段预留装配导入角度，让两个环体可以通过特定角度的旋转实现嵌套配合，装配完成后两个环体可围绕交错轴线做小角度的相对转动，不会出现松脱分离的情况。

　　从结构强度角度分析，环体的受力主要集中在曲率最大的弯转区域，设计时通过有限元分析验证，在常规摆放或者轻度触碰的工况下，环体的最大应力远低于常用塑料或者光敏树脂材料的屈服强度，不会出现断裂变形的问题。如果采用金属材质制作，可通过失蜡铸造或者金属3D打印的方式加工，表面处理可采用抛光、喷塑或者电镀工艺，进一步提升外观质感。
