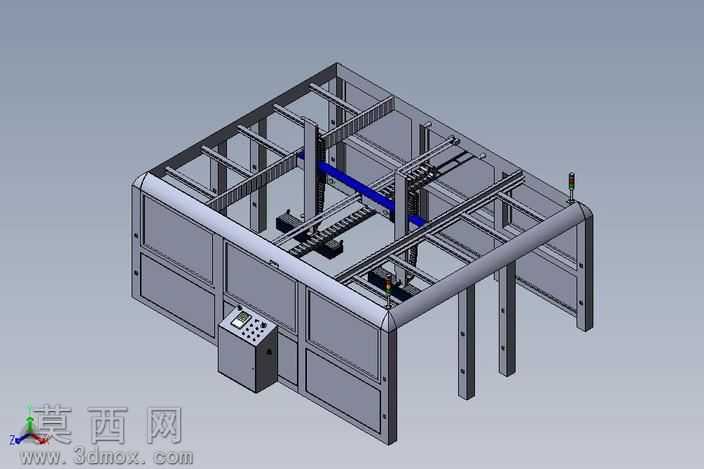

龙门式多工位自动化加工工作站框架结构

本模型采用三维参数化建模方式完成整体搭建，完整还原了龙门式多工位自动化加工工作站的整体框架与核心布局。建模过程中优先遵循模块化设计思路，将整体结构拆分为外防护框架、龙门横梁运动模组、底部工位安装基座、侧边操作控制箱四大独立模块分别建模后完成装配，各模块间的装配约束完全匹配实际设备的安装逻辑，可清晰呈现各部件的装配关系与运动空间预留。材质渲染层面，设备外防护钣金件采用哑光冷灰色金属材质模拟冷轧钢板喷塑的真实质感，龙门运动横梁采用深蓝色工程塑料与金属结合的材质区分传动部件与结构件，操作控制箱面板做了细微的磨砂质感处理，按钮、指示灯等小型元件单独赋予对应色彩与材质，整体渲染效果贴近工业设备真实外观，无过度夸张的特效处理，可直接用于方案展示与结构评审。结构设计上，整体采用方通焊接框架作为承载主体，外覆可拆卸式钣金护板，既保证整体结构刚性，又方便后期内部机构的维护检修；龙门横梁采用双立柱支撑结构，横向运动导轨沿横梁长度方向布置，预留了多组滑座安装位，可适配不同的加工执行末端，满足多工位并行作业的布局需求；底部基座预留了标准化的工装安装接口，可根据加工工序需求快速更换不同的定位工装，具备较强的柔性生产适配能力；侧边独立设置的操作控制箱采用倾斜式操作面板设计，符合人体工程学操作高度，面板上预留了显示屏、操作按钮、急停开关的安装位，与主体框架的走线通道做了连通设计，还原真实设备的布线逻辑。设计过程中充分考虑了设备的实际使用场景，整体框架的尺寸比例、各运动轴的行程预留、安全防护的覆盖范围均参考同类量产自动化设备的参数进行设定，护板上预留了透明观察窗的安装位，既可以在设备运行时观察内部加工状态，又能起到安全防护作用，顶部预留了三色警示灯的安装接口，完整还原工业设备的安全配置逻辑，整体模型结构完整，细节到位，可作为同类自动化设备方案设计的参考模板使用。
