ARCOL HS10铝壳面板安装固定电阻器结构设计

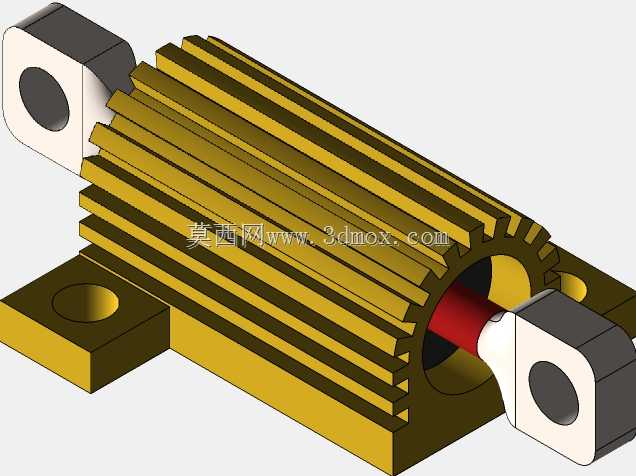

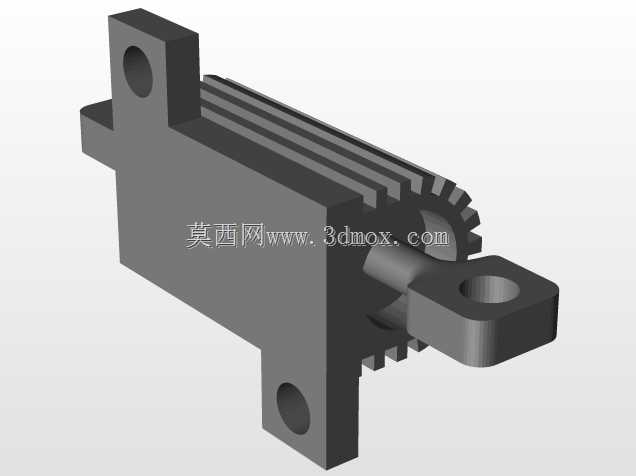

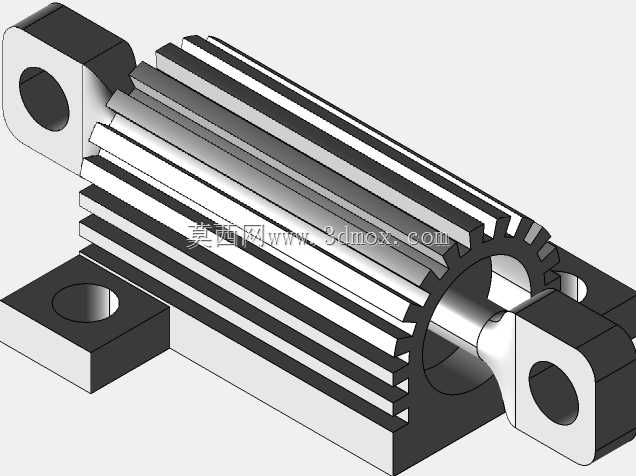

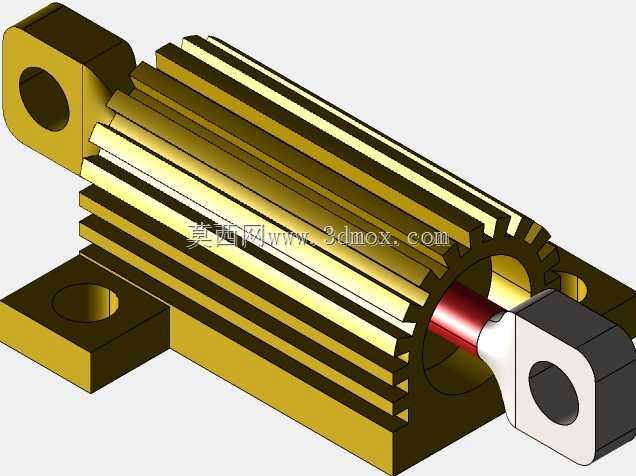

　　在工业电控系统、大功率电源回路、伺服驱动制动回路以及测试负载设备中，这类铝外壳面板安装固定电阻是十分常见的被动元件，核心作用是承担功率耗散、回路限流、制动能量泄放等功能，区别于普通小功率碳膜电阻，这类带铝制散热外壳的电阻能够在持续通流工况下稳定工作，避免电阻本体过热导致的阻值漂移、绝缘失效甚至烧毁问题。从结构设计来看，这款电阻的主体采用轴向排布的绕线电阻芯，外部包裹带轴向散热鳍片的铝合金挤压外壳，鳍片沿电阻轴向整周分布，这种结构并非随意设计——当电阻在工作中产生焦耳热时，热量可以通过电阻芯与铝壳内壁的导热填充层快速传导到外表面，轴向鳍片大幅增加了与空气的接触面积，无论是自然对流冷却还是配合设备内部的风道强制风冷，都能有效降低电阻本体的温升，保证长时间额定功率下的运行稳定性。电阻两端的安装支座是这款产品结构设计的核心考量点，区别于轴向引线电阻的悬空安装方式，这款电阻采用两端带安装孔的固定支脚，其中一端为L型弯折的安装底座，底座上开有沉头安装孔，另一端为带通孔的片状支耳，这种双支座的安装结构能够让电阻牢牢固定在设备的面板、安装板或者机架型材上，避免设备运行过程中的振动导致电阻移位、引线拉扯断裂的问题，安装时不需要额外定制固定卡箍，直接通过螺栓穿过安装孔即可完成固定，大幅降低了装配环节的复杂度。在实际选型应用中，这类电阻的安装边界需要重点关注：首先是电阻主体的外径与鳍片的外轮廓尺寸，安装时需要在鳍片周边预留足够的散热空间，

　　不能将鳍片紧贴其他隔热部件或者设备外壳内壁，否则会阻断空气对流路径，导致散热效率骤降；其次是两端安装支座的孔位间距，设计安装板时需要严格匹配两个安装孔的中心距，同时要考虑安装孔的孔径适配常用的紧固件规格，避免出现孔位偏差导致的装配应力，长期的装配应力会传导到电阻内部的瓷芯，可能导致瓷芯破裂、电阻丝断裂的失效问题。从功能特性上看，铝制外壳除了散热作用之外，还具备电磁屏蔽的效果，能够减少电阻工作时对周边敏感弱电元件的电磁干扰，同时外壳本身具备较高的结构强度，能够在工业现场的多尘、轻微溅湿环境下保护内部电阻芯，相比裸漏的绕线电阻，防护等级更高，适合在工业控制柜、户外电力设备、轨道交通辅助电源这类工况相对复杂的场景中使用。在三维建模过程中，

　　需要重点还原几个关键结构细节：一是铝壳外表面的轴向鳍片的齿形参数，包括齿高、齿厚、齿间距，这些参数直接决定了散热面积的计算准确性，如果建模时简化了鳍片结构，后续做热仿真分析时会出现较大的温升计算偏差；二是两端安装支脚的结构细节，包括L型底座的弯折角度、安装孔的沉头深度、支耳与电阻主体的连接位置，这些尺寸直接关系到装配干涉检查的准确性，如果建模时忽略了支脚的厚度或者安装孔的位置，在实际装配时很可能出现螺栓无法安装、电阻与周边部件碰撞的问题；三是电阻两端的绝缘封装结构，也就是支耳与铝壳之间的绝缘隔离部分，这部分结构需要保证足够的绝缘距离，避免带电的电阻端盖与接地的铝壳之间出现爬电、击穿问题，建模时需要准确还原绝缘件的外形尺寸，

　　确保电气间隙符合安规要求。在设备布局设计时，这类电阻通常会被布置在控制柜的下部或者靠近风道出口的位置，因为电阻工作时表面温度较高，布置在下部可以避免热空气上升影响上方的弱电控制板卡，同时靠近风道出口可以让散热气流直接带走鳍片上的热量，进一步提升散热效率；如果是多只电阻并排安装，需要预留足够的间距，避免相邻电阻的热量互相叠加，导致整体温升超标。另外，这类电阻的引线端通常会采用螺栓接线结构，相比焊接引线，螺栓接线能够承受更大的电流，同时方便现场维护更换，建模时也需要还原接线端的螺栓尺寸与接线空间，确保接线时能够有足够的操作空间拧紧螺栓，避免因为空间不足导致的接线虚接问题，虚接会导致接触电阻过大，工作时接头发热严重，甚至引发烧蚀、起火的安全隐患。从结构可靠性角度来看，铝壳与内部电阻芯之间的填充层是保证寿命的关键，建模时虽然不需要还原填充层的内部材质，但需要明确铝壳内壁与电阻芯之间的配合间隙，这个间隙是预留填充导热材料的空间，如果间隙设计过小，导热材料无法充分填充，会出现空气间隙，大幅降低导热效率；如果间隙过大，会导致电阻整体外径不必要的增大，占用过多的安装空间。两端的安装支脚采用与铝壳机械铆接的结构，这种连接方式相比焊接，不会因为高温焊接导致内部绝缘材料受热老化，同时连接强度足够承受设备运输、运行过程中的振动冲击，建模时需要还原铆接位置的结构，确保支脚与铝壳的连接位置没有结构松动的设计缺陷。
