ARCOL HS-15型固定电阻器安装结构

　　在工业电气控制回路、大功率电源测试平台、变频驱动设备的负载回路中，功率型固定电阻器是承担限流、分压、能耗制动、浪涌吸收功能的核心无源元件，其安装结构的合理性直接决定元件散热效率、抗震性能与长期运行可靠性。本次呈现的ARCOL HS-15固定电阻器配套安装结构，完全围绕该型号电阻的实际使用工况完成结构还原，所有安装边界、外形特征均匹配元件实际装配需求。

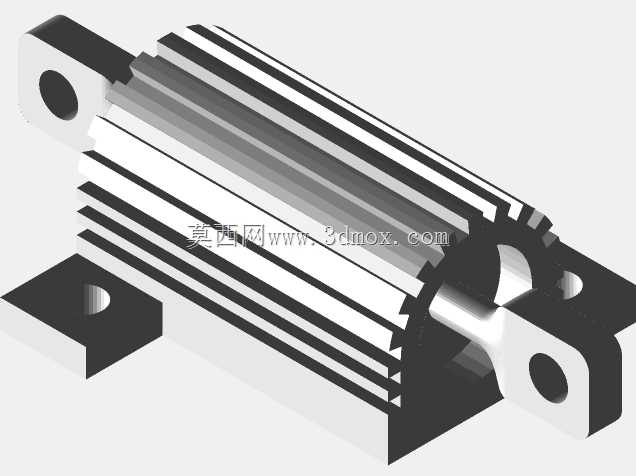

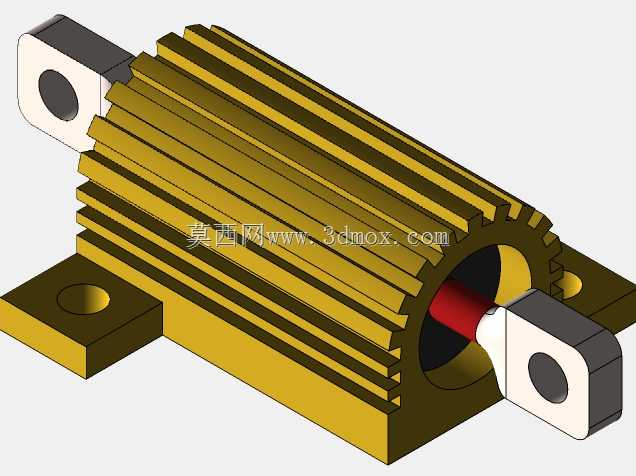

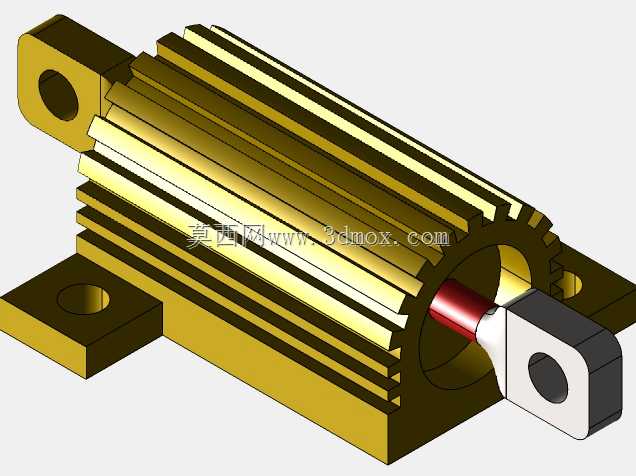

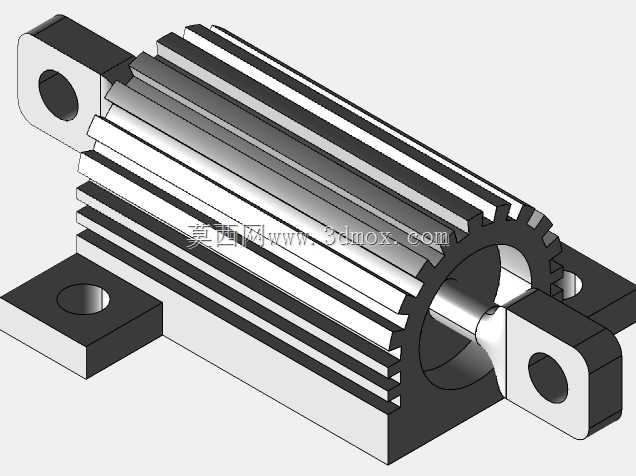

　　从结构设计逻辑来看，该电阻采用轴向带安装底座的布局，主体为带轴向散热鳍片的圆柱腔体，鳍片沿电阻轴向平行排布，这种结构并非为了造型美观，而是在有限安装空间内最大化拓展散热接触面积，当电阻通过额定功率电流产生焦耳热时，热量可通过鳍片与周围空气形成对流快速散出，避免电阻芯体温度超过耐受阈值导致阻值漂移甚至绝缘失效。电阻两端的安装支脚采用差异化设计，一端为与主体一体成型的带安装孔固定耳，另一端为独立的接线端子固定座，其中接线端与电阻本体之间设置了绝缘隔离结构，避免带电端子与金属散热壳体直接接触引发短路风险。

　　安装边界层面，该结构预留的两个安装固定孔位完全匹配HS-15型号的标准安装孔距，底座支脚的厚度、孔径均适配工业场景常用的M4/M5规格安装螺栓，安装时无需额外打孔改制，可直接固定在设备安装面板、散热支架或者电气柜内的安装梁上。接线端子的开孔尺寸适配常规冷压接线端子，接线完成后可保证足够的接触压力，避免大电流工况下接线端发热氧化。

　　实际选型应用中，这类带标准安装面板的功率电阻，常被用于伺服驱动器的能耗制动回路，当伺服电机快速减速时，电机回馈的能量通过该电阻转化为热能消耗，避免直流母线电压过压触发设备保护；在大功率充电设备的预充回路中，该电阻可限制电容初始充电的浪涌电流，减少大电流对回路内接触器、电容元件的电流冲击；在实验室负载测试场景中，多只该型号电阻可通过串并联组合搭建不同功率等级的假负载，完成电源、功放类产品的带载能力测试。

　　结构建模过程中，需要重点关注几个关键配合尺寸：一是散热鳍片的外径与安装支脚的高度差，这个尺寸决定了电阻安装后鳍片与安装面的间隙，间隙过小会阻碍鳍片底部的空气流通，降低整体散热效率；二是两端安装孔的同轴度，若孔位同轴度偏差超过0.2mm，实际安装时会出现螺栓无法穿入、安装应力过大的问题，长期运行中震动可能导致电阻壳体开裂；三是接线端子与散热壳体之间的绝缘距离，这个尺寸必须满足电气安规要求，避免不同电位之间出现爬电击穿。

　　不同于小功率碳膜电阻的直插安装方式，这类15W等级的铝壳功率电阻，安装时通常会在底座与安装面之间涂抹薄层导热硅脂，将电阻壳体的部分热量传导至设备金属面板或者专用散热片上，进一步提升电阻的过载能力。建模还原的结构完整保留了电阻本体的所有装配特征，包括鳍片的倒角、安装孔的沉台结构、接线端子的绝缘层轮廓，可直接用于电气柜的装配干涉检查、设备布线模拟、散热仿真分析等场景，帮助结构设计人员在设备整体设计阶段提前确认元件安装空间，避免后期装配时出现空间干涉、散热距离不足等问题。

　　在设备抗震设计层面，两端带固定支脚的结构相比单端固定的电阻，可承受更高等级的震动冲击，适配轨道交通、工程机械、车载设备等震动工况较为恶劣的应用场景，安装完成后电阻本体不会因为长期震动出现松动、接线脱落的问题。电阻外壳采用铝合金材质经氧化处理，表面的金色氧化层既可以提升外壳的耐腐蚀性能，也可以提升热辐射效率，在密闭电气柜内空气对流较弱的场景下，通过热辐射散出的热量占比可达到总散热量的30%左右，进一步提升电阻的运行稳定性。
