小型气动夹持执行机构三维设计

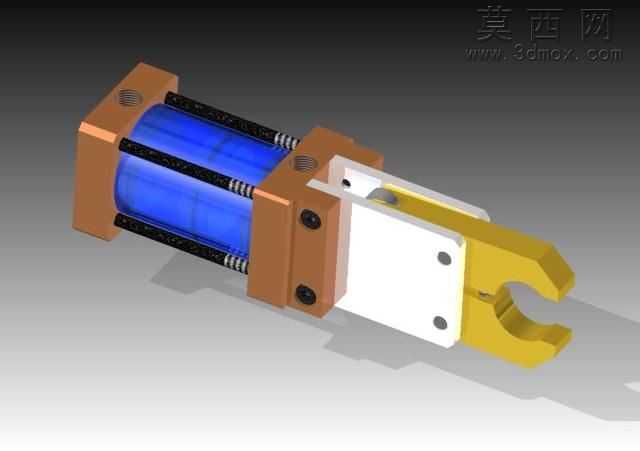

本作品为小型气动夹持器的三维建模设计成果，建模过程中严格遵循气动执行元件的设计逻辑，对整体结构进行了完整的参数化搭建。首先从动力单元部分开始构建，还原了气缸缸体的筒状结构，对缸体两端的端盖安装位、密封槽结构、导向杆穿装孔都做了精准的特征建模，四根平行导向杆搭配复位弹簧的结构完整复刻，弹簧的螺旋特征通过螺旋扫描命令生成，还原了弹簧自由长度、线径、节距等关键参数，确保结构运动逻辑符合气动夹爪的工作原理。传动与执行端的建模重点还原了夹爪的铰接结构，对夹爪的开合铰接点、钳口的夹持轮廓做了细化处理，钳口的弧形卡口设计适配常见轴类、小尺寸工件的夹持需求，夹爪与气缸活塞的连接滑块部分做了滑动配合的特征设计，保证活塞往复运动时可以顺畅带动夹爪完成开合动作。材质渲染阶段，针对不同部件的实际材质做了区分设置：气缸端盖、夹爪基座部分设置为棕褐色金属材质，模拟硬质阳极氧化铝合金的表面质感，调整了金属粗糙度与反射参数还原氧化层的哑光金属效果；气缸缸筒部分设置为半透明深蓝色材质，模拟可视化透明气缸管的效果，可直观呈现内部活塞的运动位置；导向复位弹簧设置为亮银色金属材质，还原弹簧钢的高反光金属质感；前端夹爪设置为亮黄色工程塑料或镀彩锌金属质感，白色安装连接板设置为哑光白色硬质塑料或阳极氧化铝板质感，不同部件的材质区分清晰，渲染后整体视觉层次分明，各部件结构辨识度高。设计思路上围绕小型自动化工位的紧凑夹持需求展开，整体结构布局紧凑，将气缸动力单元与夹爪执行单元集成设计，省去了额外的传动连接结构，缩小了整体安装体积，适合在狭小空间的自动化设备上安装使用；平行导向杆的设计保证了活塞运动的直线度，避免活塞受径向力出现卡滞，提升夹持动作的稳定性；复位弹簧的配置可在断气状态下让夹爪保持初始张开或闭合状态，提升使用安全性。建模过程中对各部件的装配配合关系做了校验，所有铰接、滑动、固定配合都符合实际装配逻辑，不存在结构干涉问题，可直接用于运动仿真演示、工装方案选型参考以及非标自动化设备的夹持工位设计参考。
