双工位抓取式自动装箱设备三维设计

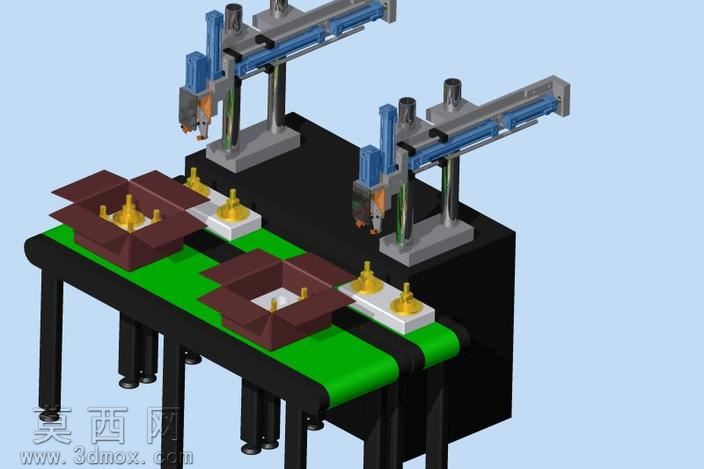

本模型为双工位自动装箱设备的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，所有零部件均按照实际工业设备的尺寸比例进行1:1还原，确保各运动机构的干涉检查全部通过，无装配错位与运动冲突问题。渲染阶段针对不同部件赋予了贴合实际工业场景的材质属性：设备支撑机架采用哑光黑色金属材质模拟冷轧钢板焊接机架的质感，输送线皮带采用高饱和度哑光绿色橡胶材质还原工业流水线皮带的视觉效果，抓取机械手的立柱与横梁采用银灰色金属材质搭配蓝色端盖，还原线性模组的工业外观，待装箱工件采用亮金色金属材质模拟黄铜加工件的质感，包装箱采用深棕色哑光瓦楞纸材质，通过光影参数调整让整体渲染效果具备清晰的结构辨识度，能够直观展示设备的运行逻辑。结构设计上，设备采用双抓取工位并行布局，两套独立的三轴线性抓取机械手对称布置在输送线侧方，输送线采用双皮带并行结构，分别输送待装箱工件与空置包装箱，机械手可完成X轴横向移动、Z轴垂直升降、末端执行件旋转抓取的动作，能够将输送线上定位完成的工件精准抓取后放入对应位置的包装箱内，双工位设计可交替完成装箱动作，大幅提升装箱作业的整体效率，设备底部的支撑腿配备可调脚杯，可适配不同安装地面的水平度调整需求。设计思路围绕中小规格五金零件的自动化装箱场景展开，摒弃传统单工位装箱的等待时间损耗，通过双工位并行作业、输送线精准定位、机械手路径优化的设计逻辑，实现工件上料、定位、抓取、装箱全流程的自动化运行，无需人工干预即可完成连续装箱作业，模型完整保留了所有装配关系与零件特征，可直接用于方案展示、结构优化与教学演示场景，能够清晰展现自动装箱设备的工作原理与结构组成。
