双排16位垂直板接母座连接器结构设计

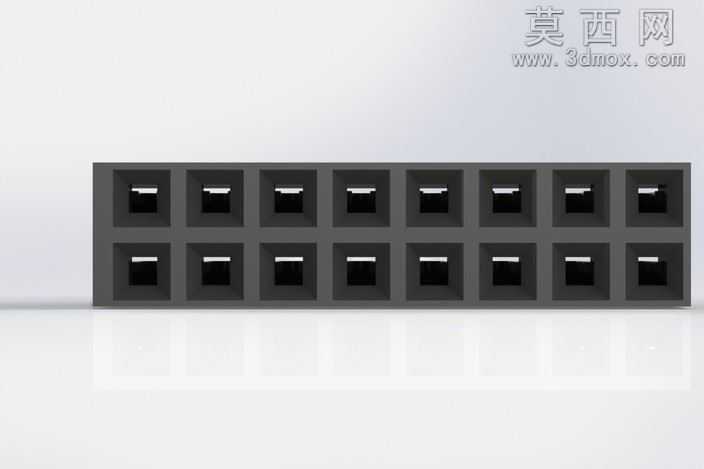

本作品为双排16位垂直连接套接字的三维建模设计，建模阶段首先依据连接器行业通用的0.100英寸间距标准确定基础参数，先绘制单排8个接触孔位的截面轮廓，通过拉伸生成单排塑壳基体后，再通过阵列命令生成双排平行的孔位结构，严格控制孔位的行间距与列间距公差，保证公头插针可顺畅对位插入。塑壳主体采用哑光黑色绝缘塑胶材质，建模时对塑壳的外边缘做了微小的倒角处理，既还原实际注塑件的脱模工艺特征，也避免尖锐边角在装配时划伤操作人员或电路板。接触端子部分采用镀锡铜合金材质，建模时先绘制单根直插端子的截面，通过拉伸生成端子主体后，将端子与塑壳上的安装孔做配合装配，再通过线性阵列生成全部16根端子，端子伸出塑壳的长度严格匹配通孔焊点的焊接要求，保证过波峰焊时端子可充分贯穿电路板焊盘实现可靠连接。渲染阶段采用柔和的漫反射打光方案，重点突出塑壳的哑光质感与金属端子的金属光泽，同时清晰展示双排孔位的排布结构与端子的伸出形态。设计过程中充分考虑连接器的实际使用场景，塑壳上的每个插孔内部都预留了接触弹片的安装空间，端子的引脚部分做了平直度校准，保证垂直安装时所有引脚可同时接触电路板焊盘，避免出现虚焊、偏位的问题。整体建模严格遵循接插件的实际生产尺寸规范，所有结构特征都对应实际量产产品的工艺要求，既还原了产品的外观形态，也完整呈现了内部孔位排布、端子装配的核心结构，可用于电子装配工艺演示、电路板布局适配验证等场景。
