不锈钢异径同心管路连接接头结构

　　在流体输送管路系统的布设场景中，不同管径的管线衔接是管路布设环节无法避开的结构需求，这类同心异径接头正是为解决同轴线状态下的管径过渡需求设计的核心管件，在食品级流体输送、化工介质传输、市政给排水、洁净通风管路等场景中都有广泛应用。从实际使用场景来看，这类不锈钢材质的异径接头，优先适配对管路洁净度、耐腐蚀性有要求的输送场景，比如饮品生产的物料输送管线、制药行业的纯化水回路、化工领域的弱腐蚀性介质输送管路，不锈钢材质的内壁光滑特性，能够减少介质残留，降低管路清洁维护的难度，同时耐受常规工况下的介质腐蚀，延长管路整体的服役周期。

　　从结构设计思路来看，该接头采用同心变径的结构形式，两端的连接端面为带凸缘的对焊结构，能够与同规格的管路端口实现对齐焊接，焊接后连接位置的强度与管路本体保持一致，不会出现局部应力集中的薄弱点。同心结构的设计，能够保证介质在变径位置流动时的流态相对稳定，减少偏心变径带来的介质偏流、局部涡流问题，降低变径位置的管路冲刷损耗，同时也能避免管路变径位置出现气阻、积液的问题，尤其适配垂直布设的管路变径场景，不会因为偏心结构导致管路内残留介质无法排净。

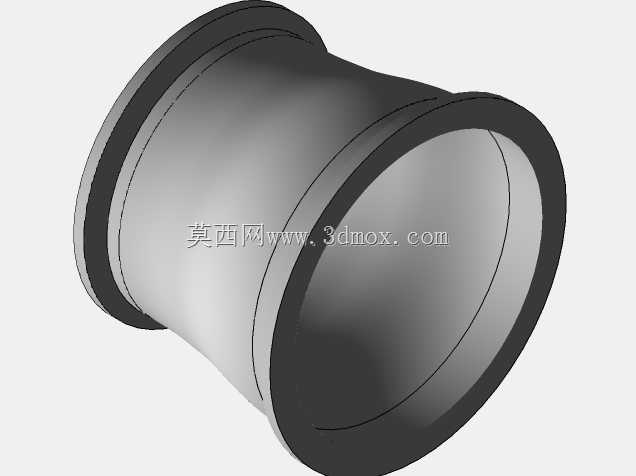

　　从外形尺寸与安装边界来看，该接头整体为两端扩口的锥台过渡结构，两端的连接端面外径匹配对应规格的管路外径，凸缘位置的厚度与常规管路壁厚保持一致，焊接时能够保证焊口位置的熔接深度均匀，不会出现焊穿或者虚焊的问题。中间的锥度过渡段采用平缓的变径斜率，没有出现截面突变的台阶结构，介质流经时的局部阻力系数更低，能够减少管路系统的压力损失，降低输送动力的能耗。安装过程中，该接头不需要额外的转接配件，直接与两端管路对齐后进行环缝焊接即可，安装后整体管路的同轴度能够得到保证，不会出现管路偏斜的问题，减少管路安装后的内应力积累，避免长期运行过程中焊口位置因为应力集中出现开裂渗漏的问题。

　　从功能特性来看，该接头整体采用不锈钢一体成型结构，没有拼接焊缝，整体结构强度更高，能够耐受管路系统的常规工作压力，在额定压力工况下不会出现结构变形或者渗漏问题。内壁的光滑过渡结构，不会在变径位置形成介质滞留区，对于有洁净要求的输送场景，能够减少细菌滋生的风险，满足卫生级管路的使用要求。两端的凸缘结构除了作为焊接定位的基准面之外，也能够在管路检修时作为拆卸的受力点，方便后期对管路分段进行拆解维护，不会因为焊接后没有受力位置导致拆卸困难。在实际选型过程中，需要根据两端连接的管路外径匹配对应规格的接头，同时结合输送介质的特性、工作压力、工作温度确认材质的适配性，该类不锈钢接头能够覆盖绝大多数常规民用、工业流体输送场景的变径连接需求，结构简单可靠，安装维护便捷，是管路布设中非常常用的衔接配件。
