NAAMM标准格栅楼梯踏步结构设计

　　在工业厂房、市政管廊、户外设备检修平台、商用建筑消防通道的楼梯搭建场景中，格栅踏步是兼顾承载、防滑、排水排屑需求的核心受力构件，不同于整体冲压的封闭式踏步，格栅结构的通透特性可以避免踏步表面积水、积油、积留工业碎屑，在潮湿、多粉尘、有切削液洒落的车间环境中，能大幅降低人员通行滑倒的风险，同时自重较同承载等级的实心钢板踏步降低40%以上，有效减少楼梯梯梁的载荷负担。

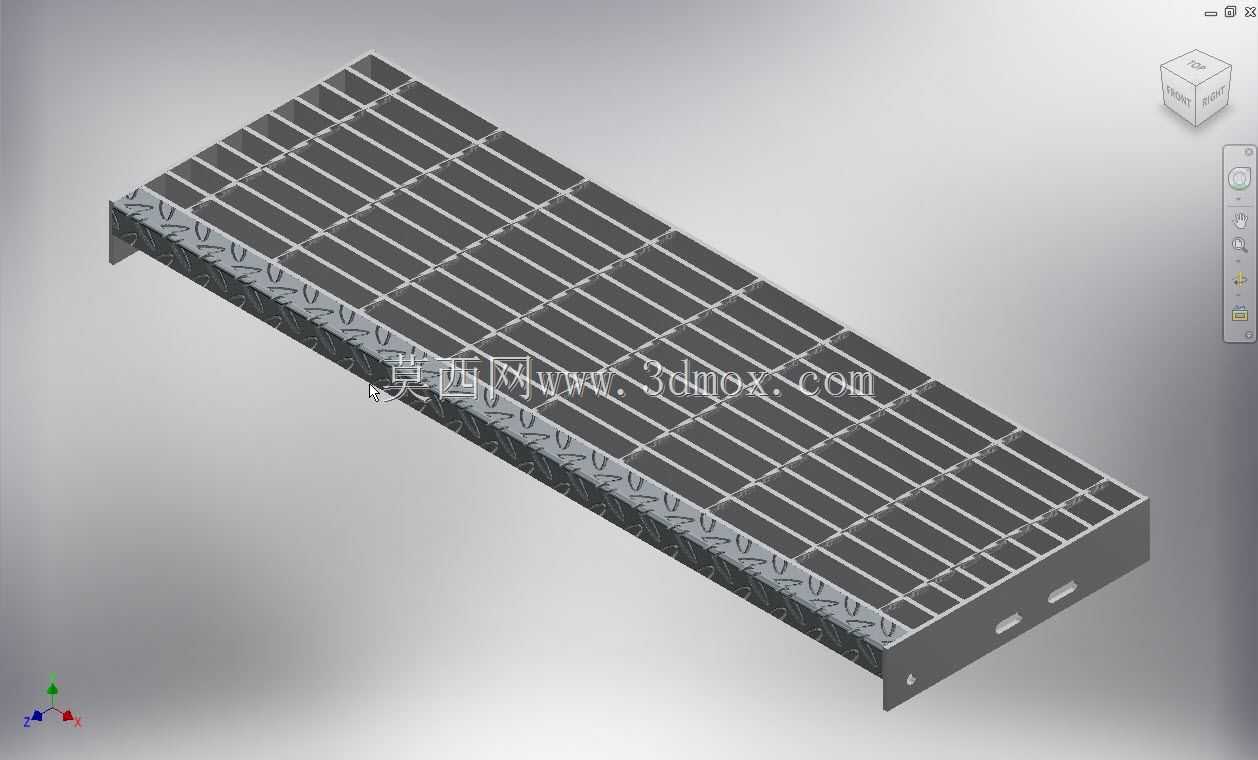

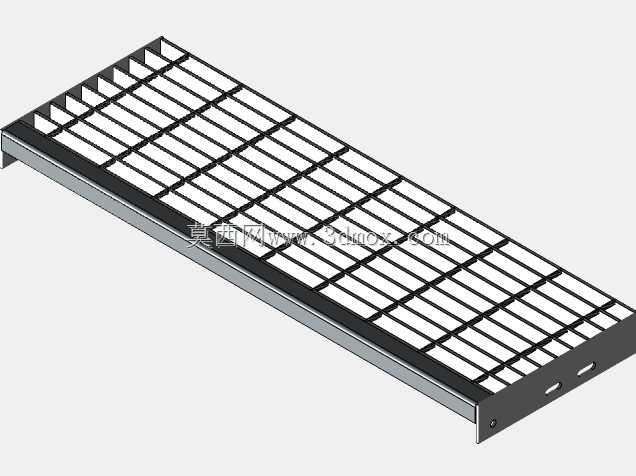

　　这款格栅踏步的设计严格遵循NAAMM金属格栅相关标准，采用iLogic参数化驱动逻辑搭建模型，设计阶段就预留了灵活的调整空间，可根据实际项目的梯段宽度、踏步高度差快速调整格栅条间距、整体长宽尺寸，无需从零开始重构模型。结构上采用侧边封板+横向承载格栅条+纵向加强筋的组合形式，侧边封板采用带防滑齿纹的折弯结构，既作为格栅条的焊接定位基准，也能在踏步侧边形成防护，避免格栅条端部外露剐蹭作业人员裤脚，同时封板上预留的安装孔位可适配标准安装夹板的固定需求，当现场安装需要对踏步进行裁切修边时，剩余的封板段仍能保留足够的安装固定点位，无需额外现场焊接补孔。

　　设计过程中特意剔除了机头支撑件中跨的冗余结构，针对常规直跑楼梯、转角楼梯的中间段踏步安装场景做了结构优化，避免多余结构与梯梁、侧边扶手安装座产生干涉。可选的锯齿状踏步表面处理结构，针对油污较重的机加工车间、冬季易结冰的户外检修楼梯场景做了专项适配，锯齿结构的凸起高度、间距均经过防滑性能验证，不会因格栅间隙过大卡滞女士鞋跟、检修工具滚轮，也不会因齿高过高造成行走硌脚的问题。

　　从安装边界来看，这款踏步的端部安装孔采用长圆孔设计，可适配现场安装时±5mm的安装位误差，降低现场安装的对位难度，格栅条的排布方向与人员行走方向垂直，承载时受力路径直接传递到两侧封板再传导至梯梁，避免格栅条受侧向力产生变形。常规配置下的踏步宽度适配600mm至1200mm的梯段净宽需求，踏步深度满足250mm至350mm的常用建筑踏步尺寸规范，格栅条的厚度、高度可根据实际载荷等级调整，从单人通行的检修梯到满足重载推车通行的货运楼梯，都能通过参数调整快速生成对应规格的模型。

　　不同于市面上常见的焊接后热镀锌处理的通用格栅踏步，这款模型在设计阶段就考虑了安装后的维护便利性，单块踏步可独立拆卸更换，当局部格栅条因重物砸击、长期腐蚀出现损坏时，无需整段拆解楼梯结构，仅需拆除对应踏步的固定夹板即可完成更换，大幅降低后期运维成本。模型的结构细节还原了实际生产中的折弯止裂槽、焊接让位缺口等工艺特征，导出的工程图可直接用于下料、折弯、焊接工序的生产指导，不会出现建模结构无法落地生产的问题。在户外使用场景下，格栅的通透结构还能减少风阻，在沿海强风区域的户外楼梯应用中，可降低整体楼梯承受的风载荷，提升结构整体的抗风稳定性。
