双D规格电池固定容纳托架结构

　　在便携工业检测设备、户外应急供电装置、老式便携影音器材、大功率手持电动工具这类需要大容量圆柱电池供电的产品结构设计中，电池固定托架是直接决定供电稳定性的核心结构件，本次的双D尺寸电池托架，就是针对并排安装两节一号（D型）圆柱电池的使用场景开发的一体式容纳固定结构。

　　从实际使用场景来看，这类双D电池架常被应用在对供电可靠性要求较高的工业手持终端、野外作业照明设备、台式便携测量仪器的内部供电仓中，区别于零散的电池弹片加隔条的简易固定方式，一体式托架可以完全限制电池在仓内的径向窜动与轴向位移，避免设备在移动、跌落、受外力振动时，电池出现移位、电极接触不良甚至正负极短路的问题。

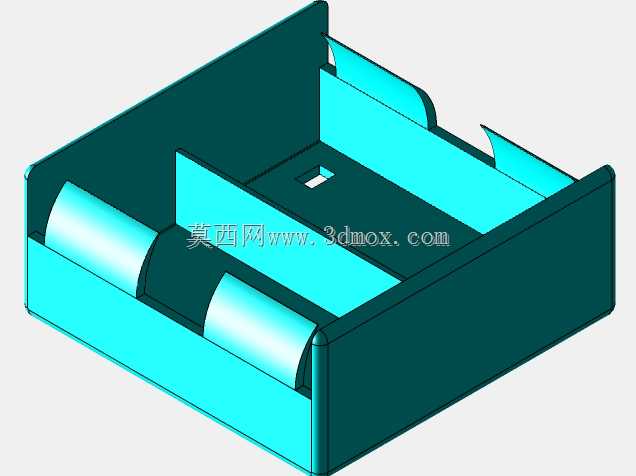

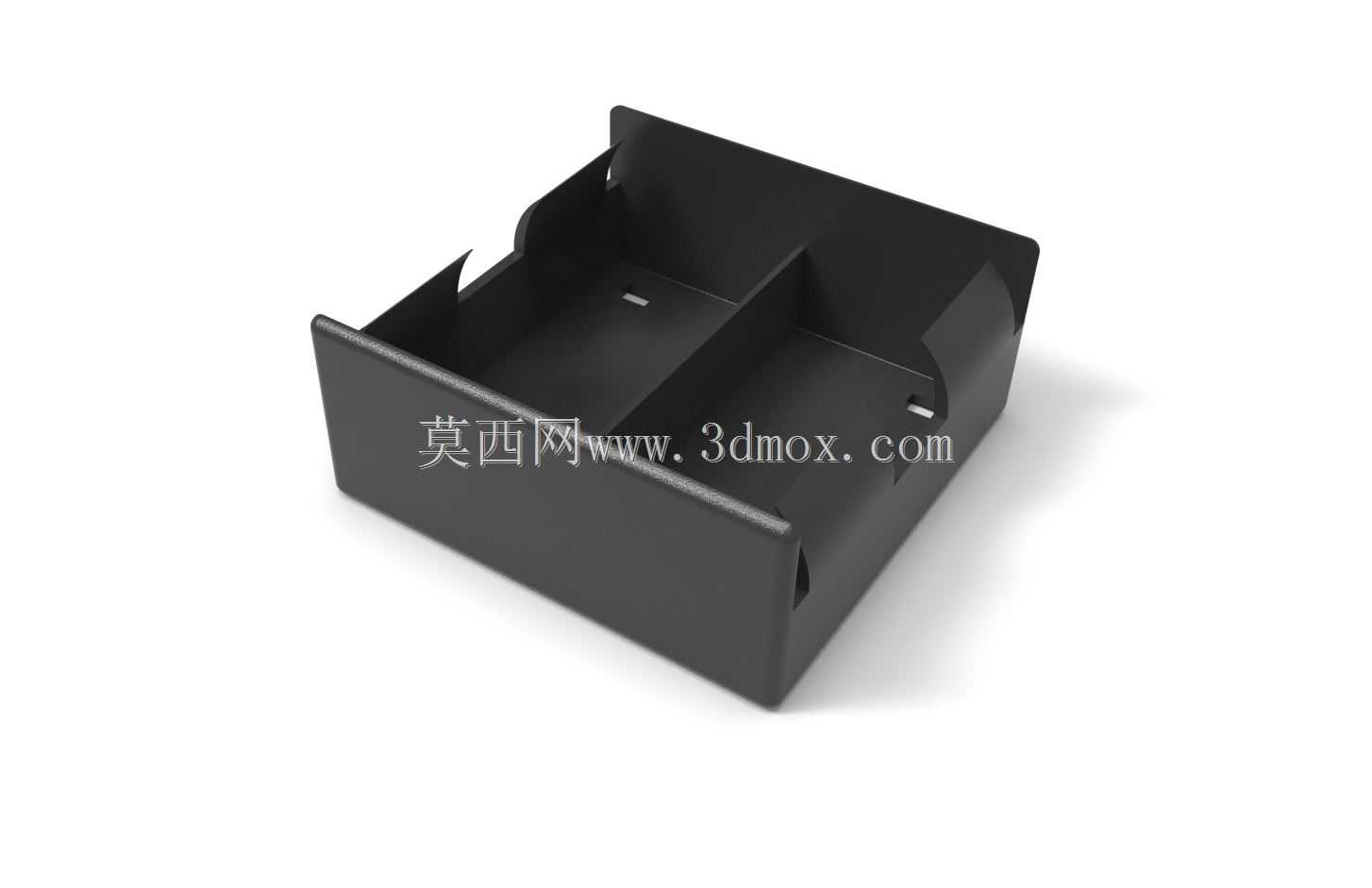

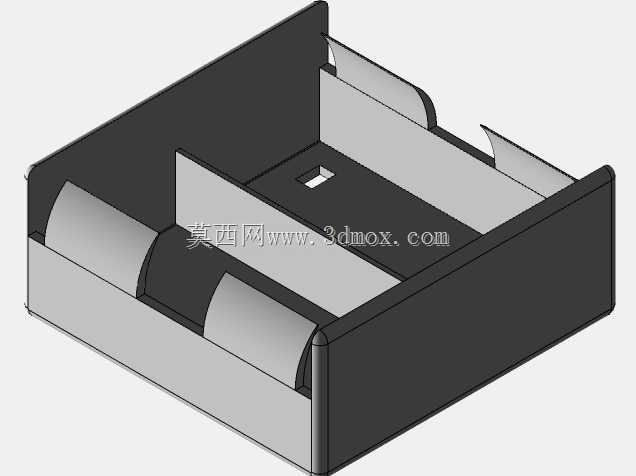

　　从结构设计思路上，该托架采用一体式弯折成型的壳体结构，整体为无额外拼接缝的敞口盒型，内部设置一道垂直于壳体底面的中隔筋，将内部容纳空间均匀分隔为两个独立的圆柱电池放置腔，每个腔体的内径匹配D型电池的标准外径，腔体深度匹配D型电池的标准长度，确保电池放入后不会出现径向晃动。壳体的侧壁顶部设置多组向内弯折的限位翻边，翻边的弯折角度经过精确计算，既不会阻碍电池从敞口侧顺利装入，又能在电池完全就位后，压住电池的侧壁上部，限制电池在垂直于底面方向的窜动，避免设备倒置时电池从托架内脱出。

　　在安装边界与尺寸配合上，该托架的外部轮廓为规整的长方体，四个外角做了小尺寸的圆角过渡，方便与设备外壳的电池仓内壁贴合安装，壳体侧壁预留有多个定位缺口，既可以作为安装时的对位基准，也能避让电池仓内部的电极弹片、接线端子等结构，避免安装时出现结构干涉。托架的底面为平整平面，可以直接通过背胶、卡扣或者小尺寸螺丝固定在电池仓的安装基面上，不需要额外设计复杂的安装转接结构，降低整机的装配复杂度。

　　从功能特性来看，该托架除了基础的电池固定限位作用外，壳体的侧壁与中隔筋采用等厚度设计，在保证结构强度的前提下尽可能减少材料占用，同时壳体上预留的缺口还能兼顾电池散热需求，避免大电流放电时电池产生的热量在密闭仓内积聚。区别于注塑材质的电池架，该金属结构的托架具备更好的抗老化、抗形变能力，在高低温交变的恶劣使用环境下，不会出现材质脆化、形变导致的固定失效问题，适配工业级设备的宽温域使用要求。

　　在实际选型适配时，设计人员只需要确认设备内部电池仓的安装空间大于托架的外部轮廓尺寸，同时电极弹片的安装位置与托架两端的缺口位置对齐，即可直接将该托架集成到整机结构中，不需要再单独开发电池隔条、限位压片等零散结构，能够有效缩短产品的结构开发周期，减少装配环节的零件数量，提升整机结构的可靠性。另外，该托架的敞口设计也方便后期设备维护时更换电池，不需要拆解额外的固定压件，直接从敞口侧即可取出旧电池、装入新电池，维护操作十分便捷。
