四气门赛车动力系统活塞结构设计

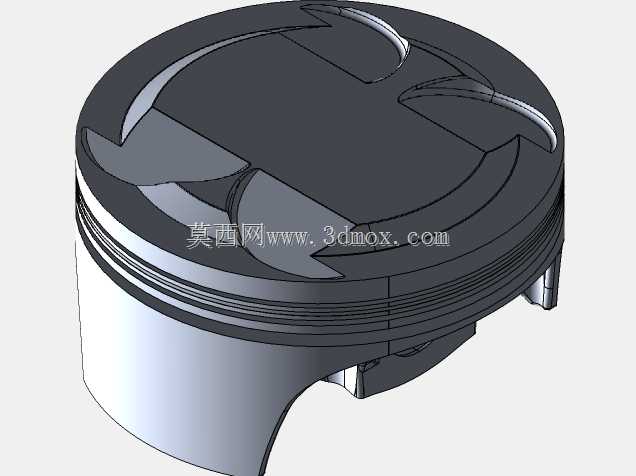

　　在高转速赛车动力单元的开发环节中，活塞作为燃烧室核心往复构件，直接决定了动力输出上限与整机运行可靠性，这款适配四气门配气结构的竞赛级活塞，从设计之初就完全围绕高负荷工况的使用需求展开。不同于民用动力的活塞设计，竞赛场景下动力单元常处于万转以上的持续运行区间，燃烧室内瞬时爆发压力、往复运动惯性载荷都远高于常规民用机型，因此活塞顶部的燃烧室凹坑造型完全匹配四气门的喷油、气流运动轨迹，在气门避让区域做了精准的沉台设计，既保证气门最大升程下不会与活塞顶面发生运动干涉，又能通过凹坑的曲面导向优化进气滚流强度，让混合气在压缩上止点附近形成更均匀的分层状态，提升高转速下的燃烧效率，避免爆震对活塞顶面造成烧蚀损伤。

　　从结构设计逻辑来看，活塞的裙部型线没有采用常规正圆设计，而是做了适配热膨胀状态的中凸变椭圆修型，活塞销座区域做了加强筋过渡，因为在高转速往复运动中，活塞销座是承受交变冲击载荷最集中的区域，普通民用活塞的薄壁销座在万转工况下很容易出现销座开裂的问题，这款设计在销座内侧增加了斜向支撑筋，将活塞顶面传递的爆发压力更均匀地分散到裙部承载区域，同时在活塞环槽区域采用了镶圈结构的设计预留，适配高负荷下的气环、油环密封需求，避免环槽在高温下出现磨损松旷，导致燃烧室漏气、机油窜烧的问题。

　　在安装边界的匹配上，活塞的压缩高度、活塞销孔径、裙部导向长度都严格对应竞赛机型的缸体、连杆配合尺寸，活塞顶面的气门避让坑深度经过运动仿真反复校核，在活塞运行到上止点时，进气门、排气门的最大升程位置与活塞顶面预留了足够的安全间隙，同时又不会因为避让坑过深导致燃烧室容积过大、压缩比达不到设计目标。裙部的石墨涂层预留区域覆盖了主推力面与次推力面，降低活塞在缸套内高速往复运动时的摩擦阻力，同时在冷机启动状态下也能保证足够的润滑承载，避免冷启动拉缸。活塞的内腔做了轻量化挖除设计，在保证结构强度的前提下尽可能降低往复运动质量，以此减小高转速下曲轴连杆机构的惯性载荷，降低曲轴平衡配重的设计难度，同时提升动力单元的转速响应速度，这一点在场地赛车的出弯加速场景中尤为重要，更小的往复质量能让动力单元在换挡后更快攀升到最大扭矩输出区间。

　　实际装车应用场景中，这类四气门竞赛活塞主要适配排量1.6L到2.0L的高转速自然吸气或小排量涡轮增压赛车动力，常见于场地赛、拉力赛的改装动力单元，不同于量产民用活塞的长寿命设计取向，这类活塞的设计优先级是高转速下的结构强度与燃烧效率匹配，因此在壁厚设计上做了针对性的优化，活塞顶岸的高度、环槽的位置都经过热负荷仿真校核，保证在持续全负荷运行时，活塞环槽区域的温度控制在润滑油碳化温度以下，避免活塞环卡滞导致的密封失效。活塞销孔的配合间隙也针对竞赛工况做了调整，比民用机型的配合间隙稍大，适配高温度下的热膨胀量，同时采用全浮式活塞销的配合设计，保证活塞销在连杆小头与活塞销座之间能自由转动，均匀承受交变载荷，避免局部应力集中导致的活塞销断裂。

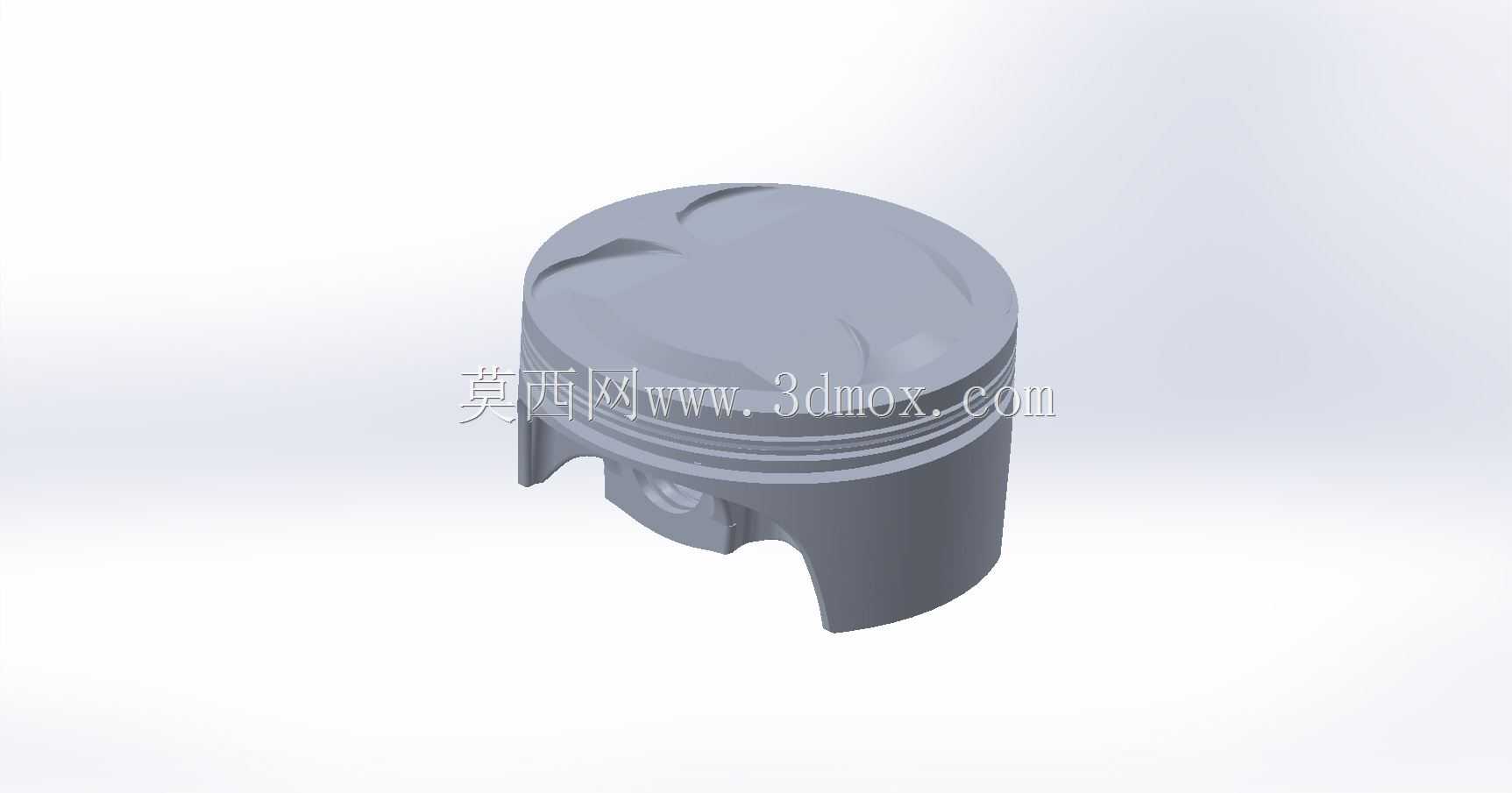

　　从建模细节来看，活塞所有的曲面过渡都采用了大圆角设计，避免应力集中点的出现，尤其是销座与裙部、顶面的过渡区域，没有尖锐的直角结构，从根源上降低高周疲劳断裂的风险。活塞环岸的厚度经过强度校核，在最高爆发压力下不会出现环岸断裂的问题，油环槽的回油孔位置避开了销座的加强筋区域，保证机油刮除后能顺畅回流到曲轴箱，不会因为回油不畅导致机油消耗量过高。裙部的型线在活塞销轴线方向做了收缩设计，避免活塞热膨胀后在销座方向出现卡缸的问题，因为活塞销座区域的金属堆积更多，热膨胀量比推力面区域更大，这种非对称的型线设计能保证活塞在工作温度下与缸套的配合间隙均匀，不会出现偏磨、敲缸的异常工况。
