球形创意概念壳体结构设计作品

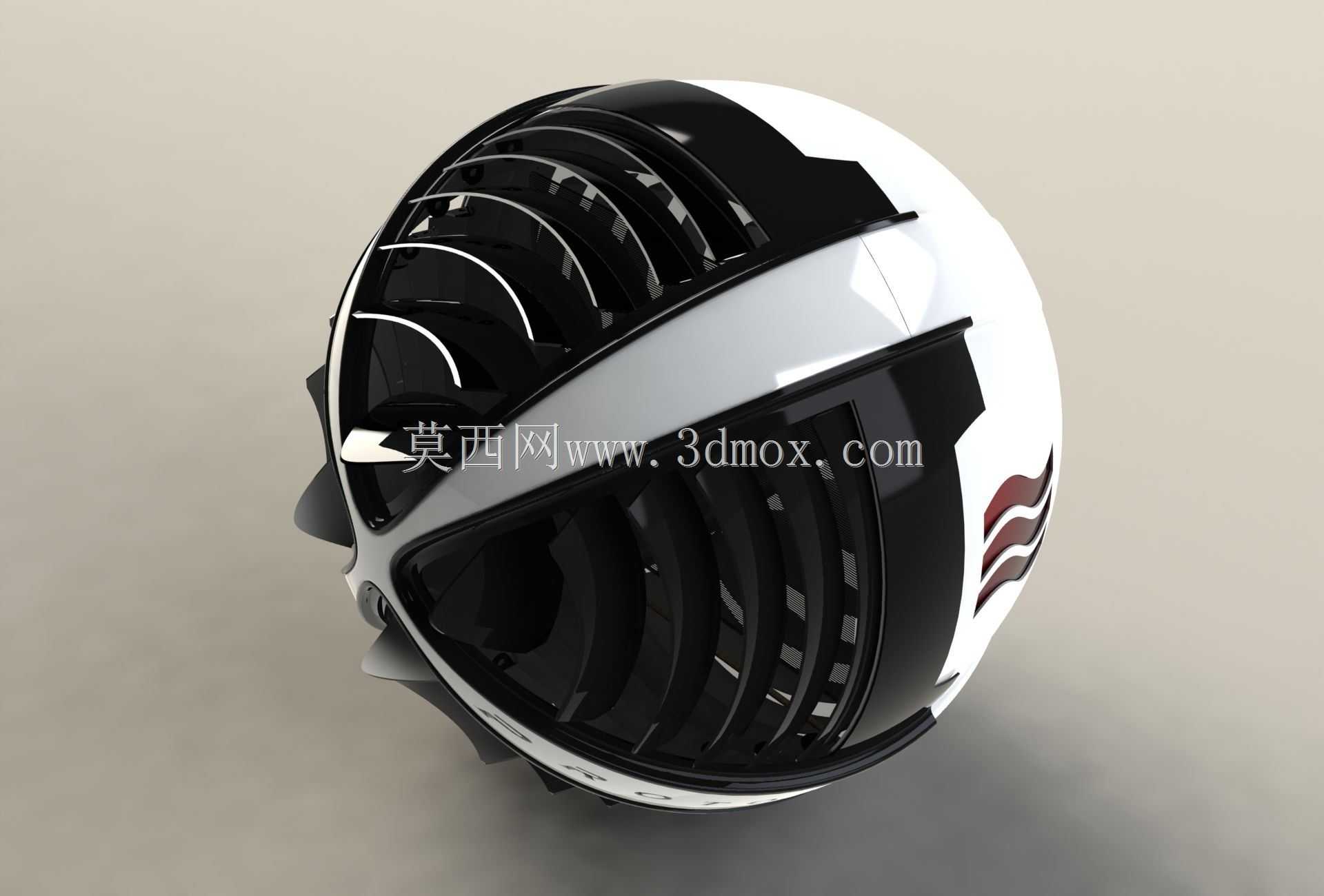

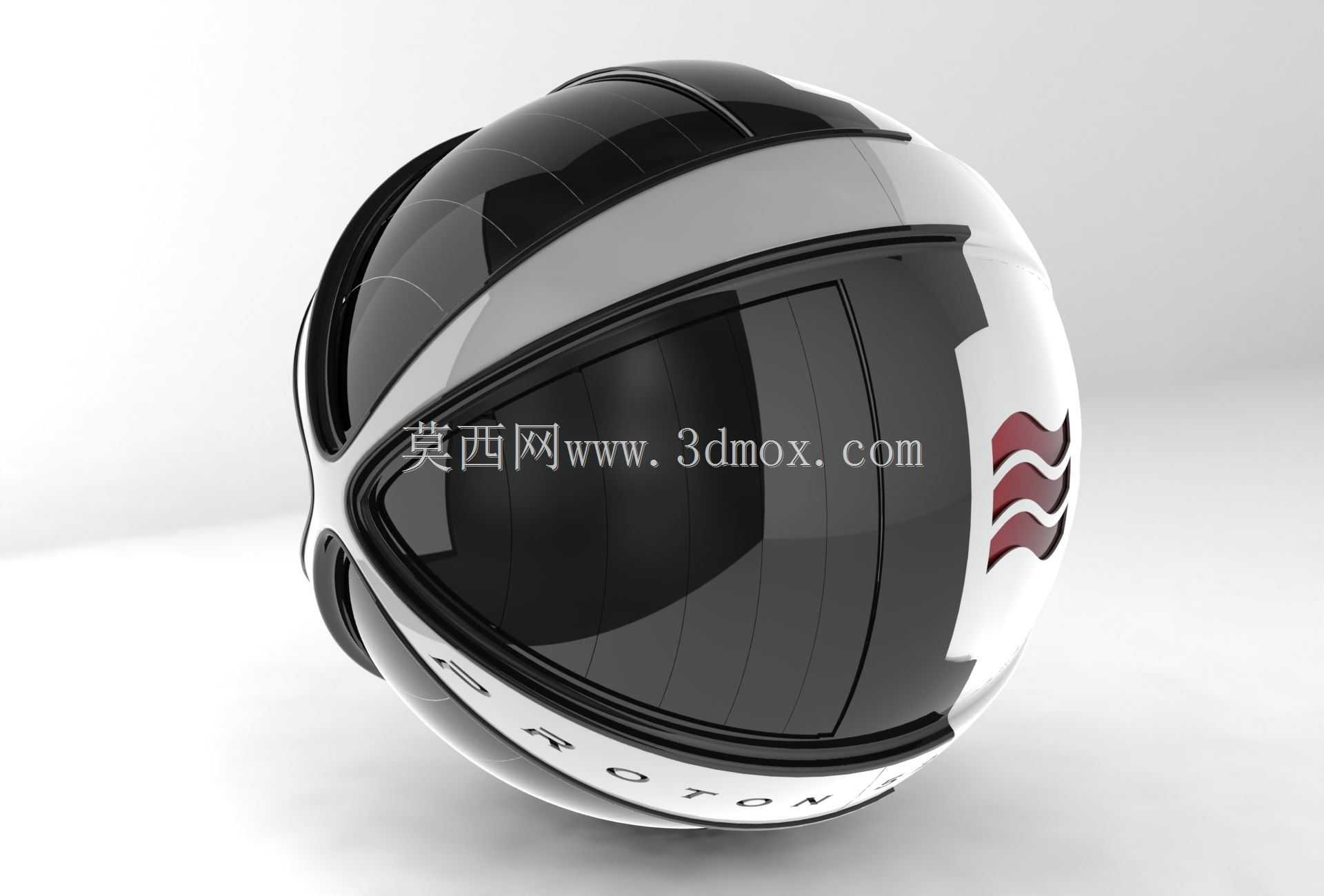

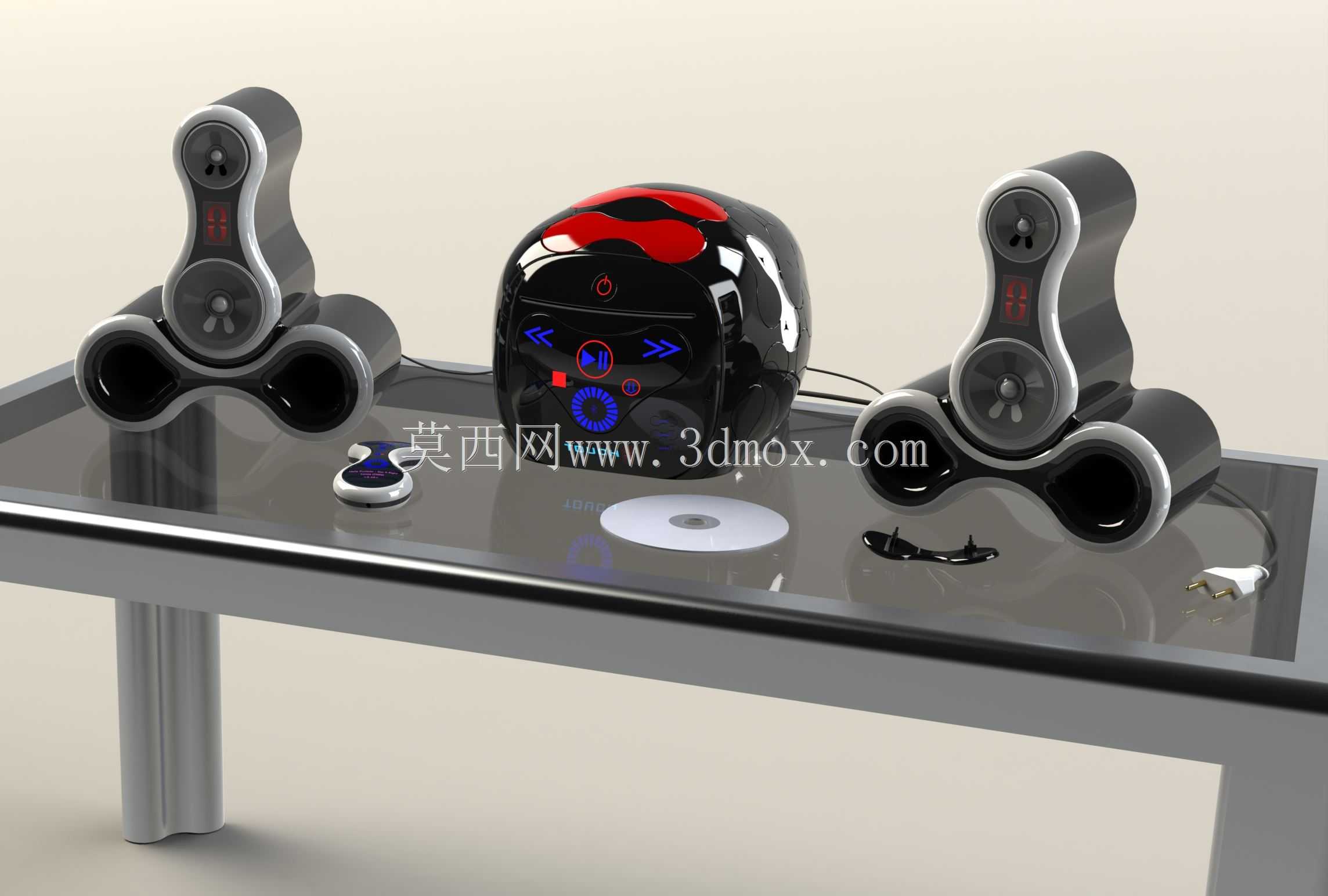

　　该球形壳体结构采用对称分瓣式拼接设计，整体以正球形为基础轮廓，分瓣接缝沿球面经纬方向均匀排布，每瓣壳体的边缘设置有相互嵌合的定位止口，装配时可通过止口实现快速对位，无需额外定位工装即可保证各瓣拼接后的球面轮廓度误差控制在较小范围内，适合小批量概念样机的快速组装验证。从实际应用场景来看，这类球形封闭壳体可作为特殊环境下的探测设备防护外壳，比如在存在多方向碰撞风险的巡检场景中，球形轮廓不存在突出的棱角结构，受外力碰撞时可将冲击力沿球面均匀分散，相比方形或其他带棱角的壳体结构，抗冲击性能提升明显，同时球形结构在遇到障碍物时可通过滚动卸力，避免壳体局部应力集中导致的破损。在功能特性设计上，壳体表面预留了标识嵌装区域，

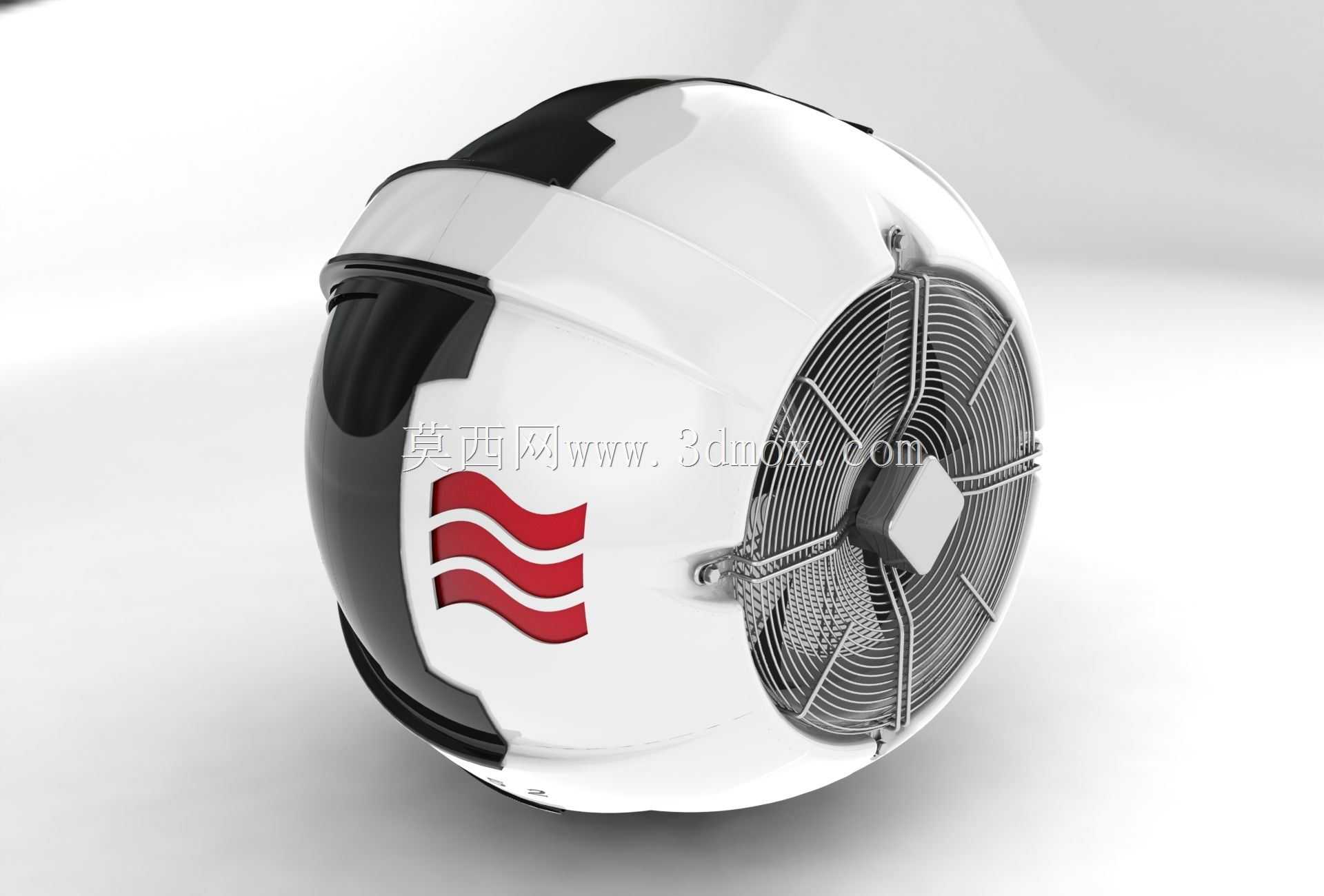

　　可根据实际搭载设备的需求嵌入功能标识或传感窗口，图中所示的波浪形标识区域可替换为透光材质，作为内部状态指示灯的透光窗口，无需额外在壳体上开孔，保证了壳体整体的密封性能。壳体分瓣的连接结构采用隐藏式设计，连接紧固件全部布置在壳体内部，外表面无突出的连接件，既保证了外观的整体性，也避免了外部凸起结构在移动过程中勾挂其他物体的风险。设计思路上，该结构优先考虑了曲面的连续性，每瓣壳体的曲面都采用G2连续过渡，拼接后整个球面无明显的拼接棱线，表面做高光处理时可获得均匀的反光效果，适合对外观质感有要求的概念产品展示。从安装边界来看，该球形壳体的内部预留了圆柱形安装腔体，腔体轴线与球体的中心轴线重合，

　　可搭载直径不超过球体直径三分之二的圆柱形功能模块，模块与壳体之间通过径向设置的支撑筋连接，支撑筋沿腔体内壁均匀分布，既可以固定内部模块，也能增强壳体本身的结构强度，避免壳体受外力挤压时发生凹陷变形。在实际建模过程中，这类分瓣球形结构需要重点处理接缝处的配合公差，由于球面曲面的特殊性，常规的平面配合公差无法直接套用，需要根据球面的曲率半径计算每瓣壳体接缝处的法向配合间隙，保证装配后既不会出现间隙过大导致的拼接缝隙明显，也不会因为间隙过小导致装配时出现卡滞。另外，壳体的壁厚采用均匀化设计，整体壁厚保持一致，避免壁厚差异导致的注塑或3D打印过程中出现缩痕、变形等问题，若采用金属材质加工，均匀壁厚也有利于后续的表面处理工序，

　　保证整个球面的处理效果一致。这类结构除了作为设备防护外壳，也可用于创意展示装置的主体结构，通过在不同瓣体上设置不同的表面处理效果，比如部分瓣体做高光黑处理、部分做哑光银处理，可形成强烈的视觉对比，适合用于科技展会的概念展品制作。在结构验证阶段，可通过有限元分析模拟不同方向的冲击力作用下壳体的应力分布，对应力集中的接缝位置做局部加厚处理，加厚区域全部设置在壳体内侧，不会影响外表面的外观效果。同时，球形结构的重心位于球体几何中心，当作为可滚动的探测装置外壳时，可通过调整内部模块的安装位置调整整体重心，实现特定方向的滚动导向，无需额外设置转向机构即可完成简单的移动动作，简化了整体结构的复杂度。
