双工位液压元件加工定位夹具结构

　　这套双工位定位夹具主要面向液压阀类零件的机加工工序装夹需求设计，在中小批量液压元件生产场景中，这类夹具的应用能大幅减少单件装夹的辅助时间，同时保证同批次零件的装夹一致性，降低因重复定位带来的尺寸误差。从实际加工场景来看，该夹具适配立式加工中心、数控铣床等常规机加工设备的工作台安装，可同时完成两件同型号液压阀壳体的铣面、钻孔、镗孔等工序装夹，相比单工位夹具，单次走刀循环可完成两件工件的加工，有效提升设备利用率与单班产出。

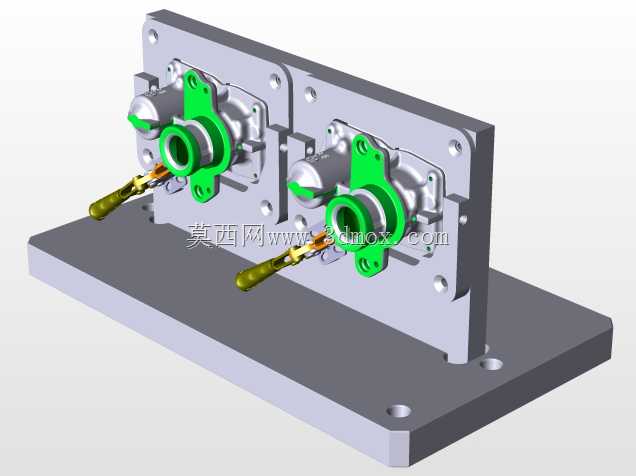

　　从结构设计思路来看，夹具采用立式安装板搭配水平底座的L型主体结构，底座上预留的沉头安装孔可直接通过T型螺栓固定在机床工作台上，安装时可通过百分表打表校正安装板的立面垂直度与底座平面的水平度，保证夹具基准与机床坐标系的对齐精度。两个定位工位对称布置在立式安装板上，每个工位都设置了与工件端面定位孔匹配的定位销，以及对应工件轮廓的让位槽，避免加工过程中刀具与夹具发生干涉。绿色的快压结构采用偏心夹紧原理，操作时只需扳动带防滑握套的手柄即可完成工件的压紧与松开，无需额外使用扳手等工具，装夹动作可在数秒内完成，大幅降低操作人员的劳动强度。

　　在功能特性上，每个工位的定位面都经过精磨处理，平面度控制在0.02mm以内，定位销与工件定位孔采用H7/g6的小间隙配合，保证工件装夹后的重复定位精度稳定在0.03mm以内，满足液压阀类零件安装孔、通油孔的位置度加工要求。夹紧点的布置避开了工件的加工区域与薄壁部位，夹紧力方向垂直指向主要定位基准面，避免装夹过程中工件产生翘起或变形，保证加工过程中工件不会因切削力作用发生位移。两个工位之间预留了足够的刀具让刀空间，加工其中一个工位时，刀具运行轨迹不会触碰另一个工位的工件或夹紧结构，可支持单工位单独加工，也支持双工位同步走刀加工。

　　从安装边界来看，夹具底座的长宽尺寸适配常规中小型加工中心的工作台行程，立式安装板的高度低于机床主轴的最小安全下刀高度，不会出现主轴超程问题。夹具整体采用45号钢调质处理制作，定位面与夹紧接触部位做了淬火硬化处理，硬度达到HRC45-50，长期使用下不会因频繁装夹出现磨损凹陷，延长夹具的使用寿命。底座与立式安装板之间采用销钉定位、螺栓锁紧的连接方式，长期使用后若出现定位精度偏移，可通过重新配磨定位面、更换定位销快速恢复精度，维护成本较低。在实际生产应用中，这类夹具还可根据不同型号的液压阀工件，快速更换定位销与夹紧压块，实现同系列不同规格工件的装夹适配，具备一定的通用拓展能力，适合多品种小批量的液压元件生产车间使用，能有效减少专用夹具的制作数量，降低生产准备阶段的工装投入成本。
