带侧成型结构的回转体件冲压模具

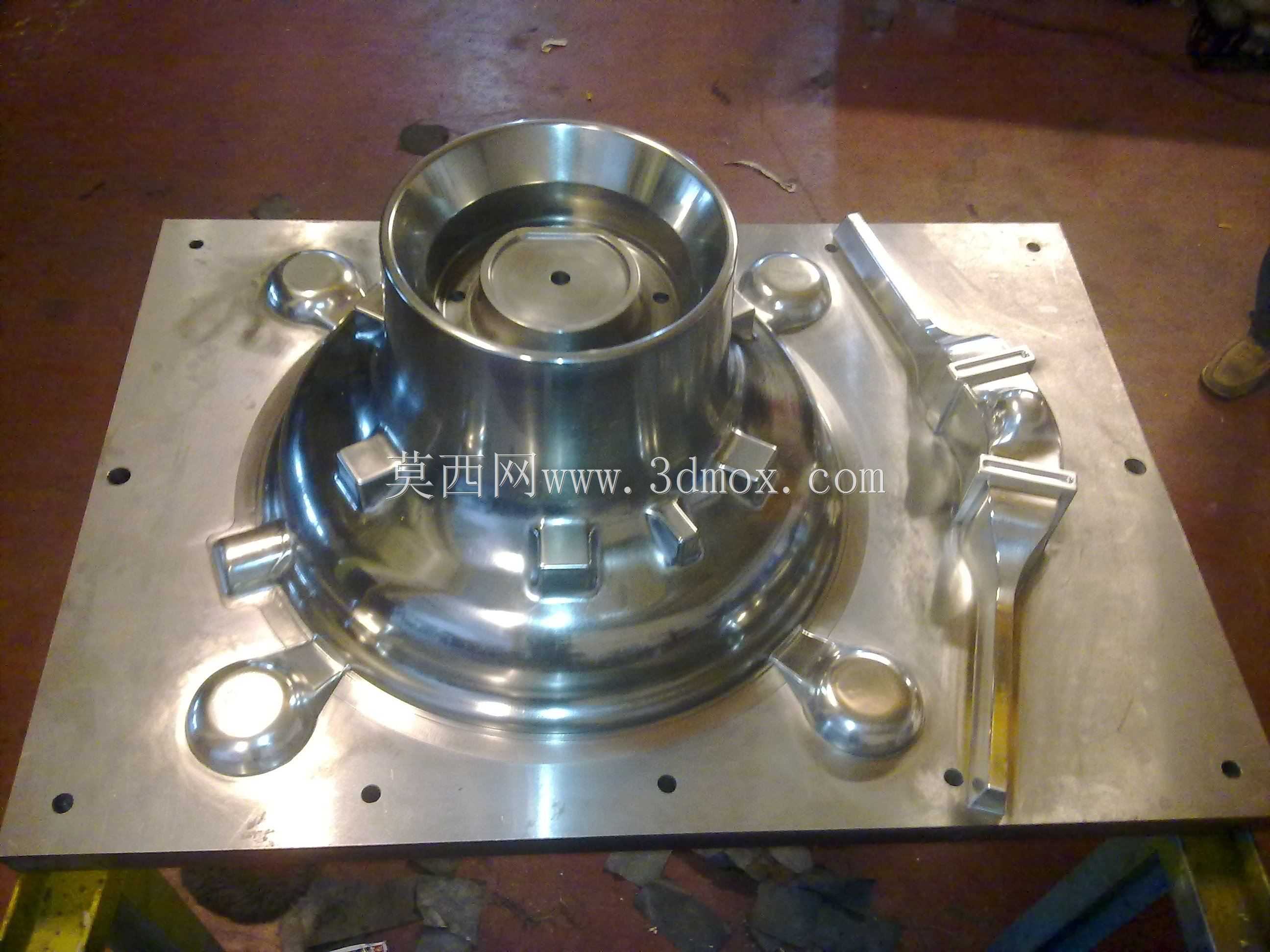

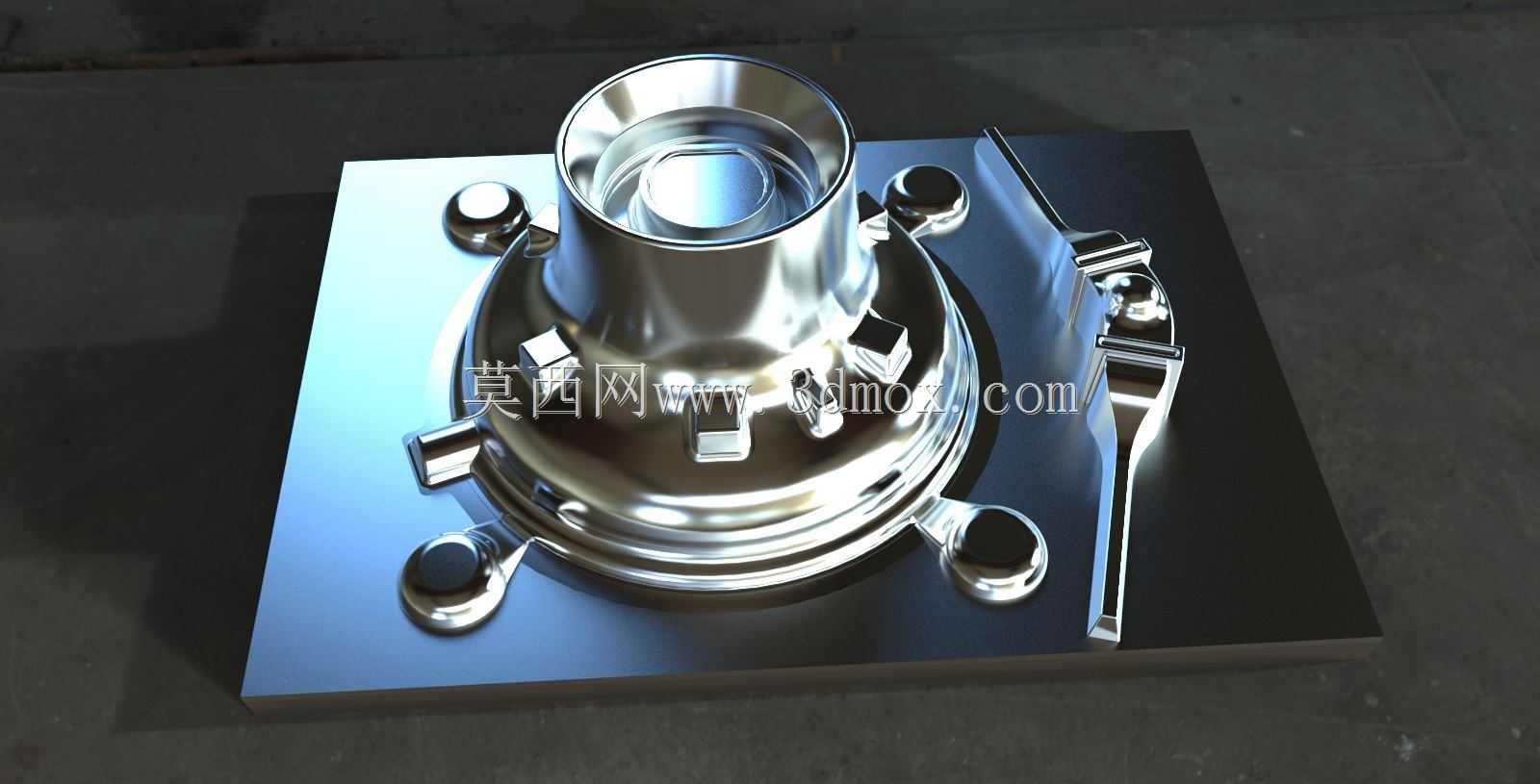

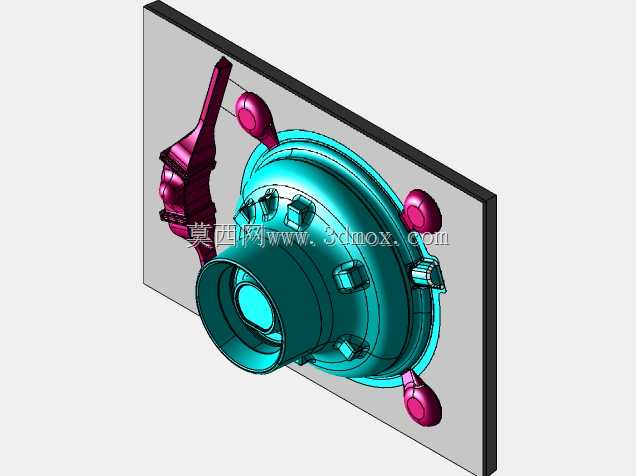

　　这套成型工装针对带侧向凸台结构的回转类薄壁五金件设计，日常主要应用于厨卫五金、小型压力容器端盖、汽车流体管路接头类零件的批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接挂载在普通冲压设备上完成单工序或多工位连续成型作业，无需对现有设备做额外改造。从结构布局来看，整套模具采用模座一体式加工设计，下模座选用45号钢调质处理，平面度控制在0.02mm以内，四周预留的安装孔位完全匹配行业通用的T型槽安装间距，模座总厚度控制在120mm，整体安装边界尺寸为600mm×500mm，适配多数200吨以内开式压力机的工作台面尺寸，无需额外加装垫板即可完成装夹。核心成型型腔采用镶拼式结构，中间回转体成型部分单独加工为硬质合金镶块，

　　通过过盈配合压入模座基孔，周边分布的六个凸包成型位、侧向两个长条形卡扣成型位均采用独立镶件设计，磨损后可单独更换，无需整体报废模座，大幅降低量产阶段的维护成本。侧向成型结构采用斜导柱驱动的滑块机构，滑块行程设置为28mm，开模过程中可自动完成侧向抽芯动作，避免成型件脱模时出现侧壁拉伤，滑块导轨面开设润滑脂槽，量产过程中每千次冲压补充一次润滑脂即可保证抽芯动作顺畅，不会出现卡滞、窜动问题。成型面的抛光粗糙度达到Ra0.8，可直接满足不锈钢、冷轧铝板等常用五金板材的成型表面要求，成型后零件无需额外做表面抛光处理即可进入下一道焊接或装配工序。设计过程中重点考虑了成型过程中的料流补偿，在型腔边缘预留了0.15mm的料厚间隙，

　　针对不锈钢板材成型时的回弹特性，将型腔侧壁的脱模斜度设置为1.5°，既保证成型后零件的尺寸精度，又能避免脱模时出现真空吸附导致的零件变形。模具的定位结构采用边角定位销设计，板材毛坯放置时可通过两个固定定位销快速完成定位，定位误差控制在0.1mm以内，普通操作工人经过简单培训即可完成上下料作业，单工位生产节拍可达到每分钟12-15件，完全满足中小批量五金零件的量产效率要求。整套结构的受力点均做了圆角过渡处理，避免长期冲压过程中出现应力集中导致的模座开裂，模座底部开设的排屑槽可及时排出成型过程中产生的金属碎屑，避免碎屑压伤零件表面或硌伤型腔成型面。针对成型过程中可能出现的零件粘模问题，在中间回转体型腔的中心位置设置了弹性顶料销，

　　开模到位后顶料销自动弹出将零件从型腔中顶出，顶出力均匀分布在零件中心平面，不会导致零件顶出变形。侧向滑块的锁紧面采用7°楔面锁紧设计，合模时可承受成型过程中的侧向挤压力，避免长期生产过程中滑块出现后退导致的零件尺寸超差，锁紧面做了淬火处理，硬度达到HRC52-56，耐磨性能满足十万模次以上的生产要求。
