汽车传动系统变速器壳体结构设计

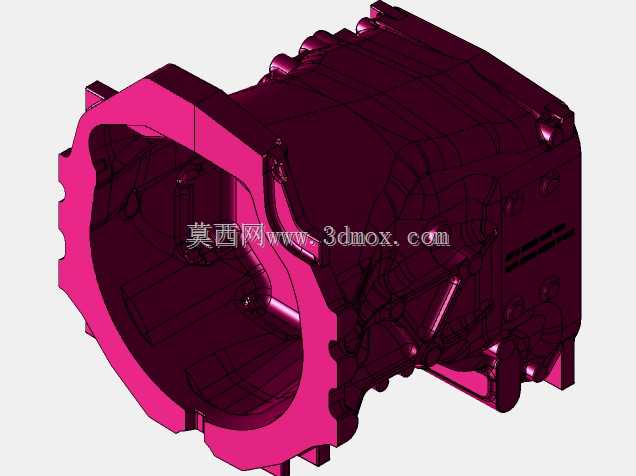

　　这款壳体是汽车传动系统中变速器的核心承载构件，日常在整车动力传递链路里承担着固定传动齿轮轴系、密封传动腔润滑油、隔绝外部泥水与粉尘侵入的核心作用，在前置前驱乘用车型的动力舱布局中，该壳体直接与发动机缸体端面、离合器总成、悬架副车架形成安装配合，是动力总成集成过程中定位基准传递的关键零件。从设计思路来看，壳体采用一体化压铸成型的腔体结构，整体轮廓完全适配内部多组换挡齿轮组、同步器、换挡拨叉机构的排布空间，腔体内部预留的轴承安装座孔同轴度公差控制在0.02mm以内，能够保证不同挡位齿轮啮合时的轴系支撑刚度，避免高扭矩传递过程中出现轴系挠曲变形导致的打齿、异响问题。壳体外侧的加强筋排布并非均匀设置，而是根据CAE受力仿真结果，

　　在离合器安装端面、悬架固定吊耳、换挡机构安装位这几个高应力集中区域做了加厚与筋条加密设计，在整车急加速、紧急制动、颠簸路面冲击的工况下，能够将局部应力分散到整个腔体结构上，避免壳体出现应力开裂。安装边界方面，壳体与发动机对接的端面采用阶梯式止口设计，止口的配合公差选用H7/h6的过渡配合，能够保证动力输入轴与发动机曲轴的同轴度，端面的螺栓孔采用不等距排布，避免装配时出现错装问题，同时每个螺栓孔周边都设计了凸台结构，保证螺栓拧紧时的压紧力均匀分布，不会出现密封面变形导致的润滑油渗漏。壳体下部预留的润滑油道与放油螺塞安装位，能够保证齿轮运转时飞溅的润滑油可以顺利回流到油底壳区域，同时腔体内壁设计的挡油板结构，

　　可以将飞溅的润滑油引导到各个轴承安装位，保证高速运转时轴承的润滑充分，避免出现干磨烧蚀的问题。在实际整车装配场景中，该壳体的外侧还需要预留车速传感器、倒挡开关、换挡拉索固定支架的安装位，这些安装位的位置精度直接影响后续传感器信号采集的准确性与换挡操作的顺畅度，设计时将这些安装位与壳体主体一次压铸成型，减少后续装配的累计误差。壳体的腔体壁厚根据不同区域的受力情况做了差异化设计，承载轴系的主腔体壁厚控制在4mm，非承载的外侧盖板安装区域壁厚控制在3mm，在保证整体结构刚度满足1.5倍额定扭矩冲击要求的前提下，尽可能降低零件的整体重量，符合整车轻量化的设计趋势。从加工工艺角度来看，壳体的所有轴承安装孔、

　　结合端面都需要在数控加工中心上一次装夹完成精加工，避免二次装夹带来的位置度误差，密封端面的表面粗糙度控制在Ra1.6以内，保证密封垫片安装后不会出现渗油问题。在台架验证阶段，这款壳体需要完成1000小时的满负荷运转测试、-40℃到120℃的温度循环密封测试、30g加速度的冲击振动测试，才能满足量产装车的可靠性要求，日常维修场景中，该壳体的损伤大多来自底部托底撞击、密封面变形渗漏、轴承座孔磨损，设计时在壳体底部额外设置了可拆卸的防护板安装位，能够降低复杂路况下托底对壳体造成的损伤。
