带压力控制的多通路歧管排放结构

　　这套歧管排放结构主要面向低压流体输送场景的终端排放控制需求，适配气体、燃油、柴油、液化石油气等多种介质的管路排布，核心承压阈值设定在10mbar，覆盖多数民用及小型工业燃烧、流体供给系统的工作压力区间。从实际装配场景来看，该结构可直接集成在小型燃烧器、移动式发电机组、小型燃气供热设备的管路终端，无需额外增设独立的压力缓冲段，依靠自身的多通路汇流结构即可完成介质的均匀分配与压力稳定控制。

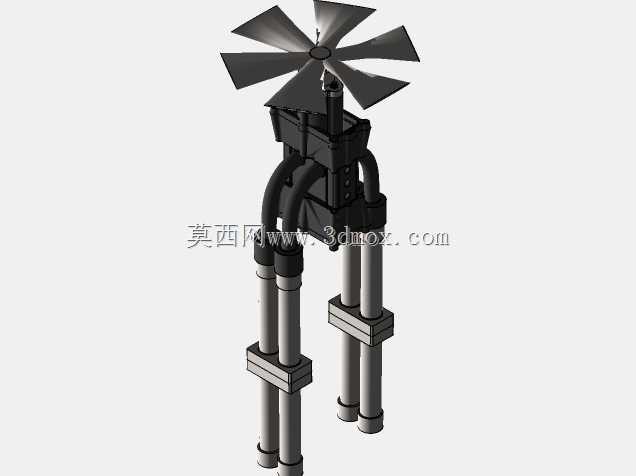

　　结构设计上，采用六根平行金属管路作为介质输送主通路，相邻管路通过标准化管夹实现径向固定，管夹间距经过受力校核，既避免管路间距过小导致的安装干涉，也防止跨距过大引发的管路共振问题，适配设备运行过程中产生的小幅振动工况。歧管汇流段采用耐油耐腐的硬质材质一体成型，各支路接口采用过盈配合加卡箍紧固的双重密封结构，杜绝低压工况下的介质渗漏风险，汇流腔内部做了流线型导流处理，减少介质转向过程中的压损，保证各支路输出的介质压力偏差控制在允许范围内。

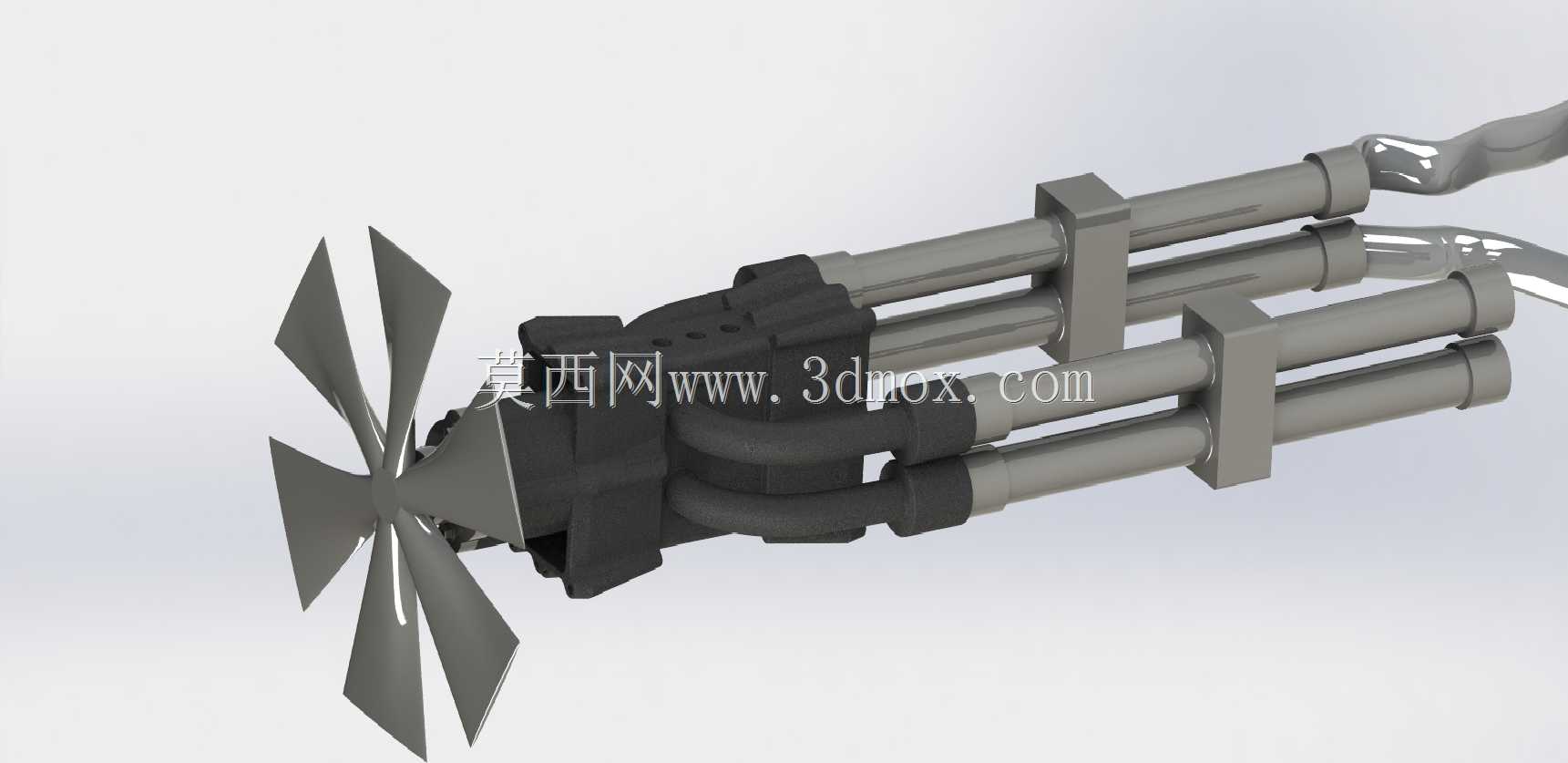

　　端部集成的轴流扇叶结构并非独立散热部件，而是与排放通路的气流引导功能结合，当系统进行泄压排放时，扇叶可在介质流动的推力下自主转动，对排出的介质进行扰流扩散，避免高浓度介质在排放口局部聚集，提升易燃易爆介质排放过程的安全性，扇叶采用对称式六叶布局，动平衡精度满足长期无动力转动的使用要求，无需额外配置驱动部件即可实现扰流功能。

　　安装边界方面，整套结构的固定依托集成式L型支架完成，支架上预留的安装孔位适配通用的螺栓固定规格，可直接固定在设备的侧壁或安装基座上，安装时需保证管路轴线与设备安装面保持平行，预留出管路接头的操作空间，方便后期进行管路维护与密封件更换。各支路管路的末端接口采用统一的管径规格，可直接对接标准规格的输送软管，无需额外配置转接头，降低现场装配的物料成本与工时消耗。

　　从建模逻辑来看，该结构的三维建模过程优先完成内部流道的参数化搭建，再基于流道的外形尺寸生成外部实体结构，保证管壁厚度均匀一致，避免出现局部壁厚过薄导致的结构强度不足问题；管夹、支架等附属结构均采用参数化特征建模，可根据实际使用的管路管径、排布数量快速调整尺寸参数，适配不同规格的系统改装需求。建模过程中对所有配合面做了公差匹配，过盈配合面的公差设定符合低压管路的装配要求，活动配合面预留了合理的间隙，保证扇叶转动无卡滞。

　　实际选型应用时，需要注意该结构的承压上限，不可用于高压流体输送场景，安装前需确认介质材质与结构材质的相容性，避免长期接触腐蚀性介质导致的结构老化、密封失效问题。整套结构的集成度较高，相比传统的分散式管路排布加独立压力控制阀的方案，可减少30%左右的管路接头数量，降低渗漏点的排查难度，同时压缩整体安装空间，适合安装空间紧凑的小型流体设备使用。
