轨道车辆低位走行转向架结构设计

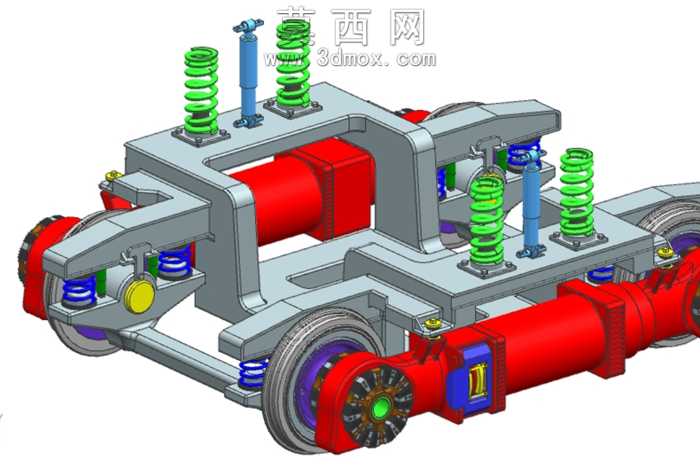

本作品为轨道车辆低位走行转向架的三维参数化建模成果，建模过程中严格遵循轨道走行部的工程设计规范，对转向架的各功能模块进行了精细化的结构还原。建模阶段先搭建整体焊接构架的主体轮廓，采用对称式框架结构作为整个转向架的承载基体，构架的各安装座、连接端面均按照实际装配公差预留对应配合间隙，确保后续各子部件装配时的位置精度。轮对驱动模块的建模重点还原了车轴、轮心、轮毂、驱动单元的嵌套配合关系，对轮轴过盈配合面、驱动端连接法兰的细节特征做了完整呈现，车轮踏面轮廓按照轨道运行标准轮廓绘制，还原了轮缘与踏面的曲面过渡特征。一系悬挂系统的建模涵盖了螺旋钢弹簧、垂向液压减振器、轴箱定位装置，弹簧的有效圈数、端部并圈磨平结构均按照减振参数做了等比例还原，减振器的缸筒、活塞杆、上下安装吊耳的结构细节完整呈现，清晰展示了悬挂系统对轮对与构架之间的垂向载荷传递、振动衰减的作用路径。基础制动模块的建模还原了制动单元的安装位置与连接结构，各制动吊座与构架的焊接位置、制动部件与轮对的配合间隙均做了精准设置。材质与渲染阶段，针对不同部件赋予对应工程材质：构架采用低合金铸钢材质，呈现哑光金属灰质感；轮对与驱动单元采用合金锻钢材质，轮心部分做了紫色涂装区分，驱动壳体采用醒目的红色工程涂装；螺旋弹簧采用弹簧钢亮面金属质感，减振器缸筒采用蓝色金属涂装，轴箱、定位部件采用对应工程塑料与合金材质区分，通过不同材质色彩的搭配清晰区分各功能模块，直观展示转向架的层级装配关系。整体设计思路围绕低位走行转向架的低重心、高运行稳定性需求展开，通过对称式结构布局保证载荷均匀分布，各悬挂部件的参数匹配兼顾垂向减振与横向定位性能，驱动单元与轮对的集成式设计有效压缩了转向架整体高度，适配低地板轨道车辆的走行需求，完整呈现了轨道走行部从承载构架、走行轮对、悬挂减振到驱动制动的全系统结构逻辑。
