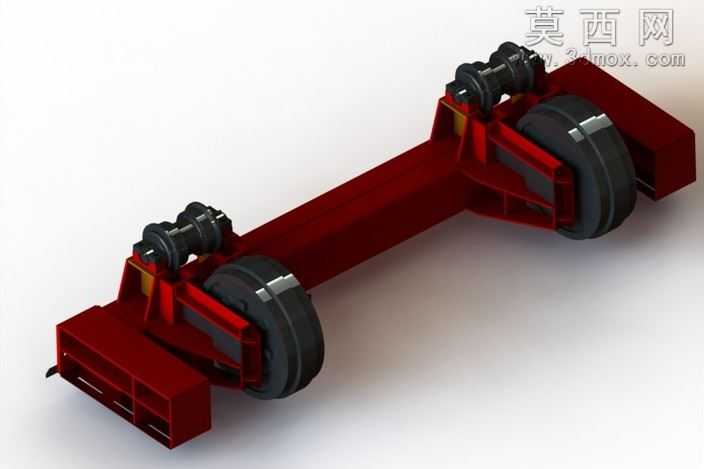

本作品为轨道走行类承载张紧装置的三维建模成果,建模过程依托SolidWorks平台完成全参数化构建,首先从核心承载梁的主体结构入手,绘制纵向主梁的截面草图,通过拉伸凸台命令生成主梁基础实体,再对主梁两端的轮组安装位、端部连接座进行切除与凸台叠加,精准还原主梁的箱型焊接结构特征,保证各安装面的位置公差与实际设计要求一致。轮组部分的建模严格遵循实物装配逻辑,先构建橡胶轮的实体模型,通过旋转凸台生成轮体基础曲面,再对轮面的橡胶层、轮毂的金属安装位分别赋予材质属性,轮组上方的导向滚轮组件采用同轴装配约束,依次完成滚轮、轮轴、安装支座的建模,通过配合命令将滚轮组件约束到主梁两侧的安装座上,保证滚轮的转动自由度符合实际运行需求。模型的材质渲染环节,对主体承载梁赋予哑光红漆金属材质,调整材质的粗糙度、反光度参数还原工业涂装的厚重质感,橡胶轮部分赋予高粗糙度的黑色橡胶材质,区分轮毂金属部分与橡胶层的质感差异,端部连接结构、滚轮轴等金属加工件赋予亮面钢材材质,通过环境光遮蔽、全局光照的渲染参数调整,让整体模型的光影层次分明,清晰展现各部件的结构衔接关系。结构设计上,该装置采用纵向单主梁的对称布局,两端对称布置行走轮组与上部导向滚轮,端部设置的连接座可与上部牵引或承载结构对接,整体结构兼顾行走承载与运行导向功能,张紧结构的预留安装位可适配不同工况下的轮组张紧调节需求,建模过程中对所有装配部件均添加了合理的配合约束,可实现轮组转动、滚轮转动的运动仿真演示,各部件的倒角、焊缝等工艺细节均做了还原处理,避免模型出现尖锐棱角等不符合实际加工工艺的特征,整体模型结构完整,装配逻辑清晰,可用于轨道行走机构的结构展示、方案验证以及相关教学演示场景。
- 上一篇:轨道车辆低位走行转向架结构设计
- 下一篇:带集水功能的轨道列车转向架结构设计
- 全部评论(0)
- 模板大小: 9.16 MB
- 售价:10金币
- 下载次数: 3
- 系统要求: 效果图,SolidWorks2011,其它,
- 软件分类: 转向架
