小型水下观测遥控潜水器结构设计

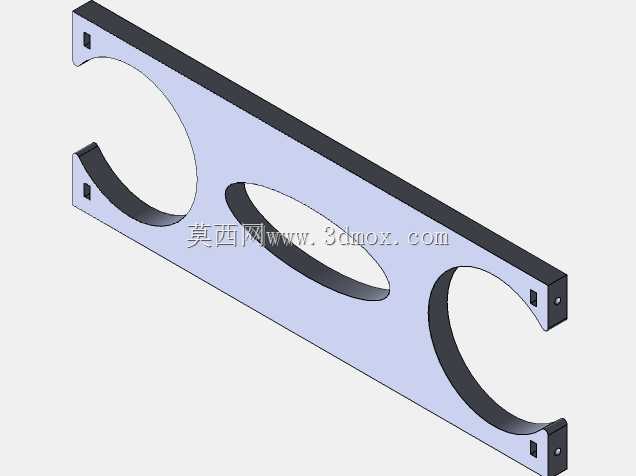

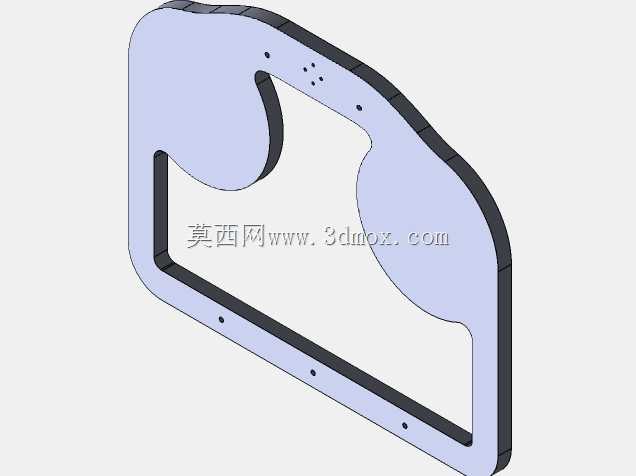

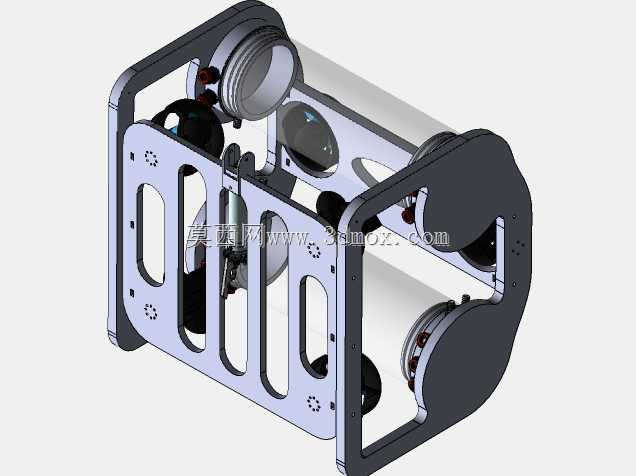

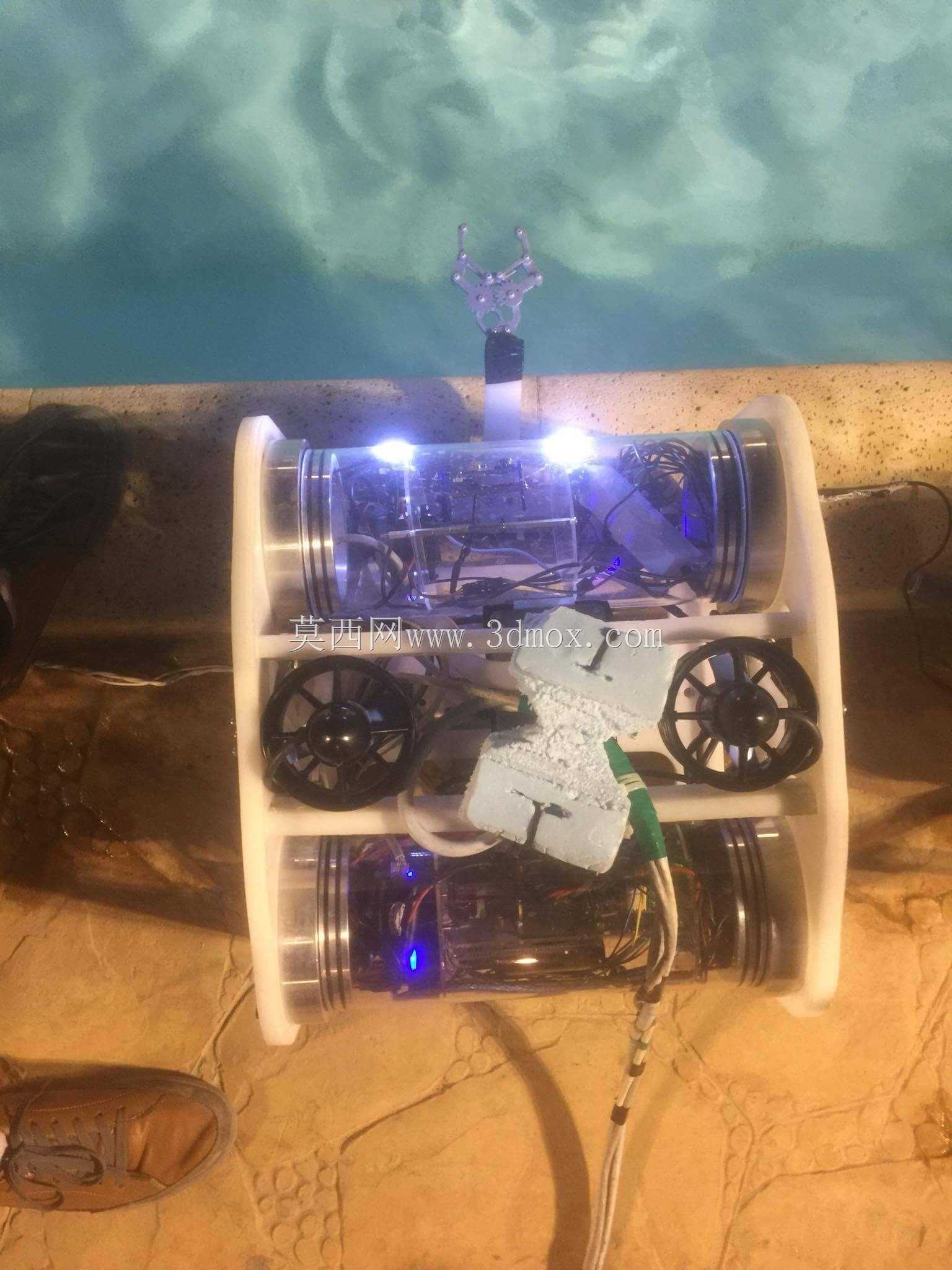

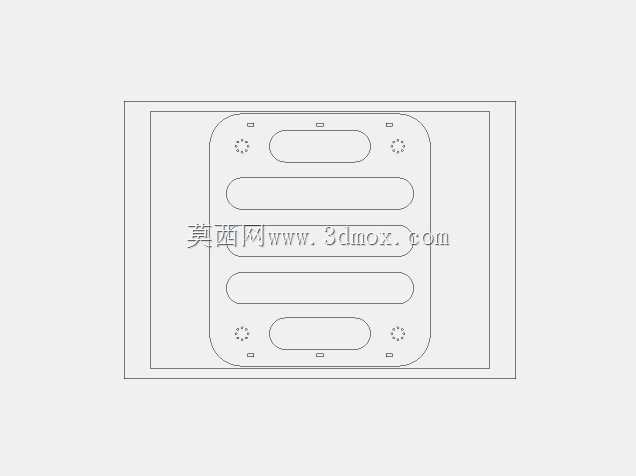

　　这款小型遥控潜水器的结构设计，核心面向近岸浅水域的水下观测、轻量作业场景，可适配水产养殖塘口巡检、水下管线外观排查、近岸水下结构目视检测、休闲水域水下搜寻等实际工况，整体结构围绕水下密封可靠性、运动操控灵活性、搭载扩展性三个核心工程需求展开。从结构布局来看，整机采用框架式承载主体，所有电子元器件、动力组件均集成在密封舱与框架安装位上，框架预留了标准安装孔位，可根据实际作业需求加装小型观测摄像头、补光灯、水质采样接头、轻量机械抓手等拓展配件，无需对主体结构做二次打孔改造，降低现场改装的密封失效风险。密封舱采用径向密封加端面密封的双重密封结构，舱体连接位置设计有定位止口，避免装配过程中密封圈错位导致的渗漏问题，

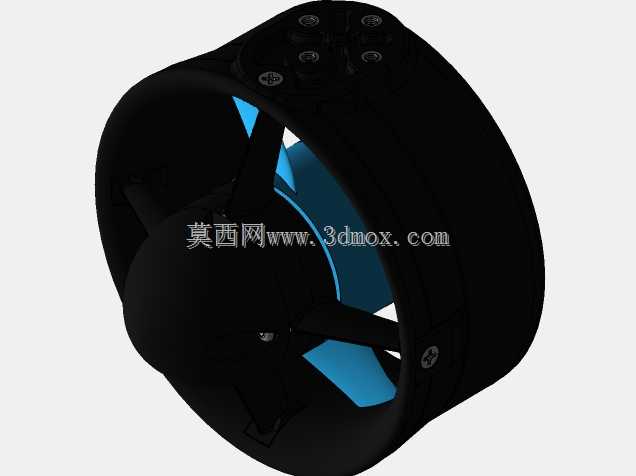

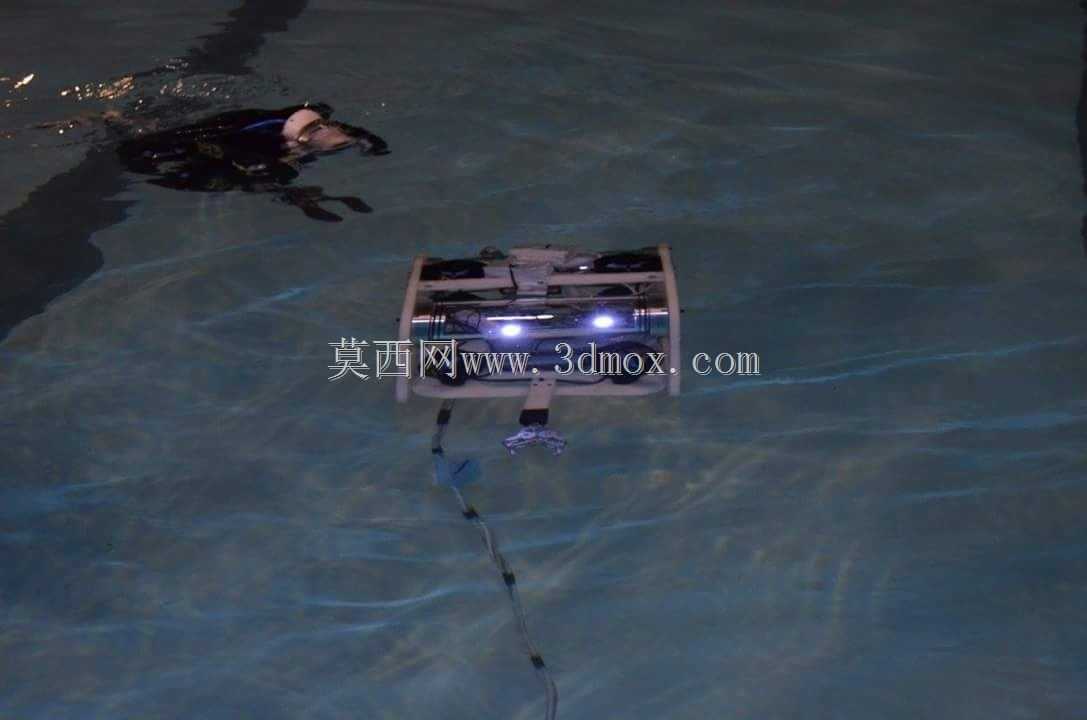

　　舱壁厚度根据浅水域0-30米水深的静水压力计算取值，兼顾结构强度与整机重量控制，避免整机过重导致水面布放、回收的操作难度提升。动力系统采用多推进器布局，分别布置在框架的水平前后、左右以及垂直方向位置，可实现水下进退、横移、定深悬停、原地转向等多维度运动，推进器安装位置做了导流防护设计，既可以避免水下杂物缠绕螺旋桨，也能减少推进器水流扰动对观测画面的影响，推进器与密封舱的走线位置采用专用水密接插件连接，接插件的插拔锁紧结构设计有防松卡扣，避免水下运动过程中接插件松脱导致的动力中断。整机外形尺寸控制在单人可手持布放的范围内，框架边角做了圆弧过渡处理，避免布放回收过程中剐蹭操作人员或者船体，整机重心设计在浮心下方位置，

　　保证水下运动过程中的姿态自稳，即使失去动力也能保持正浮状态缓慢上浮，降低设备丢失风险。在设计过程中，针对水下使用的腐蚀问题，所有外露金属结构件均选用耐海水腐蚀的材质，非金属结构件选用抗老化、低吸水率的工程塑料，密封舱透明观察窗选用高透光耐压材料，兼顾摄像头观测视野与结构承压需求。设备的浮力调节通过可拆卸式浮力块实现，可根据搭载配件的重量变化调整浮力块的安装数量与位置，保证整机在不同搭载配置下都能保持合适的剩余浮力与姿态平衡。走线布局上，所有内部线缆均沿框架内侧的走线槽布置，避免线缆外露被水下杂物勾挂，线缆与舱体的连接位置做了应力释放结构，避免拖拽过程中线缆拉扯密封结构导致渗漏。从安装边界来看，

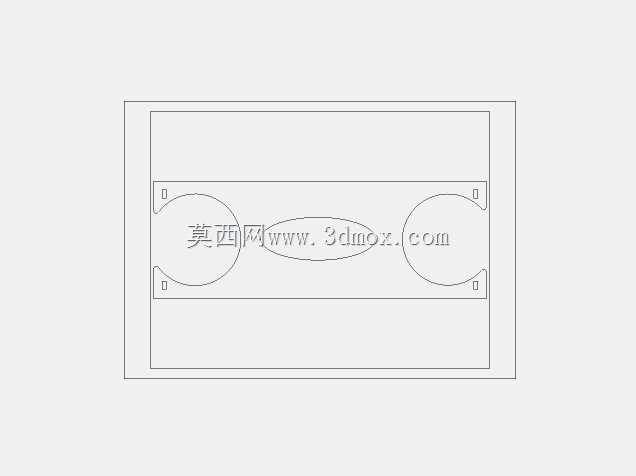

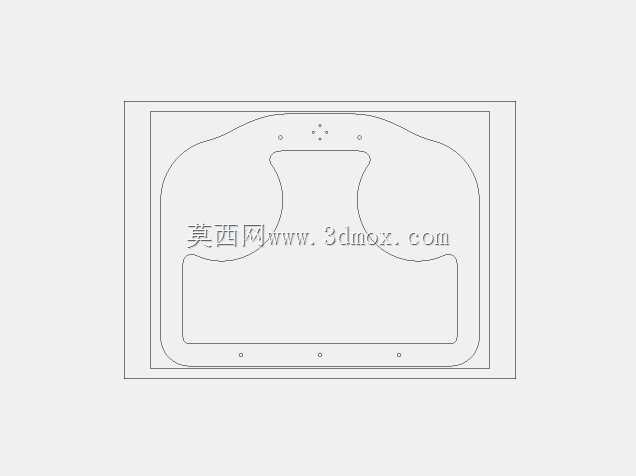

　　整机的最大外轮廓尺寸适配小型便携运输箱的容纳空间，无需大型吊装设备即可完成转运与布放，适合单人或者双人小组完成外场作业，推进器的安装位置突出框架边缘的距离控制在安全范围内，避免停靠、布放过程中推进器直接碰撞岸壁或者水下结构造成损坏。整体结构没有采用复杂的异形曲面设计，大部分结构件为平面切削或者标准型材加工，加工难度低，后期维护更换配件的成本可控，密封舱的开启结构设计为快拆式，无需专用工具即可完成舱体开启，进行电池更换、配件调试等日常维护操作，适合外场作业场景下的快速维护需求。
