小型框架式水下遥控潜器结构设计

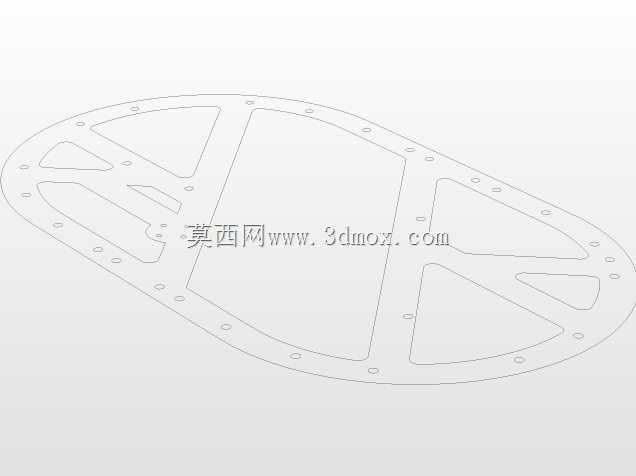

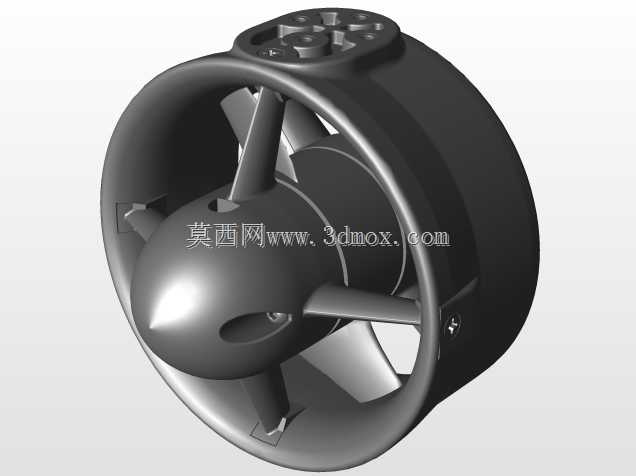

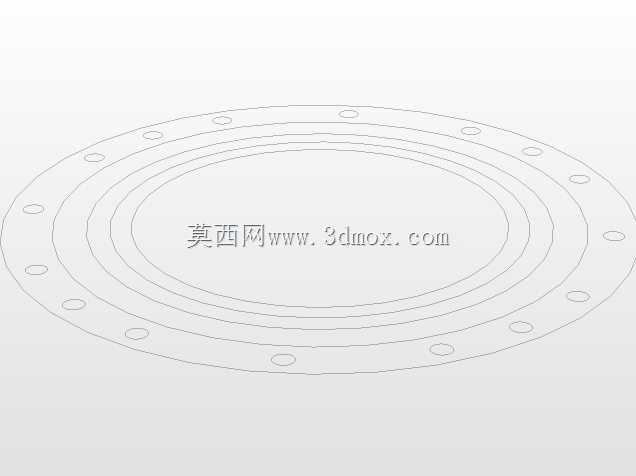

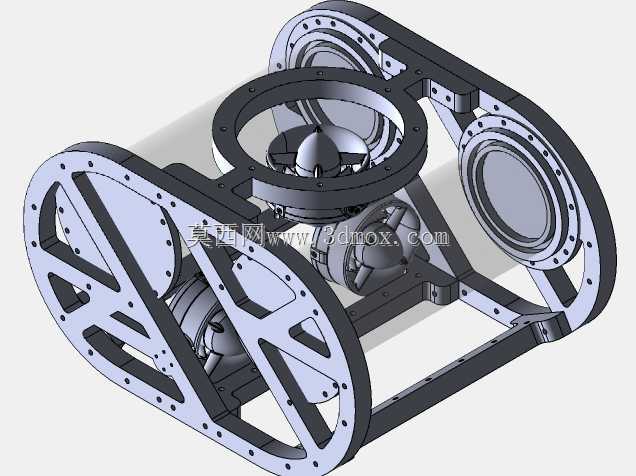

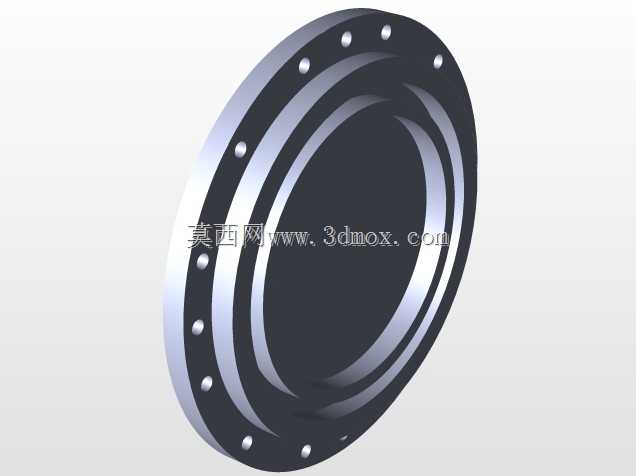

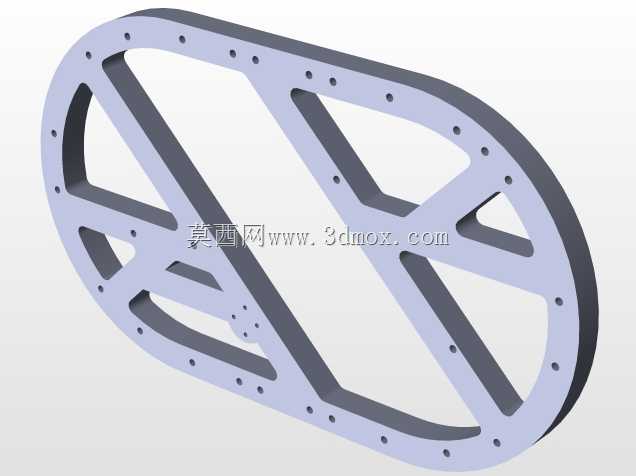

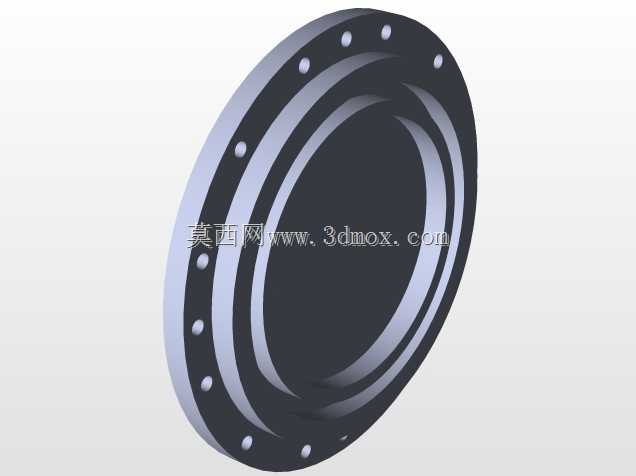

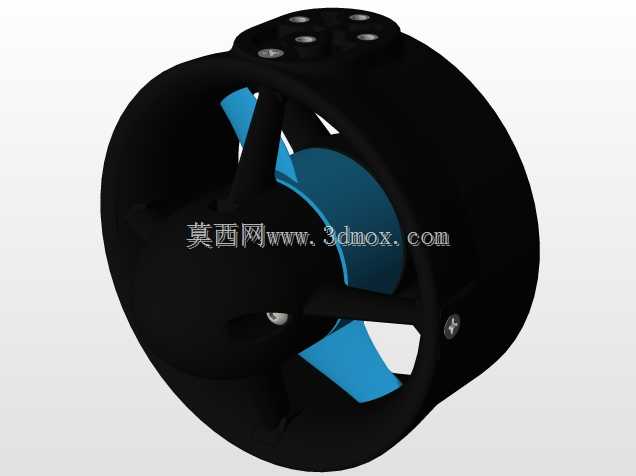

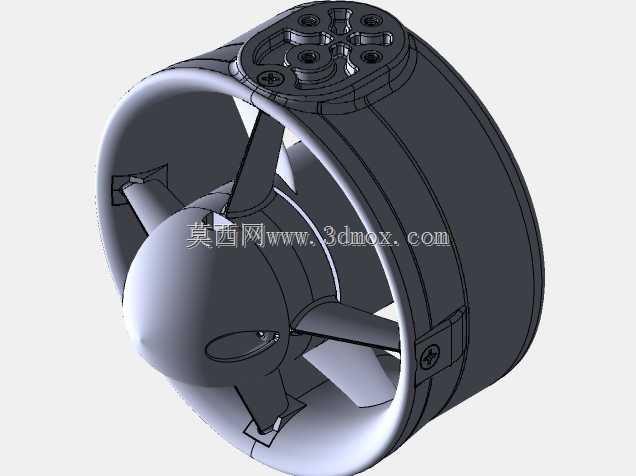

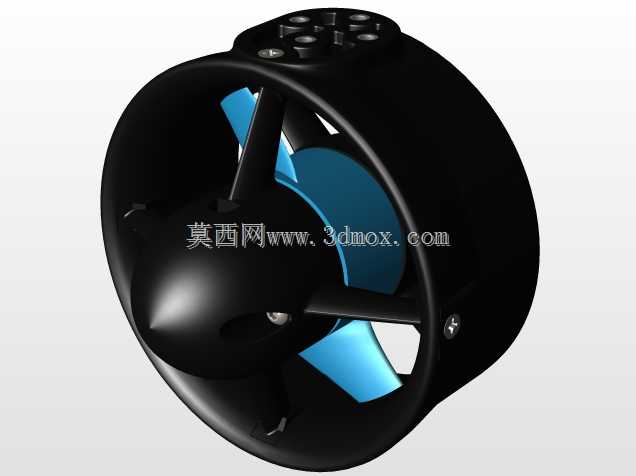

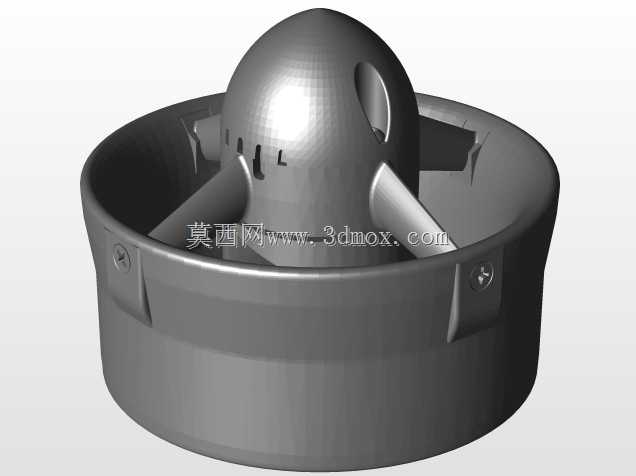

这款小型水下遥控潜器的框架采用双侧镂空辐板式主承力板搭配横向连接梁的结构形式，区别于常规大尺寸ROV的桁架式设计，双侧主承力板上预留的环形安装位分别对应不同功能模块的装配需求，其中上下两处环形法兰位用于安装透明密封观察舱，可搭载水下摄像、照明等探测元器件，舱体与框架的连接采用周向均布螺栓孔设计，保证密封压紧力均匀分布，避免水下高压环境下出现密封失效问题。框架中部的环形安装座用于固定主推进单元，该推进单元采用轴流螺旋桨结构，可提供潜器垂向运动的推力，框架下部两侧的安装位则布置水平推进器，分别负责潜器的前后行进与转向动作，多推进器的布局可让潜器在水下实现多自由度灵活运动，适配狭窄水域的探测作业需求。

从实际应用场景来看，这类小型ROV可用于近岸浅水区的水下管线巡检、养殖网箱破损排查、小型水域搜救辅助、水下结构物外观检测等场景，相较于大型作业级ROV，它的体积紧凑，可由单人完成布放与回收作业，不需要配套大型吊放设备，作业灵活性更强。设计过程中，框架的镂空结构一方面是为了降低整体结构重量，减少潜器在水中的自重负载，另一方面也能降低水流冲击带来的阻力，让潜器在水流扰动下保持更好的运动稳定性。

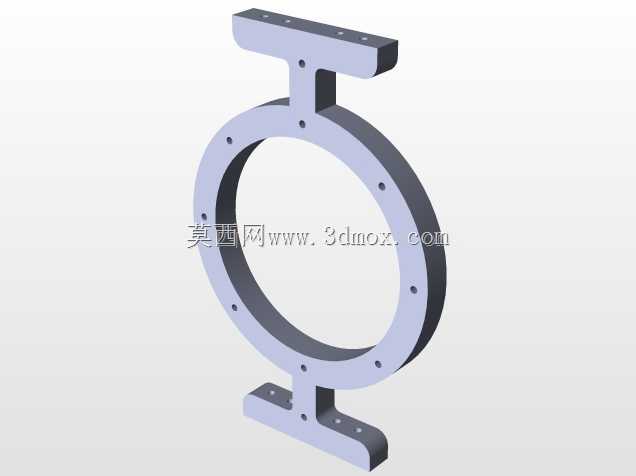

在安装边界方面，双侧主承力板的外轮廓为类圆形结构，所有功能模块均内嵌安装在两块主承力板之间的空间内，没有外凸的易磕碰结构，可避免潜器在水下穿行时被水草、管线等障碍物勾挂。密封舱的安装端面与框架贴合处预留了密封胶圈的安装槽位，装配时可通过控制螺栓锁紧扭矩来保证密封面的压缩量符合水下承压要求，推进器的安装座与框架采用可拆卸连接结构，后期维护时可单独拆解推进单元进行清理或更换，不需要拆解整个框架结构。框架上的多处镂空减重孔并非随意开设，每处开孔的位置都经过受力校核，避开了主承力路径，在减轻重量的同时保证整体结构的刚度，避免潜器在布放回收或水下碰撞时出现框架变形，影响各模块的装配精度。
