轮式排雷作业探测机器人结构设计

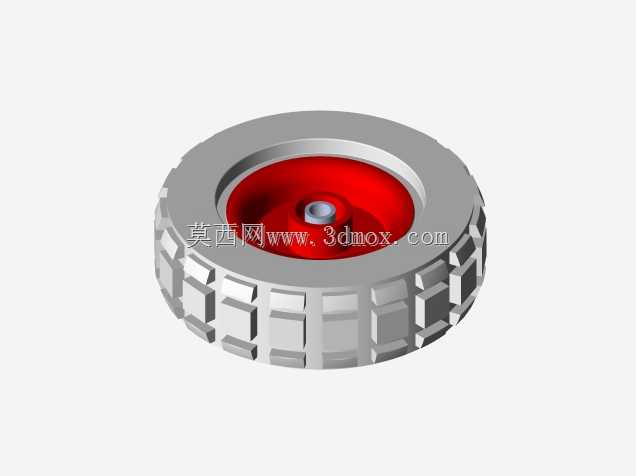

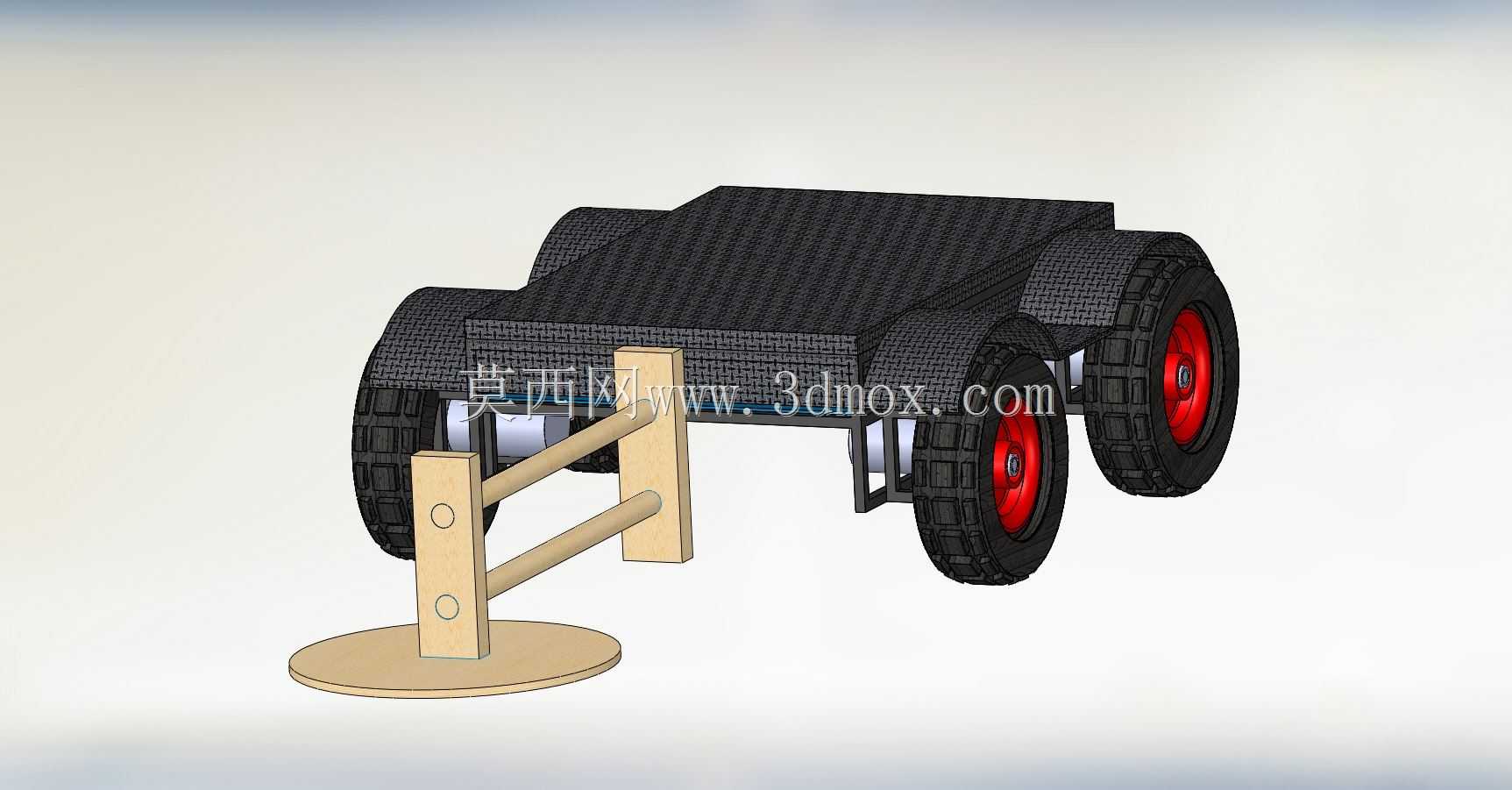

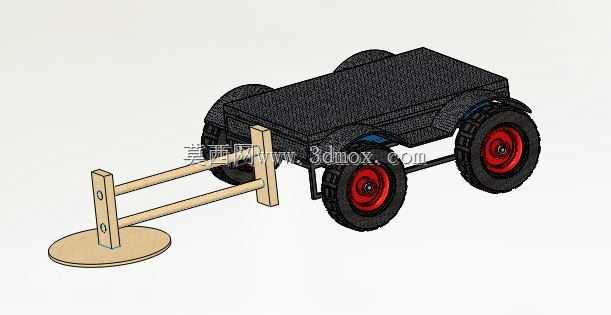

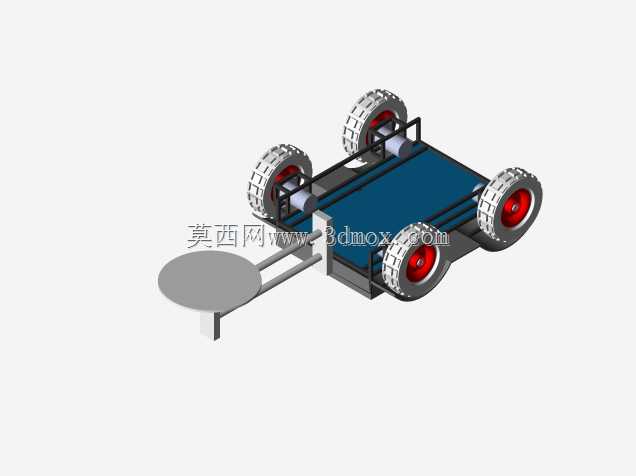

　　这款轮式排雷探测作业平台，核心面向野外复杂地形的未爆弹药探测作业场景，区别于传统人工排雷的高风险模式，可替代作业人员进入雷区完成前置探测环节，从根源上降低排雷作业的人员伤亡概率。从结构设计逻辑来看，整体采用四轮独立驱动的移动底盘布局，大尺寸深花纹越野轮胎的选型，是考虑到野外作业区域多存在松软泥土、碎石坡、浅滩等非铺装路面，深胎纹可以提供足够的抓地力，避免作业过程中出现打滑陷车的问题，轮组内侧预留的独立悬架安装空间，能够在路面起伏时保证四个轮胎始终贴合地面，维持底盘的行驶稳定性，避免探测端因为车身颠簸出现探测数据偏差。底盘上方的承载平台采用防滑纹理的平板结构，一方面可以为后续搭载的探测信号处理模块、动力电源、

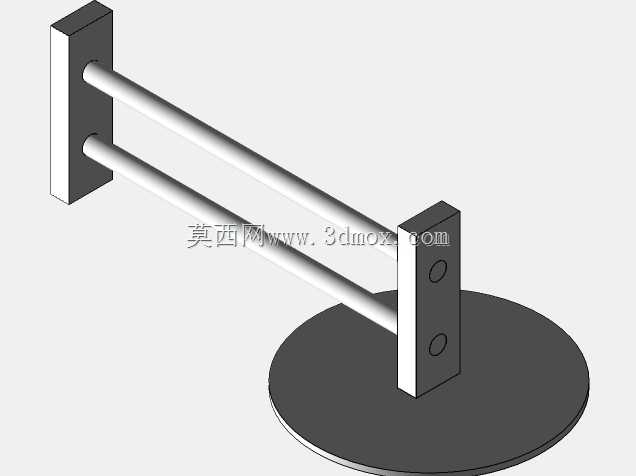

　　控制通讯模块提供平整的安装基准面，平台边缘预留的标准化安装孔位，能够兼容不同规格的功能模块加装，不需要额外对底盘主体进行二次打孔改造，降低后续功能迭代的改造成本。车头位置前置的探测执行机构，采用双立柱加斜向支撑的支架结构，底部的圆形探测盘安装座，能够适配主流的金属探测、探地雷达类探测终端，支架上预留的多档位调节孔位，可以根据作业场景的地面植被覆盖情况、探测深度需求，灵活调整探测盘的离地高度，当遇到较高的杂草或者小石块障碍时，可以抬升探测盘避免磕碰损坏，需要提升浅层探测精度时则可以降低探测盘高度，缩小与地面的间距来提升信号采集灵敏度。斜向布置的两根支撑杆，是为了抵消越野行驶过程中支架产生的往复振动，

　　避免长期振动导致支架连接位置出现疲劳松动，保证探测端的位置精度。从安装边界尺寸来看，整车的轮距设定参考了野外作业常见的壕沟宽度，能够跨越宽度不超过轮距三分之一的地面沟壑，底盘离地间隙满足常规碎石、土坡的通过需求，不会出现底盘托底卡滞的问题；探测支架的横向宽度小于底盘轮距，在狭窄林间路径通行时，不会出现支架先于轮组被障碍物剐蹭的情况。在功能实现层面，四轮独立驱动的布局可以实现原地转向功能，在雷区这类狭窄受限的作业区域内，不需要大半径转弯空间就可以调整行驶方向，适配雷区曲折的作业路径；探测支架的结构设计没有采用复杂的电动调节结构，而是采用手动孔位定位的方式，一方面降低了整车的电气故障点，提升野外复杂环境下的设备可靠性，

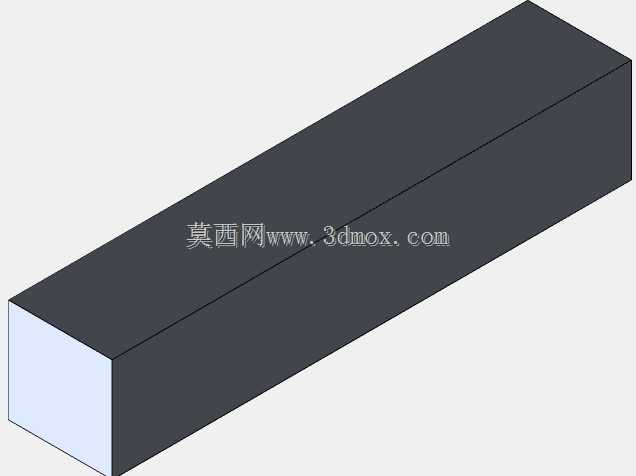

　　另一方面也减少了电控元件的重量负载，提升整车的续航时长。底盘的动力模块、控制模块全部采用内嵌式安装在承载平台下方的封闭舱体内，舱体边缘做了密封止口设计，能够应对野外作业时的降雨、扬尘环境，避免雨水或者沙尘进入舱体损坏电气元件。实际作业过程中，该平台可以按照预设的路径自主行驶，前端探测盘实时采集地下的金属异常信号，同步将位置信息和探测数据回传至后方的操作端，作业人员不需要进入雷区就可以完成疑似雷点的标记定位，后续再配合排雷执行设备完成处置，整套结构没有冗余的装饰性设计，所有结构件都服务于通过性、探测稳定性、环境适应性这三个核心作业需求，零件多采用标准化的型材和紧固件，在野外作业出现零件损坏时，可以快速更换备件完成维修，不需要定制特殊配件，适配野外作业的后勤保障条件。
