螺纹铣床配套弯型泵体支撑安装构件

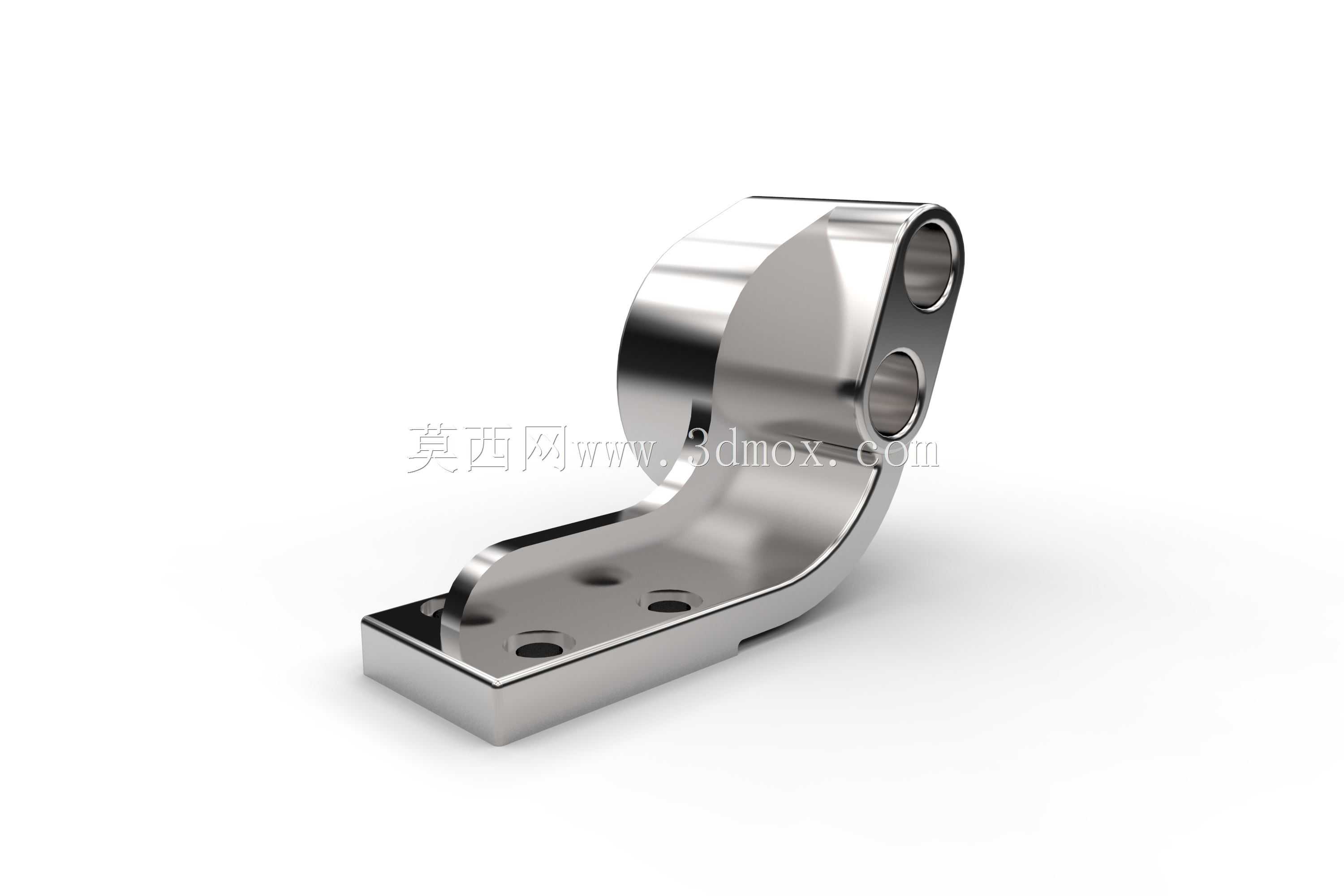

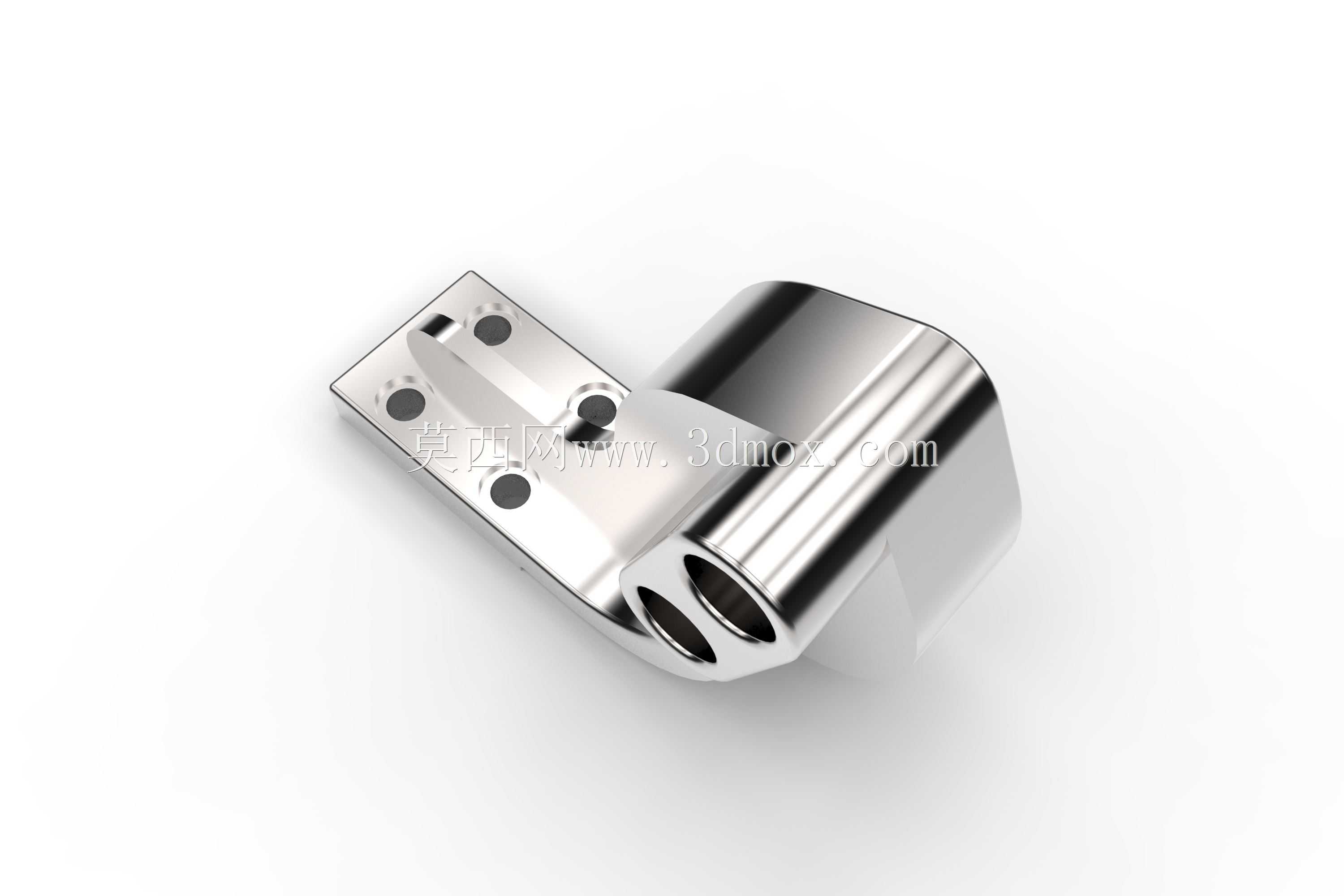

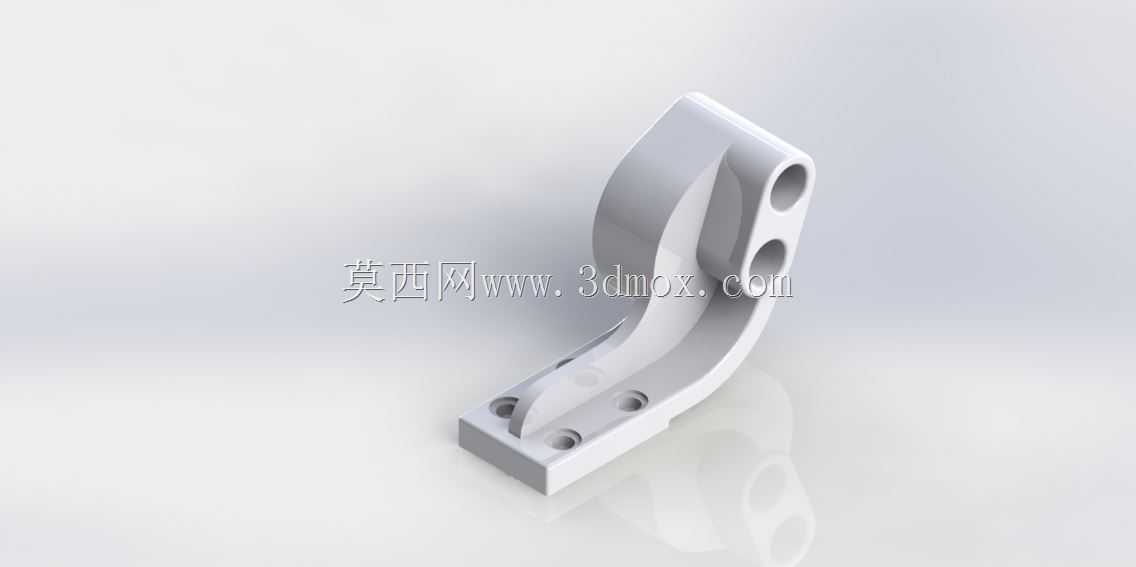

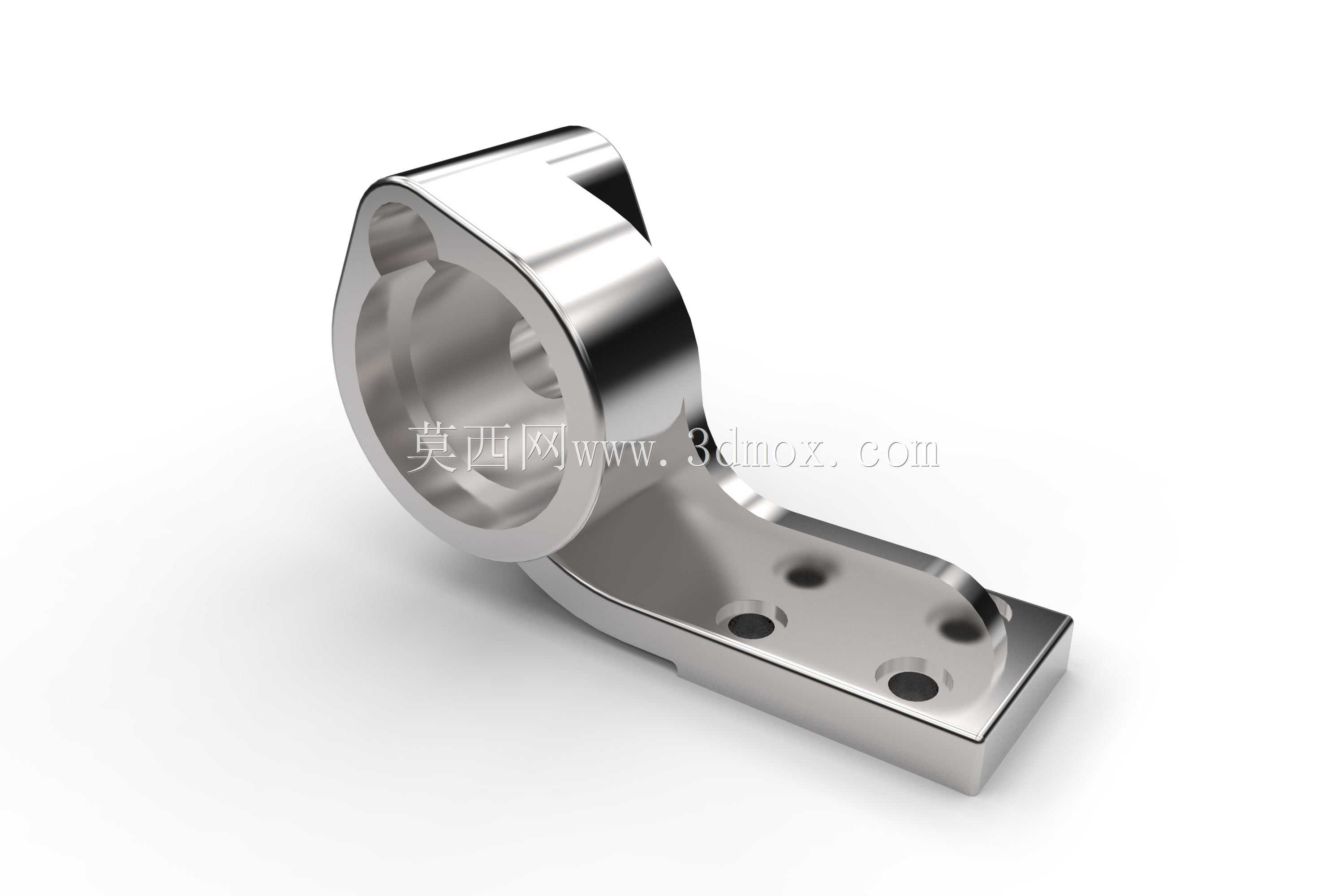

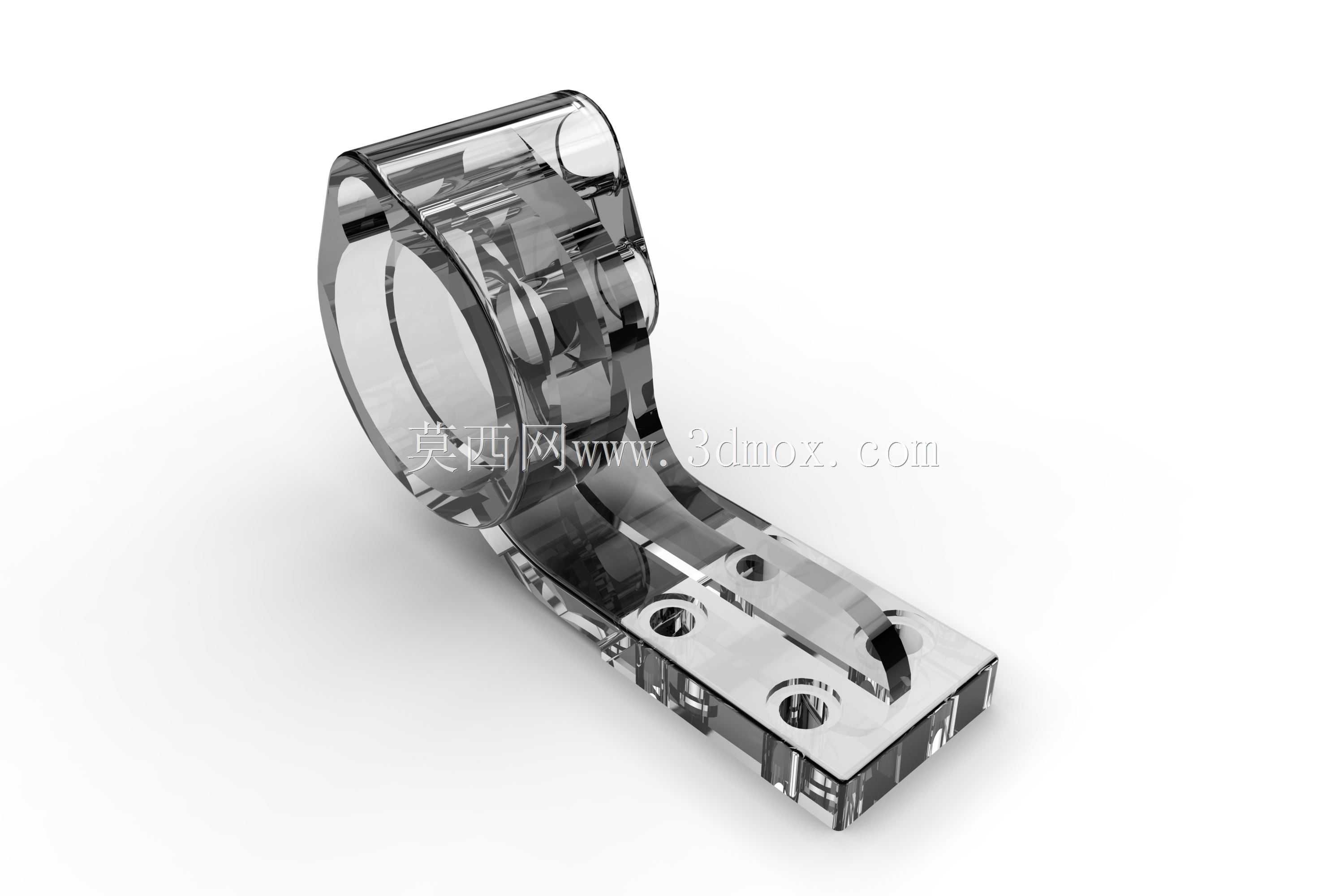

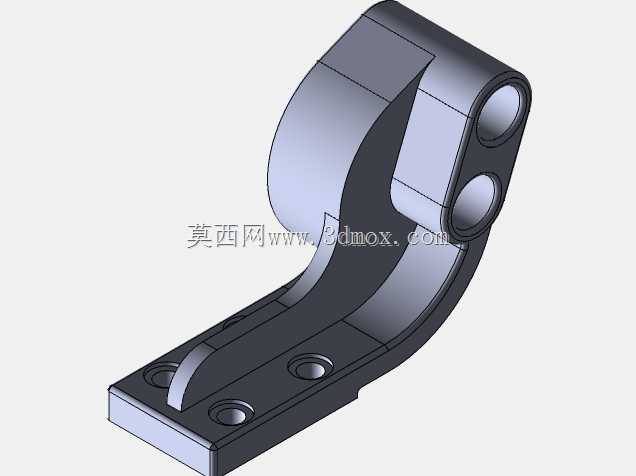

　　在金属切削加工的螺纹铣削工序场景里，切削区域的冷却润滑输送、液压系统动力传递都离不开配套泵组的稳定运行，而这类泵体的安装固定，直接影响整个切削过程中介质输送的稳定性，一旦支撑构件出现刚性不足、安装位错位的问题，轻则导致泵体运行振动过大、管路接口渗漏，重则会因为供液中断造成刀具过热崩损、工件螺纹加工精度超差。这款弯型支撑构件，就是专门适配螺纹铣床床身侧部安装空间的泵体固定件，用来承托卧式安装的低压冷却泵或者小型液压动力泵，把泵体和床身本体牢牢连接成一个整体，抵消泵组运行时产生的径向和轴向振动。从结构设计逻辑来看，整个构件没有采用常规的直臂式支撑结构，而是顺着床身侧部的避让空间做了弧形弯臂设计，底部是带四个沉头安装孔的矩形安装基座，

　　基座的贴合面做了0.8μm的平面度要求，保证和床身安装面完全贴合，不会因为贴合间隙产生安装应力，四个沉头孔的位置刚好对应床身侧部预制的螺纹安装孔位，安装时不需要额外做孔位适配，直接用内六角螺栓就能完成基座固定。弯臂向上延伸的过程中做了等强度的截面渐变设计，靠近基座的位置截面厚度更大，往上靠近泵体安装位的位置根据受力分布逐步调整壁厚，既保证了整体支撑刚性，又尽可能减少了不必要的材料冗余，控制构件自身重量。弯臂顶端的安装面设置了两个同轴的通孔，用来穿装螺栓固定泵体的安装耳，两个孔的同轴度公差控制在0.02mm以内，避免泵体安装后出现别劲的情况，导致泵轴运行时的额外负载。在安装边界的适配性上，

　　整个构件的外轮廓完全贴合螺纹铣床床身侧部的内凹空间，弯臂的弧形走向刚好避开床身内部的走线槽和冷却管路排布路径，安装完成后不会和周边的管线、防护盖板产生干涉，基座的安装面到顶端泵体安装面的垂直高度，刚好匹配泵组入口和床身出液口的对接高度，不需要额外加装过渡接头就能完成管路连接，减少了管路的弯折点，降低介质输送的阻力。从实际使用的受力角度分析，泵组运行时产生的振动会沿着弯臂传递到基座，再分散到整个床身结构上，弧形弯臂的结构相比直臂结构有更好的阻尼特性，能够吸收一部分高频振动，避免振动直接传递到床身影响主轴的加工精度，同时弯臂的内侧做了圆角过渡，没有应力集中的直角结构，长期承受交变载荷的情况下也不会出现疲劳开裂的问题。在加工工艺性上，

　　这个构件的所有安装孔都采用了同轴钻削加工，保证孔位的位置精度，各个贴合面都做了铣削加工去除毛刺，安装时不会刮伤床身漆面或者泵体的安装面，构件的壁厚均匀，不管是采用铸件铣削加工还是整块坯料CNC加工，都能有比较好的工艺可行性，不需要做特殊的工装夹具就能完成加工。对于做螺纹铣床维护、设备改造的结构设计人员来说，这类支撑构件的设计核心从来不是追求复杂的结构，而是在有限的安装空间里，兼顾支撑刚性、安装便利性和周边部件的避让需求，很多现场改造出现的安装干涉、振动过大问题，往往就是因为支撑件的结构没有贴合实际安装空间的边界，要么是孔位对不上需要现场扩孔，要么是支撑臂过长导致刚性不足，这款构件的设计刚好避开了这些常见问题，所有的结构尺寸都匹配对应型号螺纹铣床的安装空间，安装后泵体的运行稳定性能够得到充分保障，不会因为支撑问题影响设备的正常加工运行。
