小型便携车载桌面两用冷却装置结构设计

　　这类小型冷却装置的应用场景覆盖车载储物、桌面个人物品冷藏、狭小工位恒温存放多个领域，日常使用中可满足单人份饮品、需低温存放的小型试剂、随身美妆护肤品的恒温保冷需求，相比大型制冷设备，它的占用空间极小，可直接放置在汽车杯架旁、办公桌边角、宿舍桌面等局促区域，不需要预留大面积安装空间。从结构设计层面来看，该装置采用侧开式门体结构，门体与壳体通过隐藏式铰链连接，门体边缘设置整圈密封胶条安装槽，闭合后可实现内部腔体与外界环境的隔热密封，减少冷量流失；内部腔体设置分层搁板卡位，可根据存放物品的高度灵活调整搁板位置，提升内部空间利用率，腔体背部预留半导体制冷片的安装位，配套的散热风道直接连通壳体侧面的散热格栅，

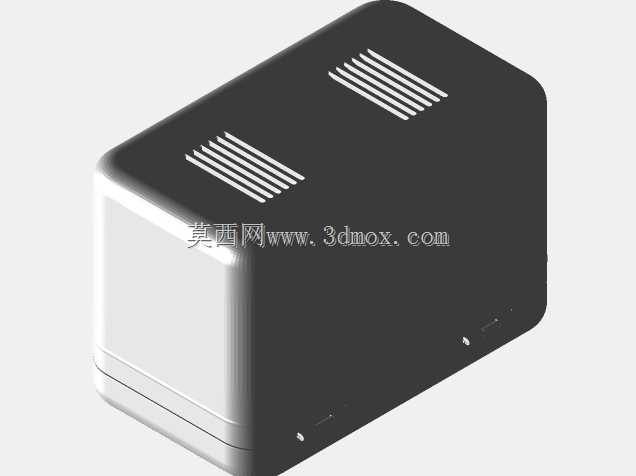

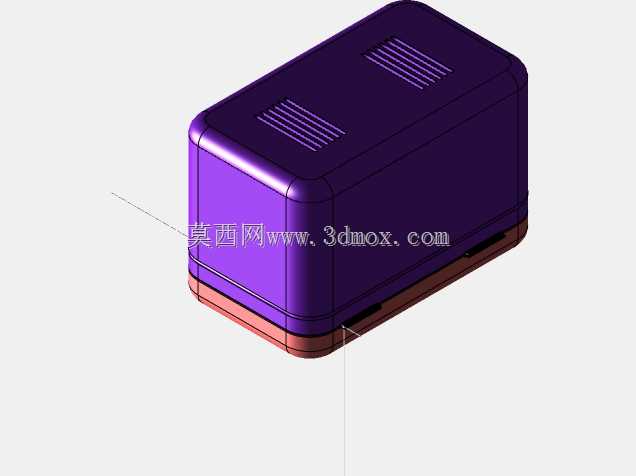

　　可将制冷过程中产生的热量直接排出装置外部，避免热量堆积影响制冷效率。外形设计上采用圆角矩形的一体化壳体结构，所有外露棱边均做R3-R5的圆角过渡，既避免尖锐边角造成磕碰损伤，也能提升壳体的结构强度，减少注塑成型过程中的应力集中问题；壳体壁厚根据不同部位的受力情况做差异化设计，门体框架部位壁厚2.5mm，主体壳体承重部位壁厚3mm，非承重的装饰面壁厚控制在2mm，在保证结构强度的前提下尽可能降低整体重量。安装边界方面，该装置属于独立放置式设备，不需要额外的固定安装结构，底部设置四个防滑硅胶垫的安装卡位，放置在光滑平面时可通过硅胶垫增大摩擦力，避免滑动；车载使用时可搭配通用固定绑带，

　　绑带穿过壳体背部预设的穿绳孔即可将装置固定在汽车座椅靠背或中控侧边区域，不会在车辆行驶过程中发生移位。设计过程中针对不同使用场景做了适配优化，比如壳体侧面的散热格栅采用倾斜式栅条设计，既可以保证通风散热效率，也能避免外界灰尘、泼溅的液体直接进入设备内部；门体上设置透明视窗，视窗采用双层透明隔热材料，不需要打开门体即可观察内部存放的物品，减少开门次数从而降低冷量损耗。内部制冷组件的布局充分考虑了重心分布，将重量较大的制冷模块、散热模块设置在腔体背部靠下位置，让设备整体重心偏下，放置时稳定性更好，即使受到轻微外力碰撞也不容易倾倒。不同配色的壳体采用统一的内部结构框架，仅通过更换外层面壳的配色即可实现多外观版本的生产，

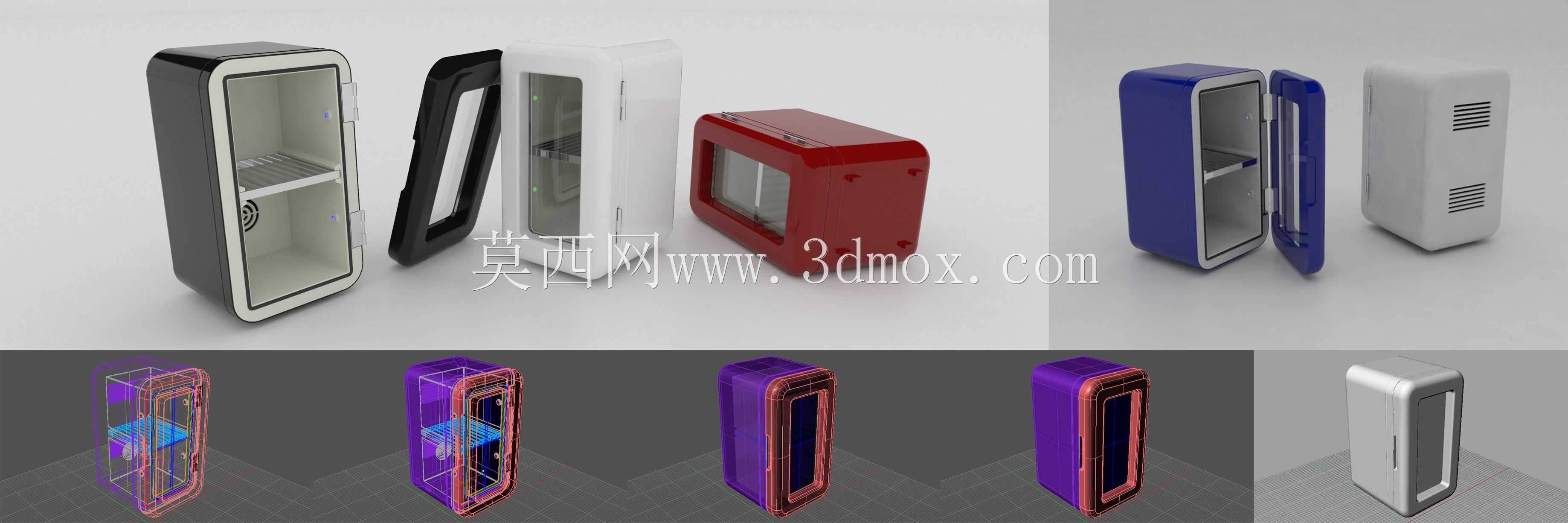

　　不需要重新开制内部结构的模具，可有效降低生产制造成本，同时也能满足不同使用场景的外观配色需求，比如深色款适配汽车内饰风格，浅色款适配办公桌面、家居环境的装修风格。从结构建模的角度来看，该装置的所有配合部位均预留了合理的装配公差，门体与壳体的配合间隙控制在1mm以内，密封胶条的压缩量设置为胶条厚度的30%，既可以保证密封效果，也不会让门体的开关阻力过大；搁板与腔体卡位的配合采用间隙配合，拆卸调整时不需要额外工具，徒手即可完成操作。散热风道的设计采用直吹式结构，散热风扇直接对准制冷片的热端，风道内壁做光滑过渡处理，减少风阻提升散热效率，风扇的安装位设置减震胶垫安装槽，可降低风扇运行时产生的震动与噪音，提升使用体验。
