电动自行车适配双轮电池固定安装架

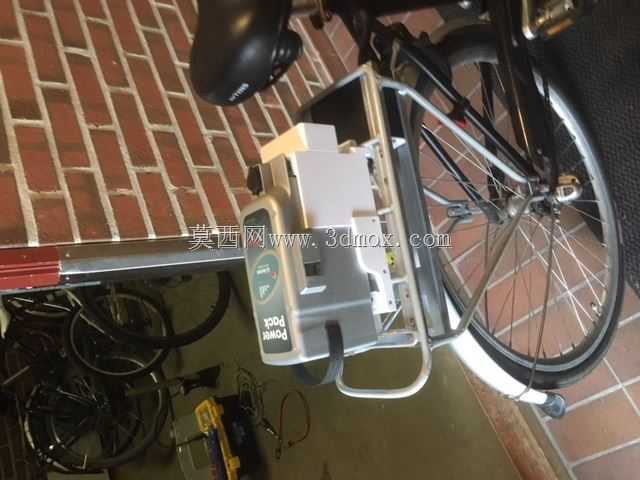

　　日常运维老旧两轮电动车辆时，常遇到原厂电池包老化损坏、市售替换电池尺寸与原车电池仓不匹配的问题，这款双轮电池安装架正是针对这类场景开发的适配结构，核心作用是为非原厂规格的松下26V电池包提供可靠的安装承载，让替换电池能够稳定固定在24V电动自行车的原车电池安装位，无需对原车车架进行大规模切割、焊接改造，降低老旧电动车电池替换的改造成本与施工难度。

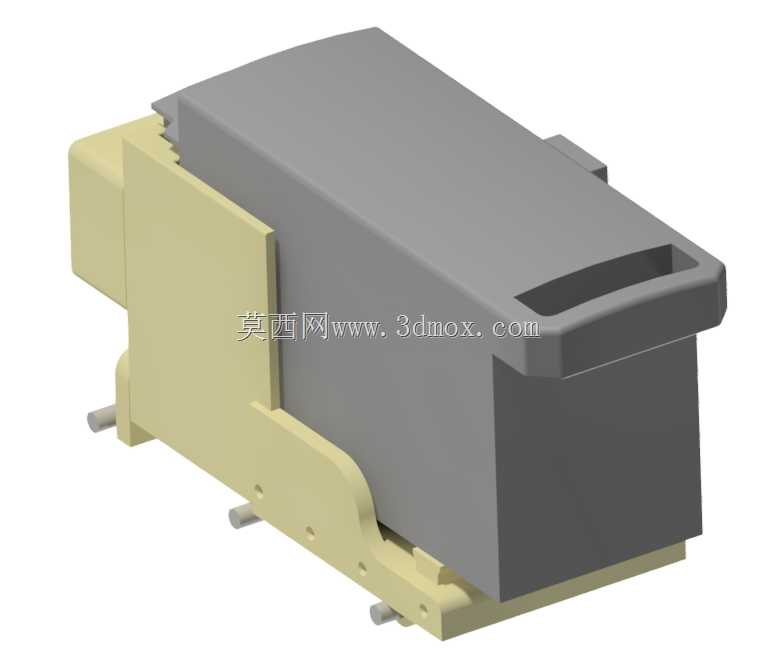

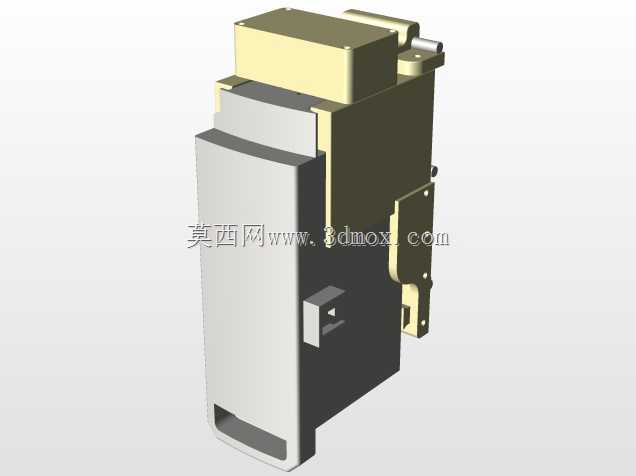

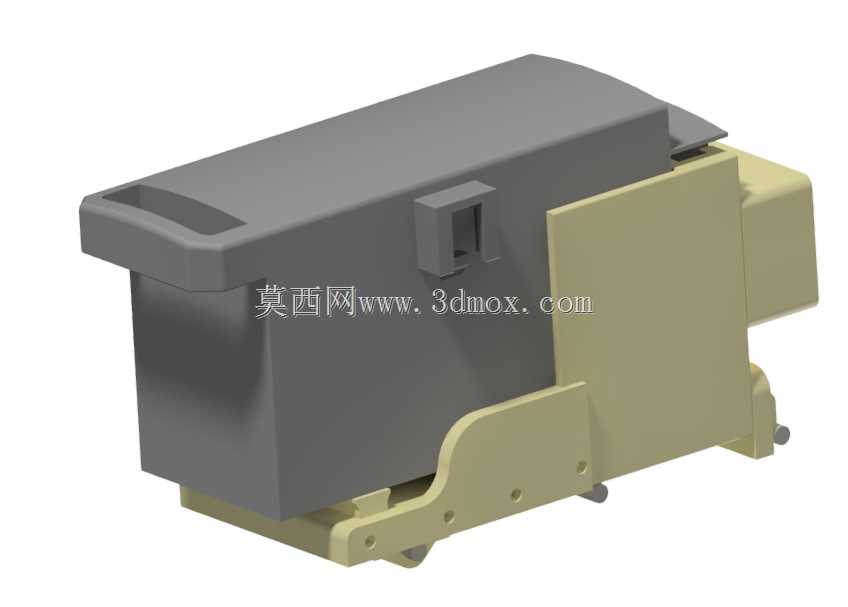

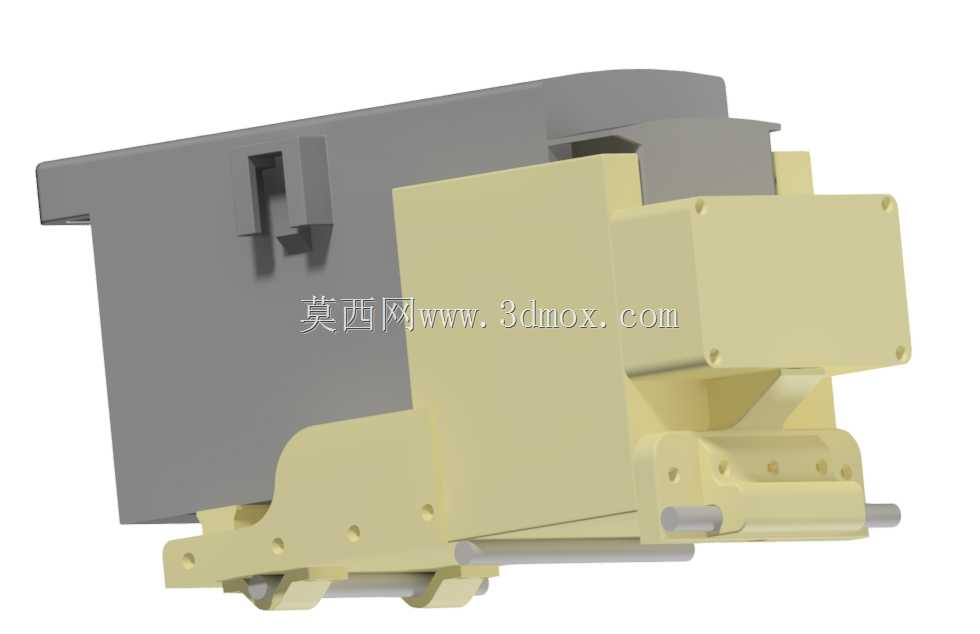

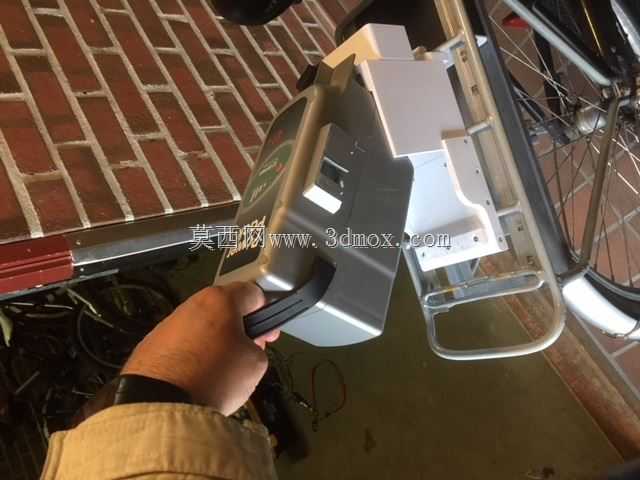

　　从实际使用场景来看，电动自行车行驶过程中会持续受到路面颠簸带来的振动、过坎时的瞬时冲击，电池架的结构强度直接关系到电池使用的安全性，一旦固定结构松脱，很容易出现电池接线拉扯断裂、电池壳体磕碰破损甚至内部电芯短路的风险。这款电池架采用分体式组合结构，分为上下两个功能模块：上部是与电池本体外形完全贴合的包覆式仓体，仓体内腔轮廓完全匹配对应型号电池的外部曲面，侧壁预留了卡扣定位槽，电池装入后可以通过卡扣实现横向与纵向的限位，避免车辆行驶过程中电池在仓内窜动；仓体顶部设置了一体式提手结构，方便用户在需要取出电池充电时直接提拉，无需额外抠取电池缝隙，日常取放操作更顺手。下部是与原车车架连接的安装支座，支座采用带加强筋的L型承托结构，两侧延伸出带安装孔的固定耳，安装孔位完全对齐原车电池仓的预留安装点位，安装时直接通过螺栓即可将整个支架固定在原车车架上，不需要重新在车架上打孔，避免破坏原车车架的结构强度。

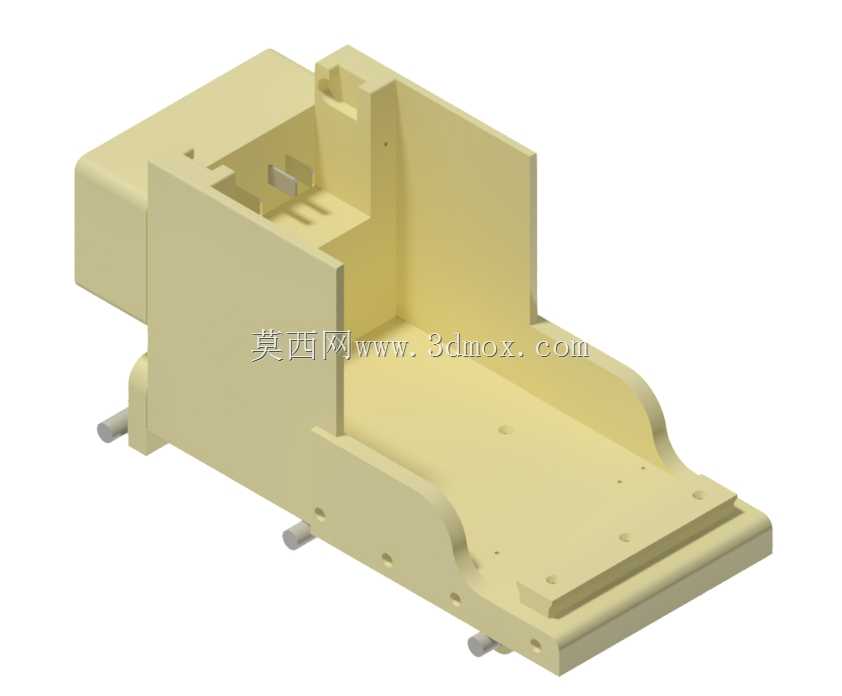

　　设计过程中首先完成了原车安装位的边界尺寸测绘，明确了车架安装点的孔距、安装面的平面度公差、周边可利用的空间范围，确保支架安装后不会与车辆的脚踏、侧撑、线束等周边部件产生运动干涉。电池仓部分的内腔尺寸完全贴合目标电池的外形，预留了0.2mm的装配间隙，既方便电池顺利装入取出，又不会因为间隙过大导致电池晃动；仓体侧壁的厚度根据3D打印工艺的成型特性设置为2.5mm，兼顾结构强度与打印成型效率，避免壁厚过大导致打印时间过长、材料浪费，也防止壁厚不足受到冲击时出现开裂。下部安装支座的承托面设置了多道纵横交错的加强筋，筋条高度为8mm，厚度2mm，在不显著增加整体重量的前提下大幅提升支座的抗弯折能力，应对车辆行驶中的冲击载荷时不会出现承托面变形的问题；固定耳位置的安装孔设计为沉孔结构，螺栓装入后螺帽完全沉入沉孔内，不会突出于支架表面，避免螺帽刮擦电池壳体或者剐蹭用户衣物。

　　考虑到老旧电动自行车的使用环境多为户外，会面临雨水、扬尘的侵蚀，支架的所有棱边都做了R2的圆角过渡处理，没有尖锐的直角结构，既避免安装维护时划伤操作人员，也能减少应力集中，提升结构的抗疲劳寿命；仓体与支座的连接位置采用定位卡扣加螺栓辅助固定的方式，后期如果需要适配不同尺寸的电池，只需要更换上部的仓体部分，下部的安装支座可以继续沿用，提升了结构的通用性。整个支架的安装边界完全控制在原车电池仓的原有空间范围内，安装后不会突出于车辆侧面，不会影响车辆的正常推行与骑行，也不会改变车辆的原有外观轮廓，适配性更强。针对3D打印的工艺特性，所有结构都设计为无支撑或少支撑的形态，打印时不需要添加大量支撑结构，减少后期支撑去除的工作量，也能提升成型件的表面质量，个人用户使用桌面级FDM3D打印机即可完成制作，不需要复杂的工业加工设备，非常适合个人用户进行车辆改装、配件替换时使用。
