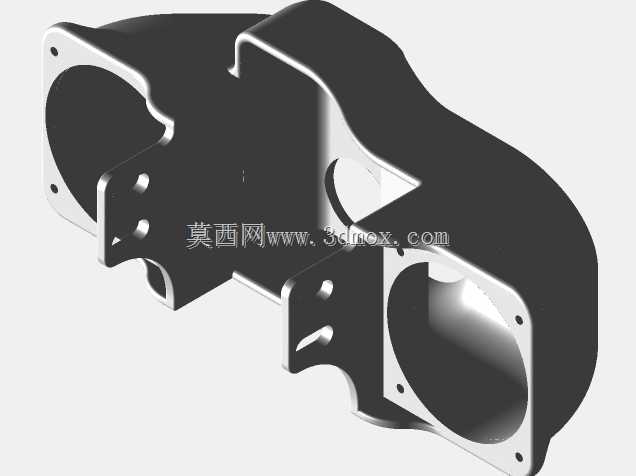

Ultimaker打印机适配高温风扇护罩结构

　　桌面级FDM3D打印机在打印高温工程耗材时，喷头区域的散热稳定性直接决定成型质量，尤其是Ultimaker2、2+及扩展版机型，搭配Ollsen block热端组件后，原有风扇护罩的耐温性能与导风效率往往无法匹配高温打印工况，容易出现护罩受热变形、散热气流偏移、喷头局部温度不均等问题，进而引发耗材堵头、成型件层间结合力不足、表面拉丝等常见打印缺陷。这款适配升级的风扇护罩，正是针对上述实际使用痛点完成的结构优化设计，整体采用对称式双风扇位布局，可同时为热端散热鳍片与模型成型区域提供定向气流，避免不同散热路径的气流互相干扰。从安装边界来看，护罩的安装孔位完全匹配对应机型的原有安装基准，不需要对打印机的喷头支架做额外打孔或切削改造，

　　直接替换原有护罩即可完成装配，两侧的定位卡扣与安装耳片做了加厚处理，能抵消长期高温环境下的材料蠕变影响，避免长期使用后出现安装松动、护罩移位蹭到打印件的问题。设计过程中优先考虑了高温耗材打印的实际需求，护罩的导风通道做了收敛式结构设计，将风扇输出的气流精准导向热端散热鳍片的根部以及模型刚挤出的耗材区域，既保证热端上部散热充分，避免热量向上传导导致送丝轮区域耗材提前软化堵料，又能让刚挤出的熔融耗材快速冷却定型，提升大跨度悬空结构的打印质量，减少支撑的使用量。护罩的外形轮廓做了避位优化，在喷头移动到打印平台边缘位置时，不会与平台夹块、调平探针等原有结构发生干涉，同时护罩内壁做了光滑过渡处理，减少气流在护罩内部的紊流损耗，

　　提升风扇的实际送风效率。实际使用场景中，采用高温耗材打印该护罩后，可长期在喷头周边60-80摄氏度的环境温度下工作，不会出现普通PLA材质护罩受热软化变形的问题，双风扇的安装位适配常规40mm规格的轴流散热风扇，用户可根据自身的散热需求选择不同转速的风扇进行搭配，不需要额外修改安装结构。护罩的走线槽位也做了预留，风扇的供电线材可以顺着护罩侧边的走线卡扣固定，避免线材散乱垂落蹭到打印件或者影响喷头的移动行程。从结构强度来看，护罩的受力薄弱位置都做了加强筋设计，在日常拆装维护、更换风扇时，不会因为轻微的外力冲击出现断裂问题，同时护罩的整体重量控制在合理范围内，不会增加喷头运动组件的额外负载，

　　避免喷头高速移动时出现惯性过大导致的定位精度下降问题。针对Ollsen block热端的特殊结构，护罩的内侧轮廓做了对应的避让设计，不会与热端的固定螺丝、温度传感器线材、加热棒接线等部件发生干涉，装配后护罩与热端之间保留了合理的安全间隙，既不会因为距离过近导致护罩被过度加热，也不会因为距离过远导致气流分散影响散热效果。在打印大尺寸ABS、PC等高温耗材时，这款护罩的定向导风结构可以有效减少模型边角位置的翘曲问题，稳定的散热气流能让模型各层的冷却速度保持一致，提升成型件的尺寸精度，尤其是在打印薄壁结构、细小特征时，均匀的冷却气流可以避免细小特征因为冷却不足出现变形、坍塌的问题。护罩的表面没有多余的装饰性结构，所有外形设计都围绕功能需求展开，安装后不会遮挡喷头的观察视线，用户可以随时观察喷头的出料状态以及模型的打印情况，不需要额外调整观察角度。
