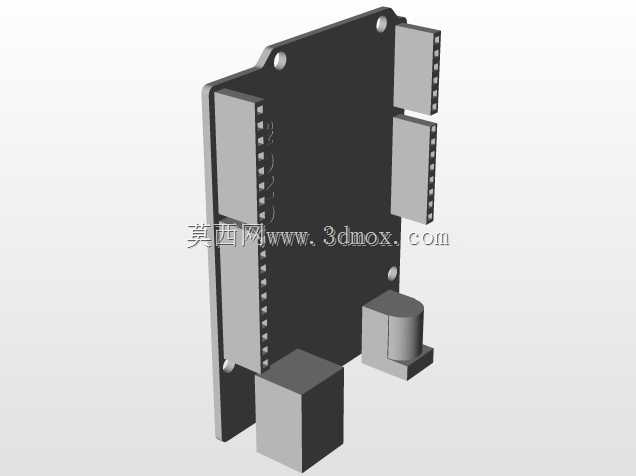

Arduino Uno开源控制板结构设计模型

在做小型自动化装置、创客类原型设备、教学实验台的结构设计时，经常需要把Arduino Uno控制板整合进设备壳体或者安装支架里，这时候精准的板卡外形与安装位模型就显得格外重要，能避免后期装配时出现干涉、安装孔位不对、接口被遮挡这类常见问题。这个模型还原了Arduino Uno板卡的基础外形轮廓，把板上几个关键的高度凸起结构都做了准确的表达，包括板端的排针座高度、电源接口的凸起尺寸、USB接口的外伸边界，这些细节都是结构设计时最容易忽略的干涉点。很多新手做设备外壳设计时，往往只参考板卡的平面长宽尺寸，忽略了板上元件的实际高度，最后装配时要么排针顶到壳体内壁，要么电源插头插不到位，这个模型把这些关键的高度尺寸都做了还原，能直接用来做壳体的内部空间避让校核。从设计思路上看，这个模型没有做板上细碎元件的冗余建模，只保留了结构装配需要用到的关键边界：板体本身的长宽厚度、四个安装孔的相对位置与孔径、两侧排针的排布范围与突出高度、电源接口与USB接口的外形与外伸长度，还有板上复位按键的凸起高度，这些信息完全足够支撑结构设计阶段的装配校核，不会因为模型过于细碎导致装配卡顿，也不会因为细节缺失导致设计出错。在实际应用场景里，不管是做桌面级小型实验装置的安装板布局，还是做定制化的控制盒壳体设计，或是做多设备集成的安装架排布，这个模型都能直接导入装配环境，用来确认板卡的安装空间是否足够，接线空间是否预留充足，和周边的传感器、驱动板、接线端子的位置是否存在干涉。安装边界上，模型准确还原了板卡四个安装孔的中心距，孔位的沉台深度也做了对应，设计固定铜柱或者螺丝安装位的时候，可以直接匹配这个尺寸，不用反复核对实物参数。板卡两侧的排针位置也做了清晰的边界表达，设计外壳的出线开口或者外接接线座的位置时，可以直接参考这个边界预留空间，避免后期接线时排针被壳体挡住。另外板端的电源 barrel 插座的突出尺寸也做了准确还原，设计侧壁的电源开口时，能直接对齐位置，不会出现开口偏移导致插头无法插入的问题。对于做教学演示设备的结构设计来说，这个模型也能用来做装配示意，直观展示控制板在设备内部的安装位置，方便学生理解硬件的排布逻辑。做快速原型验证的时候，把这个模型导入到装配体里，能提前排查整个设备内部的布局问题，减少3D打印外壳的返工次数，毕竟每次打印壳体都要花费不少时间，提前用精准的板卡模型做干涉检查，能大幅提升原型制作的效率。
