Fortus400设备远程操控面板结构

　　在工业级FDM3D打印生产场景中，Fortus400这类大型成型设备往往部署在恒温恒湿的封闭打印车间内，操作人员若需频繁进入车间启动作业、调整参数，不仅会干扰车间内温场稳定，还会增加无尘服穿戴、风淋通行的非必要工时，尤其是多设备并行排产的加工中心，操作人员往返于办公区与车间的时间损耗会直接拉低整线生产效率，这款远程控制面板正是针对这类现场痛点开发的外置操控组件。

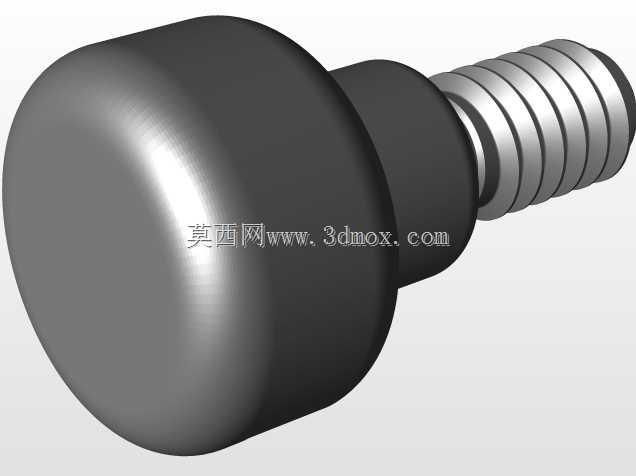

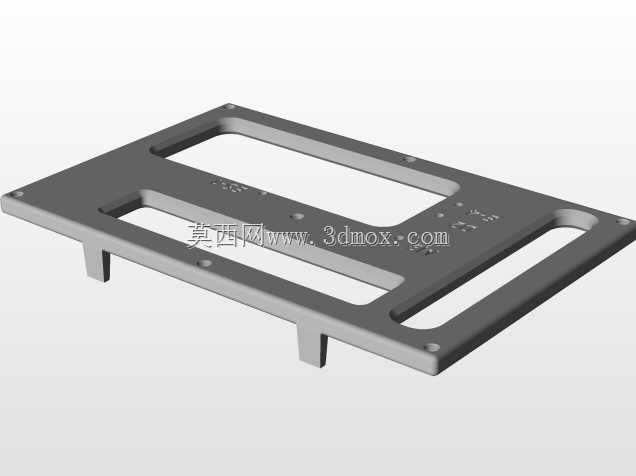

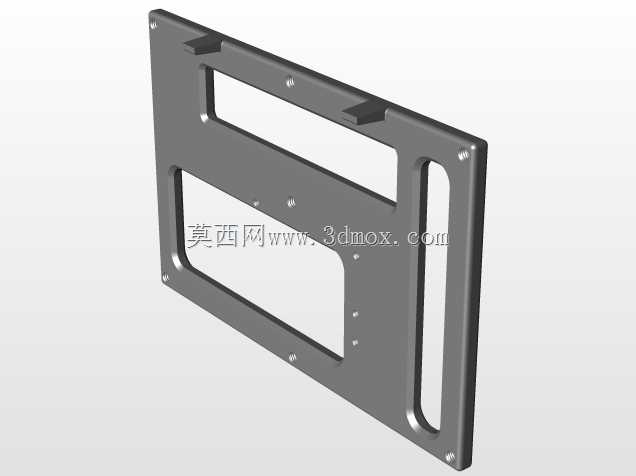

　　整个面板采用板式框架结构设计，主体为一体化铣削成型的安装基板，基板上开设多组不同规格的镂空槽位，其中大尺寸矩形镂空用于避让设备原有操作面板的显示区域，避免遮挡设备原生的状态指示灯与显示屏，保证操作人员远程触发按键时仍可通过外置摄像头清晰观察设备端的状态反馈；窄长型镂空则用于走线与气动元件的活动避让，保证气缸动作时不会与基板产生结构干涉。基板底部设置三组等距分布的支撑支脚，支脚高度经过精准核算，刚好贴合Fortus400设备原有操作面板的表面台阶，安装时无需对设备本体进行打孔、切削等破坏性改造，仅靠支脚的定位卡合与基板边缘的卡扣结构即可完成整体固定，不会触碰设备保修条款中禁止的改装红线。

　　功能实现层面，这套面板依托Arduino控制板作为核心控制单元，搭配4块稀土磁铁完成执行端的位置定位，SMC气缸与配套电磁阀作为按键触发的执行机构，外接空气源提供气动动力，仅需10英尺长度的USB线缆即可完成控制板与上位主机的通讯连接，无需额外布设复杂的通讯线路。气缸的伸出行程经过反复调校，伸出时的端面压力刚好可以触发设备面板上的启动、作业选择等实体按键，不会因为压力过大造成按键内部弹片疲劳损坏，也不会因为压力不足出现触发失效的问题；稀土磁铁则用于气缸初始位置的吸附固定，保证非工作状态下执行端不会因为设备运行的振动出现移位，避免误触发按键造成打印作业中断。

　　设计过程中优先考虑了改装的非侵入性，所有结构件的安装边界完全匹配Fortus400操作面板的外部轮廓，整体安装后不会突出设备原有外轮廓过多，不会影响设备原有舱门的开合，也不会遮挡设备本身的散热通风口。面板上的元件安装孔位按照标准气动元件、控制板的安装尺寸预留，孔位公差控制在0.1mm范围内，既保证元件安装时的定位精度，也给后期维护更换元件预留了足够的操作空间。考虑到车间内可能存在的粉尘、少量耗材碎屑飘落问题，基板表面做了圆角过渡处理，没有容易积灰的直角缝隙，日常清洁时仅需用无尘布擦拭即可完成维护，无需拆解整个面板结构。

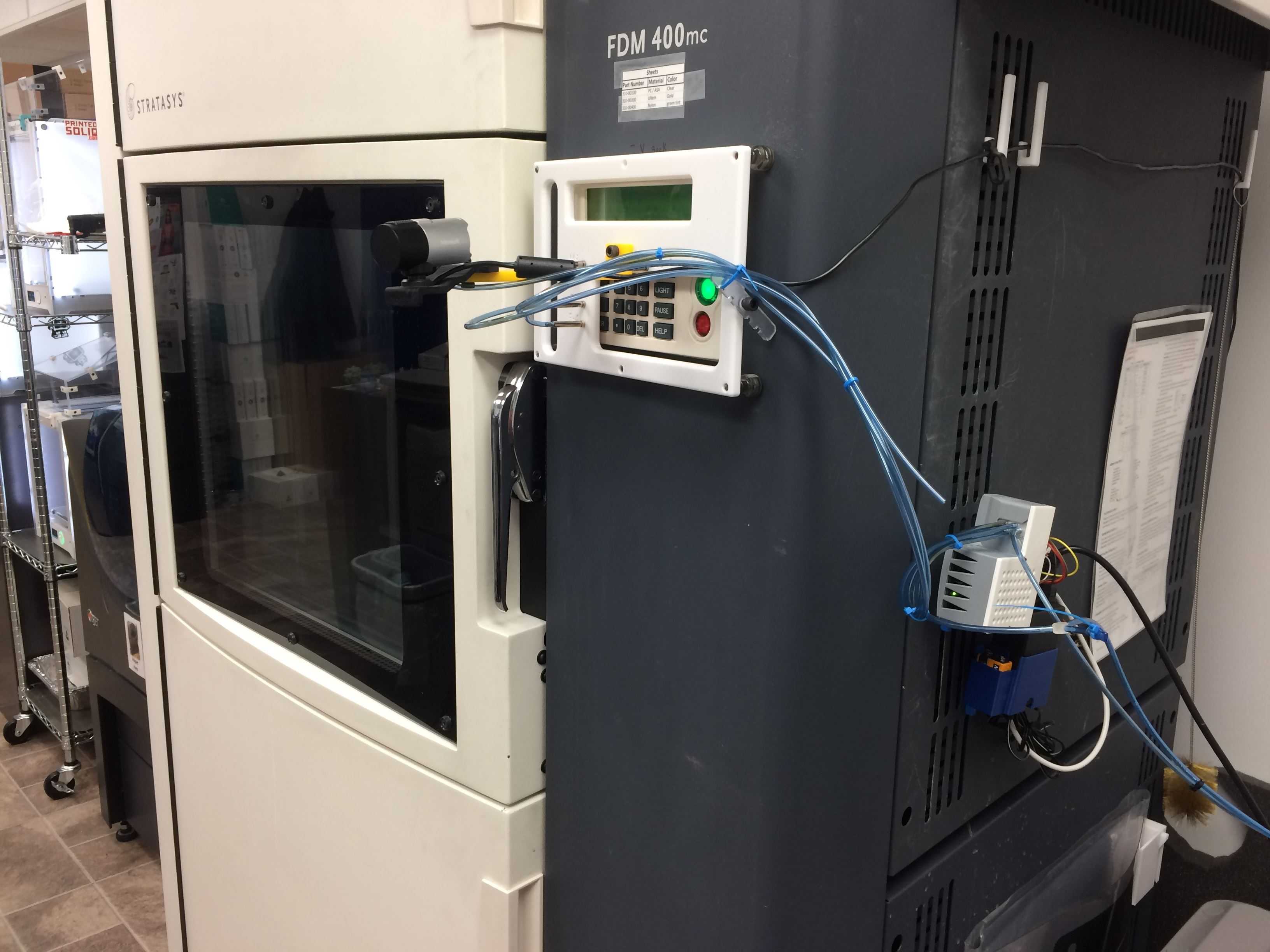

　　实际应用中，这套面板搭配外置摄像头即可实现完全的远程操作，操作人员在办公区的主机端即可发送控制指令，通过Arduino板驱动对应位置的气缸动作，完成作业启动、参数确认等原本需要到设备端才能完成的操作，整套改造成本可控，且所有改装动作都作用在设备外部，不会改动设备内部的电路与结构，不会影响设备的原厂保修，对于有多台Fortus系列3D打印机的加工车间来说，可大幅降低操作人员的无效移动时长，提升多设备管理的效率。面板的框架结构也预留了后续扩展的空间，若后期需要增加更多按键的触发功能，仅需在基板对应位置加装气缸与电磁阀，在控制板上扩展IO接口即可完成升级，无需重新制作整个安装基板。
