多片式摩擦离合器传动结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542914
  • 多片式摩擦离合器传动结构设计
  • 多片式摩擦离合器传动结构设计
  • 多片式摩擦离合器传动结构设计
  • 多片式摩擦离合器传动结构设计

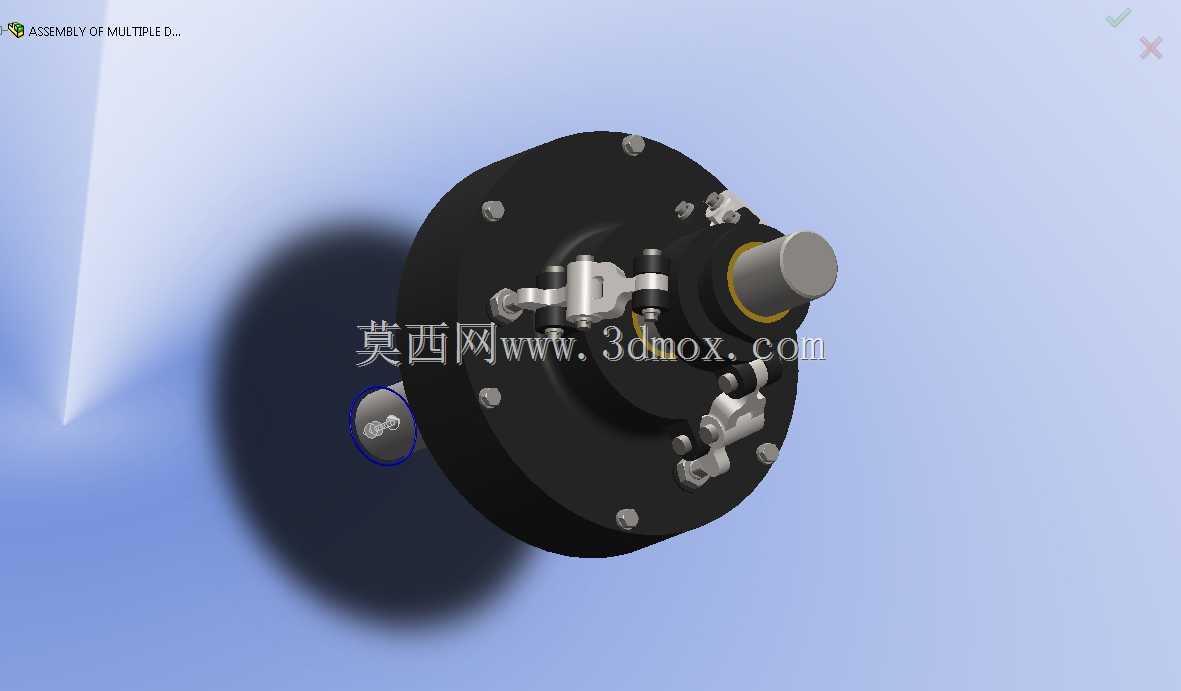

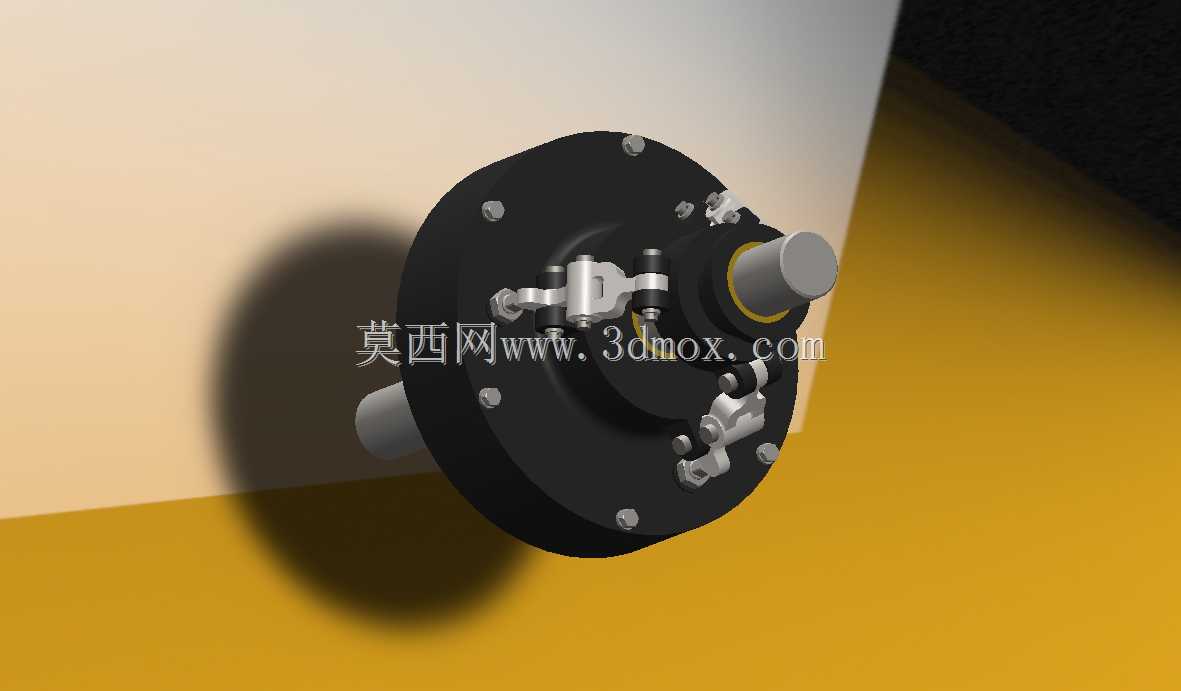

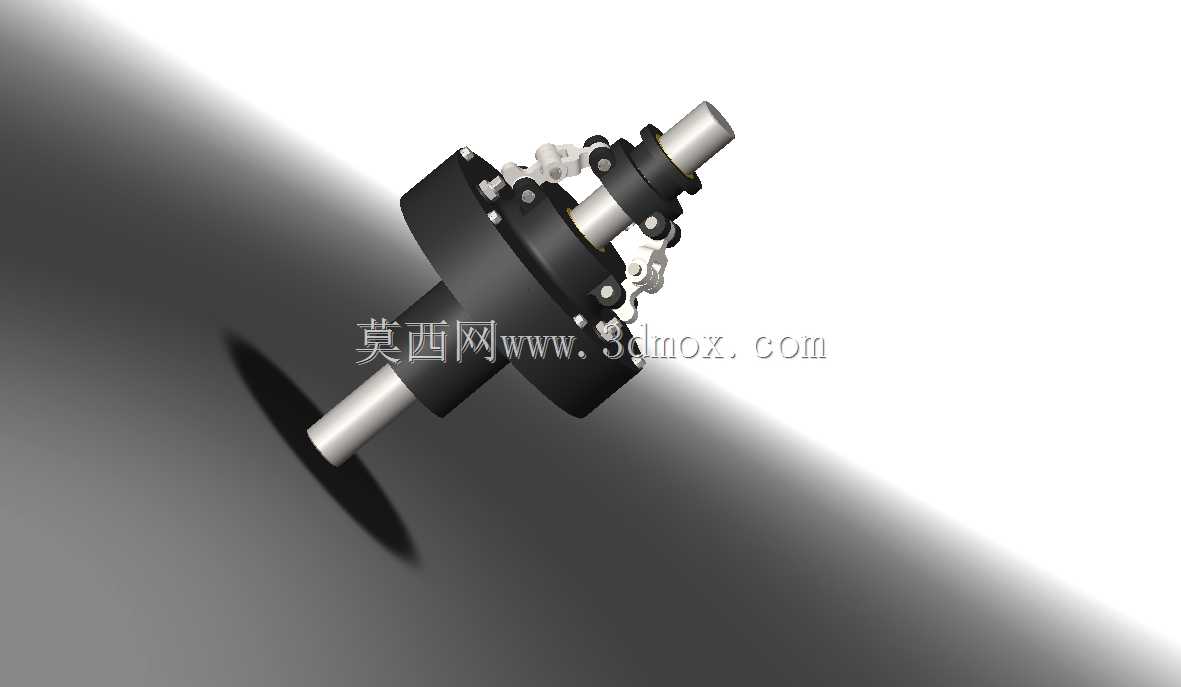

  在机床主轴传动、工程机械变速系统、重型设备启停机构这类需要频繁在动力传输与切断状态切换的场景里,多片式离合器一直是兼顾扭矩容量与结构紧凑性的核心部件,相比单片式离合结构,它能在相同径向尺寸下通过多组摩擦副叠合实现更大的扭矩传递能力,适配中高载荷的传动工况。做这套结构设计的时候,最先要锚定的是安装边界的约束,通常这类离合器会直接套装在传动轴上,轴向尺寸需要匹配现有传动箱的预留空间,径向轮廓不能和箱体内壁、周边换挡拨叉机构产生运动干涉,所以整体采用同轴套叠的布局,主动摩擦片与从动摩擦片交替排布,最外侧设置压合锁紧机构,通过周向均匀布置的压爪实现摩擦片组的均匀压紧,避免偏载导致的局部磨损过快。从功能实现逻辑来看,多片式结构的核心优势是摩擦副接触面积的叠加效应,每一组主动片和从动片的接触面都能参与摩擦力矩的传递,不需要像单片结构那样靠加大径向尺寸来提升扭矩容量,这对于安装空间受限的传动箱布局来说非常友好,尤其是在多级变速的机床主轴箱里,往往需要在有限的轴段长度内布置多组离合机构,紧凑的多片结构能大幅降低传动系统的整体体积。设计过程中需要重点考虑摩擦片的滑动行程,也就是离合分离状态下主动片与从动片之间的间隙总和,间隙过小会导致分离不彻底,出现带排转矩,使得从动轴在离合断开后仍然有残余转动,影响换挡操作的准确性;间隙过大则会延长离合结合的行程,增加操作机构的动作距离,同时结合过程的滑磨时间变长,会加剧摩擦片的磨损,

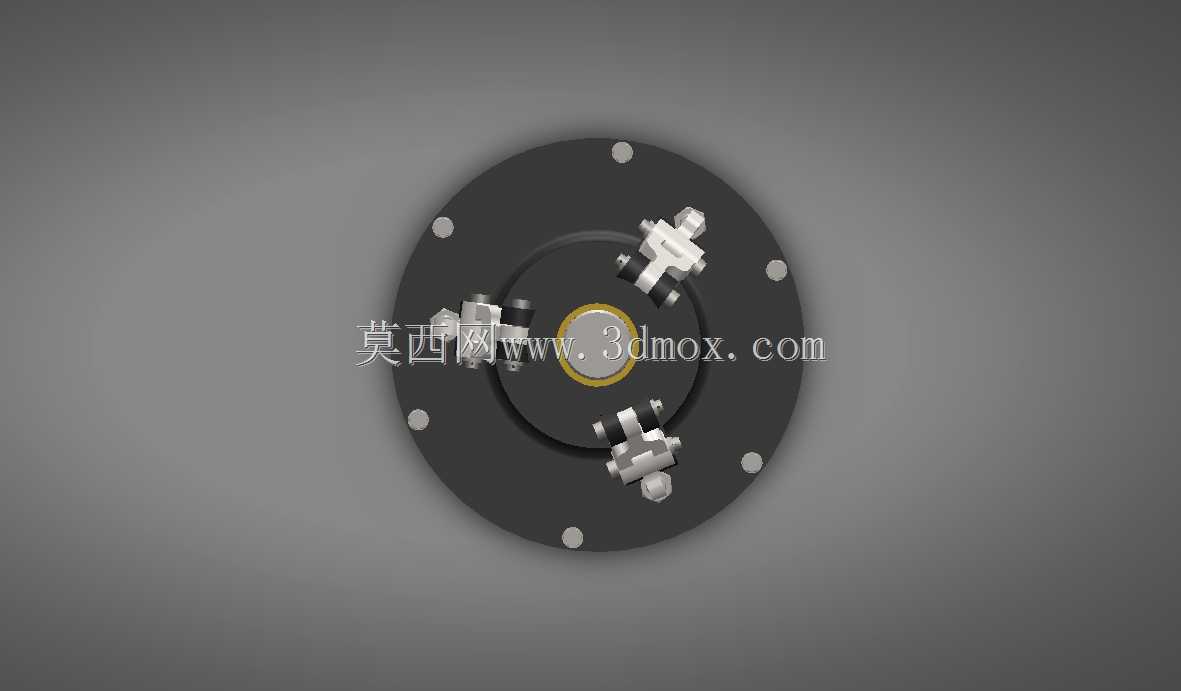

  所以每片摩擦片之间的预留间隙通常控制在零点几毫米的量级,通过压爪的行程限位来保证总间隙处于合理区间。压合机构采用周向均布的杠杆式压爪结构,相比单一的中心压盘结构,这种多压爪布局能让摩擦片组受到的压紧力更均匀,不会出现单侧压力过大导致的摩擦片翘曲变形,压爪的铰接点设置在离合器的固定壳体上,动作端通过联动环实现同步驱动,不管是手动拨叉驱动还是液压、气动驱动,都能保证所有压爪的压紧行程一致。从实际应用的工况适配来看,这类多片离合器可以通过调整摩擦片的数量来适配不同的扭矩传递需求,不需要改动外部的安装连接尺寸,这给设备的系列化设计带来了很大的便利,同一款安装基座的离合器,只需要增减摩擦片的组数,就能覆盖不同功率等级的传动需求,

  减少了配套安装结构的重复设计工作量。在安装配合的设计上,离合器的内孔与传动轴采用花键连接,保证扭矩传递的可靠性,同时允许离合机构在轴上有微小的轴向窜动来补偿摩擦片的磨损量,外壳体的连接法兰则与主动端的传动齿轮或者带轮连接,保证动力输入的同轴度,避免高速转动时出现偏心振动。摩擦片的材料选用和铸造材料性能接近的耐磨摩擦材质,保证在频繁结合分离的工况下有足够的使用寿命,同时摩擦系数稳定,不会因为温度升高出现力矩传递能力的大幅衰减。在结构细节上,摩擦片的内外齿分别与主动壳体、从动轮毂的花键槽配合,滑动顺畅无卡滞,分离状态下各片之间能自动脱开,不会出现粘连拖滞的问题,压爪的复位靠内置的弹性元件实现,当外部压紧力撤除后,能快速带动压合机构回位,

  让摩擦片组恢复间隙,彻底切断动力传递。很多现场使用的反馈里,多片离合器的常见故障点多是压爪压力不均导致的局部烧片,或是间隙调整不当导致的分离不彻底,所以在设计阶段就对压爪的形位公差做了严格约束,保证所有压爪的工作面处于同一垂直于轴线的平面上,同时预留了磨损后的间隙调整结构,不需要完全拆解离合器就能完成间隙补偿,降低现场维护的工作量。对于需要在运转中完成动力接合的工况,多片结构的滑磨过程是在多组摩擦面之间同步进行的,单片摩擦面承受的滑磨功率更小,结合过程更平顺,不会出现单片离合器结合时的突兀冲击,这对于需要平稳启停的精密传动设备来说尤为重要,能有效降低传动系统的冲击载荷,延长齿轮、轴承等周边部件的使用寿命。
