带温湿度传感的壁挂式回旋控制装置

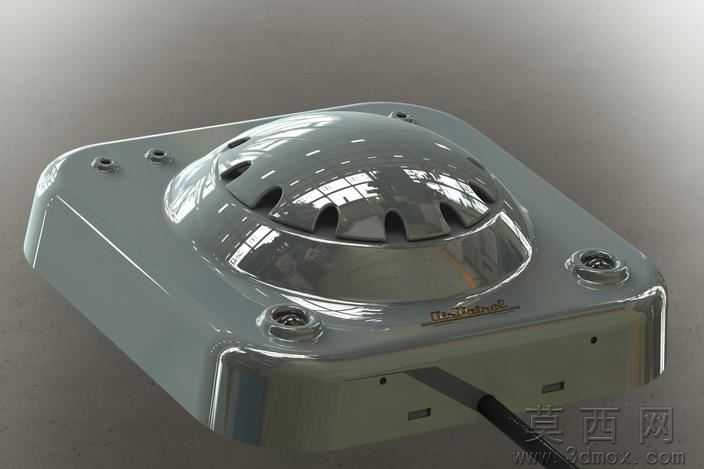

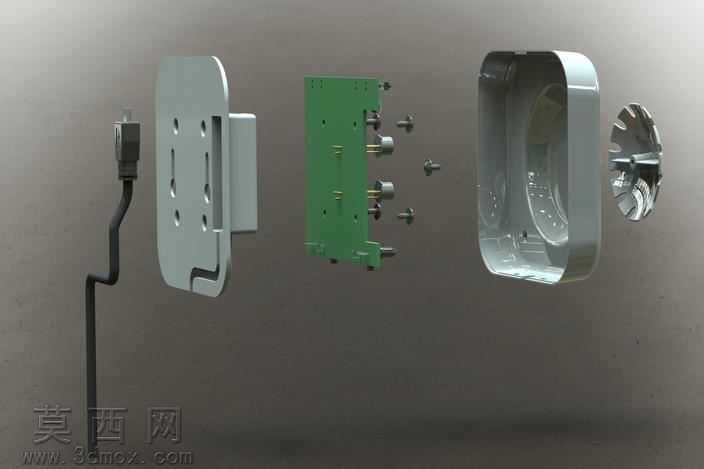

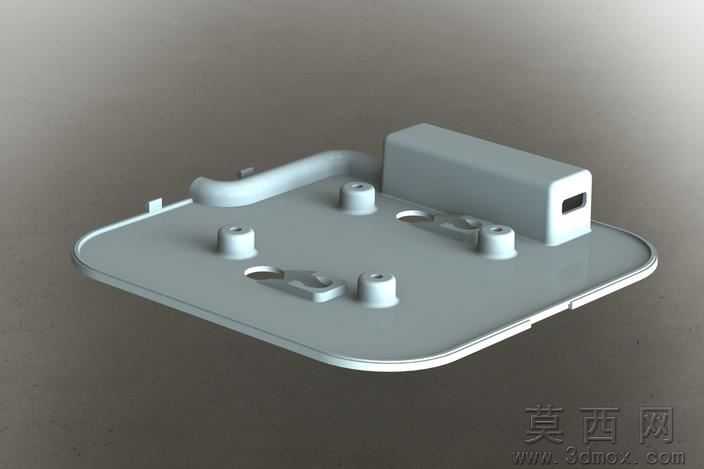

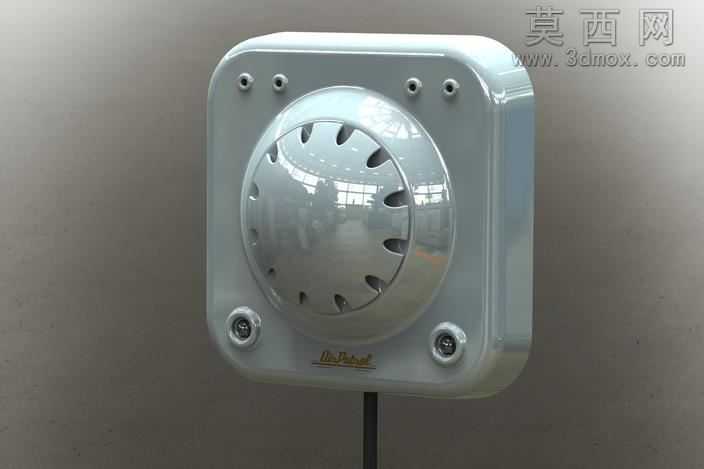

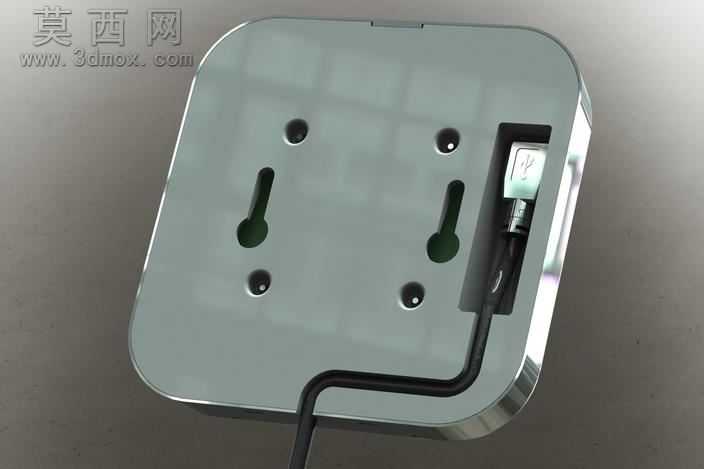

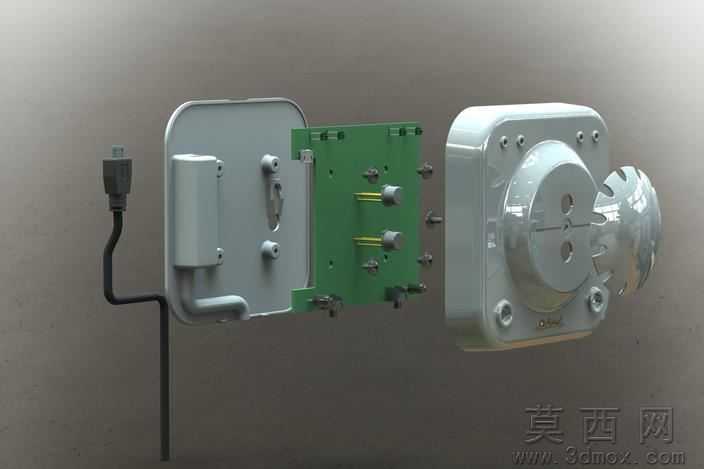

本作品是一款壁挂式回旋控制装置的三维建模设计，是初代回旋控制装置的迭代优化版本，整体建模严格遵循103×103×36毫米的尺寸约束，在三维软件中完成全参数化结构搭建，确保各部件装配公差控制在合理范围内。建模过程中首先完成主体壳体的曲面构建，前壳采用半球形凸起造型，为温湿度传感器预留独立安装腔体，将电子功能模块与传感单元做分体式布局设计，有效避免电路工作发热对传感检测精度造成干扰，同时方便后期对不同功能模块进行单独维护更换。背部壳体区域做了隐藏式迷你USB接口的结构开槽，接口位置做了内凹防护设计，既保证外接数据线插拔顺畅，也能避免日常使用中接口受到磕碰损坏。壳体的固定结构采用背部挂装与法兰顶紧结合的方式，底部设置两个卡扣定位结构，配合法兰部位的锁紧结构，能够让装置稳固安装在墙面基座上，不会出现松脱晃动的问题。建模阶段对壳体的拔模角度做了专项优化，采用高脱模斜度设计，能够适配注塑生产的工艺要求，可根据实际生产需求选择哑光、抛光、粗纹等不同表面处理工艺，渲染阶段针对不同表面效果做了对应的材质调试：抛光壳体赋予高光泽ABS塑料材质，调整反射参数模拟光滑塑壳的光影质感；粗纹表面添加细微凹凸纹理贴图，还原磨砂壳体的哑光触感；内部电路板采用PCB板材质，区分焊盘、元件、线路的不同色彩与质感；金属接口部位赋予金属拉丝材质，还原接插件的金属质感。整体结构拆分清晰，各部件之间的装配关系明确，既满足功能使用的需求，也兼顾了生产加工的工艺可行性，外观造型简洁流畅，壁挂式设计能够适配多种室内安装场景。
